3.11.5. Натяжитель

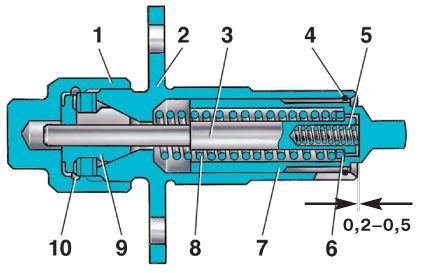

Рис. 3–55. Разрез натяжителя цепи: 1 — колпачковая гайка; 2 — корпус натяжителя; 3 — стержень; 4 — пружинное кольцо; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 8 — пружина; 9 — сухарь; 10 — пружинное кольцо

Разборка и сборка. Для разборки натяжителя цепи снимите колпачковую фиксирующую гайку 1 (см. рис. 3–55), зажимный сухарь 9 и пружинное кольцо 4, затем выньте плунжер 7, пружину 5 и стержень 3 вместе с пружиной 8 и шайбой 6.

Сборку производите в обратном порядке.

Контроль. Проверьте, нет ли в сухарях 9 и на стержне 3 задиров, а на сопрягающихся поверхностях башмака и плунжера натяжителя цепи — глубоких рисок. Поврежденные детали замените.

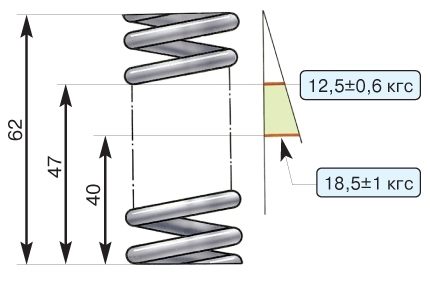

Рис. 3–57. Основные данные для проверки пружины натяжителя

Упругость пружины натяжителя должна находиться в пределах, указанных на рис. 3–57; при меньшей упругости пружину замените.

Проверьте, нет ли повышенного износа на башмаке и успокоителе; если необходимо — замените их.
