16.15.4.1. Замена приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

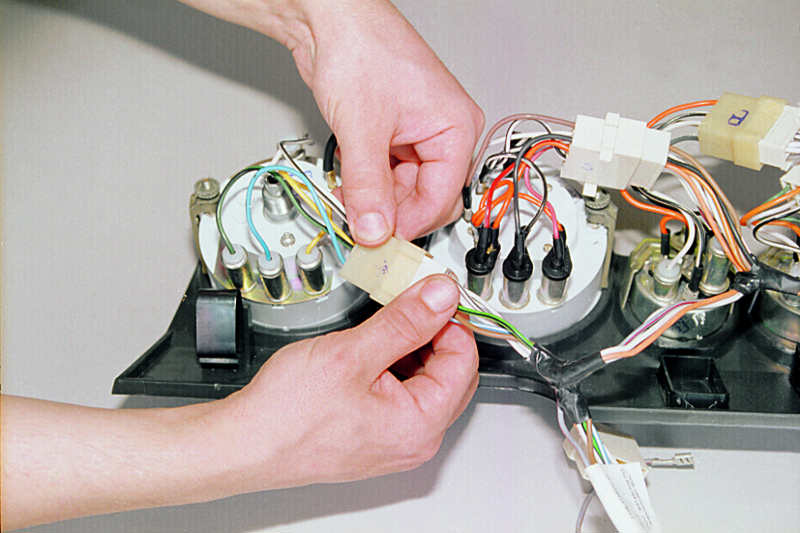

Разъединяем соединительную колодку спидометра.

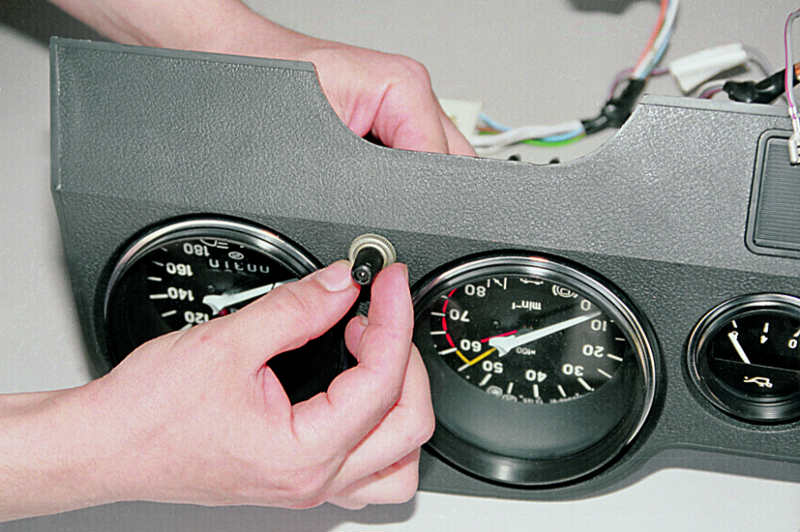

Отворачиваем гайку крепления рукоятки сброса показаний счетчика суточного пробега.

Отворачиваем две гайки крепления и снимаем два держателя.

Вынимаем спидометр из щитка.

Устанавливаем новый спидометр в последовательности, обратной снятию, убедившись, что он правильно сориентирован в щитке.
Другие приборы меняем аналогично.
