16.15.5. Снятие вставки панели радиоприемника

ПОРЯДОК ВЫПОЛНЕНИЯ

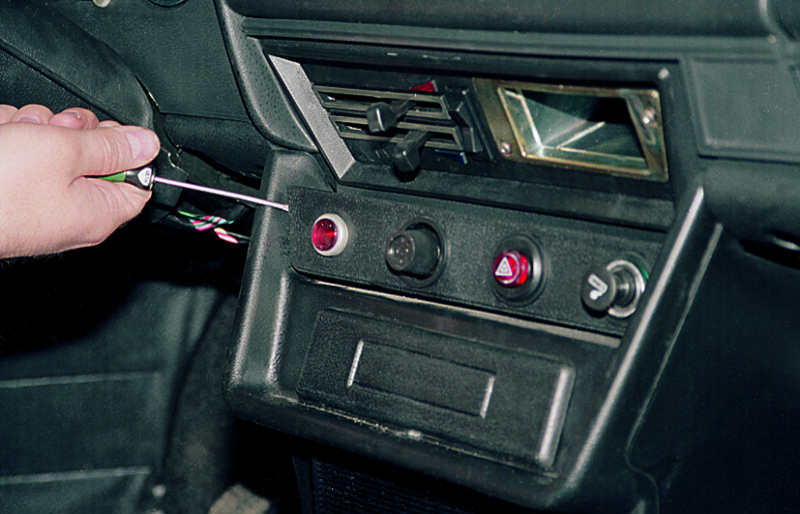

Отверткой отжимаем один край вставки...

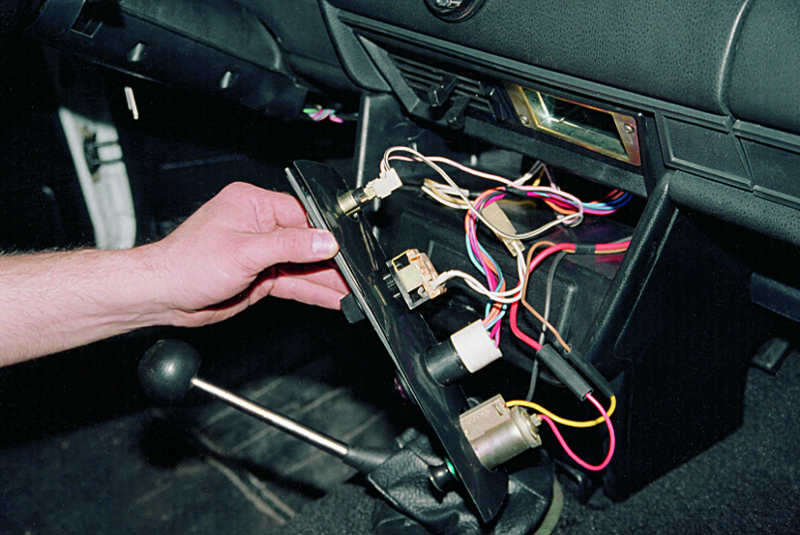

...и снимаем ее.

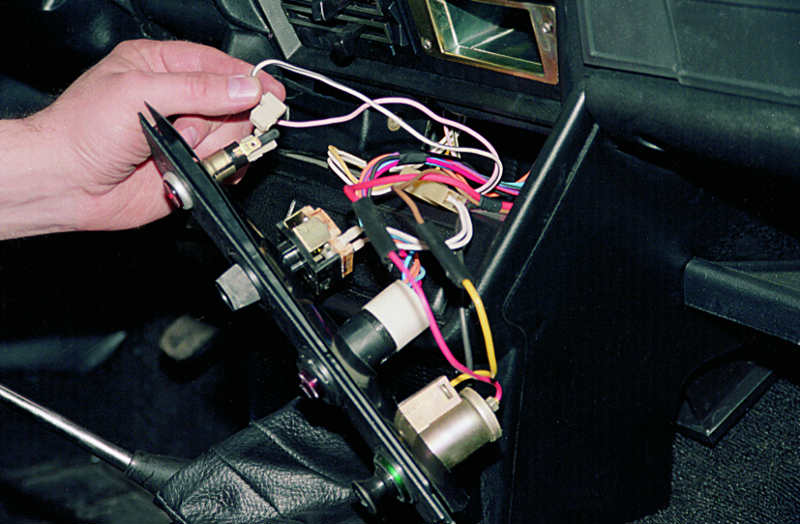

Снимаем штекеры с выводов сигнализатора недостаточного уровня тормозной жидкости или вынимаем патрон с лампой (см. Замена лампы сигнализатора недостаточного уровня тормозной жидкости).

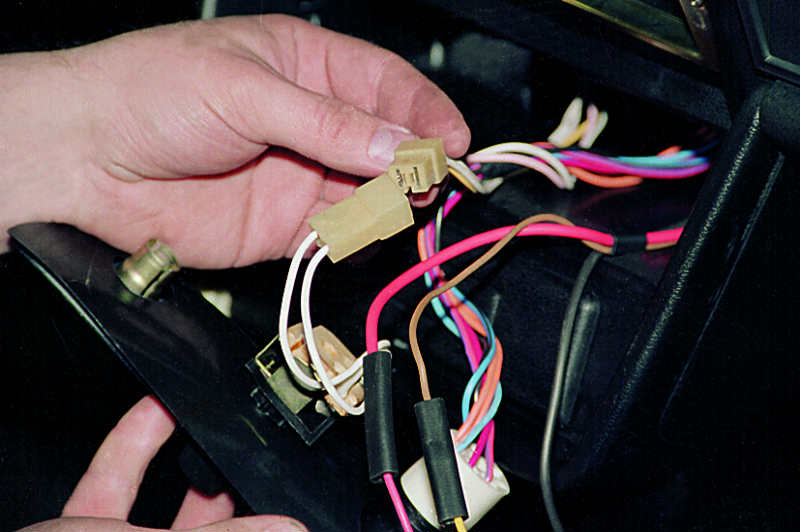

Разъединяем колодку выключателя подсветки приборов.

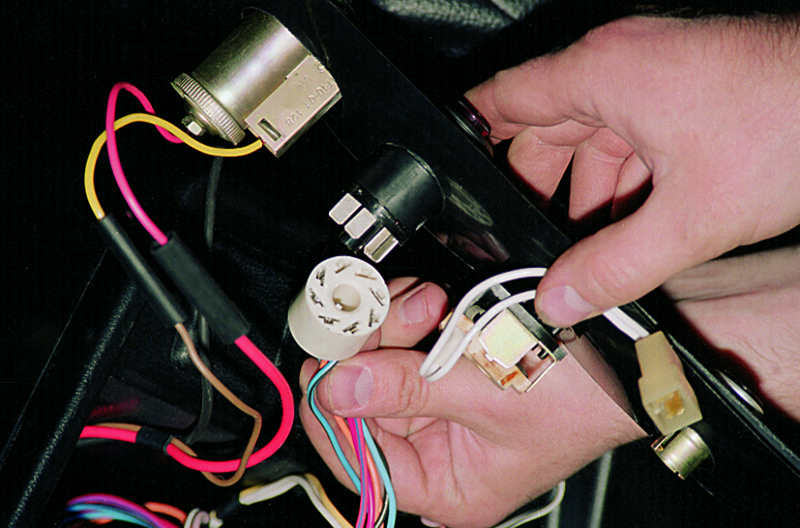

Снимаем колодку с выводов выключателя аварийной сигнализации.

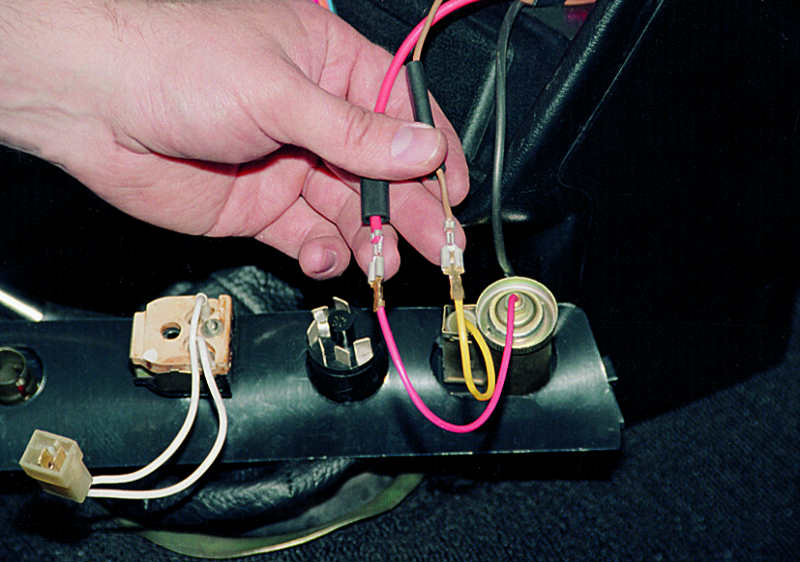

Разъединяем штекеры проводов прикуривателя.

Меняем неисправные детали или вставку в сборе, устанавливая все в последовательности, обратной снятию.
