16.15.2. Замена выключателей на щитке приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

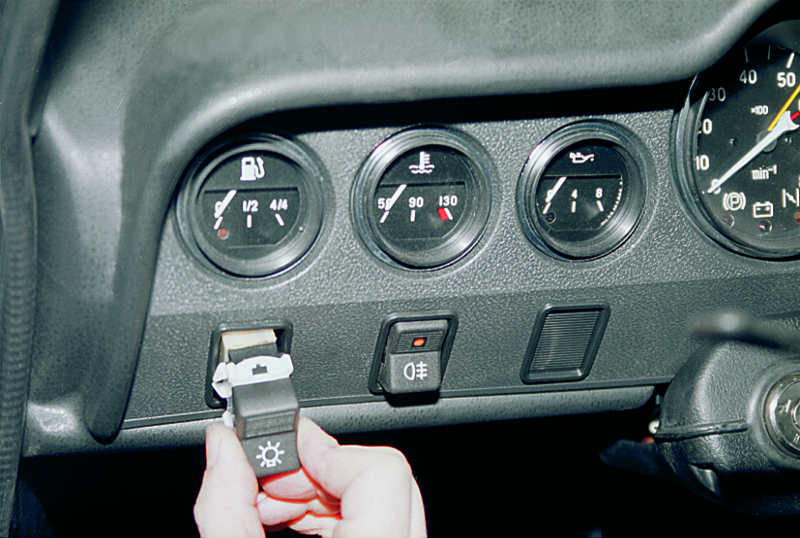

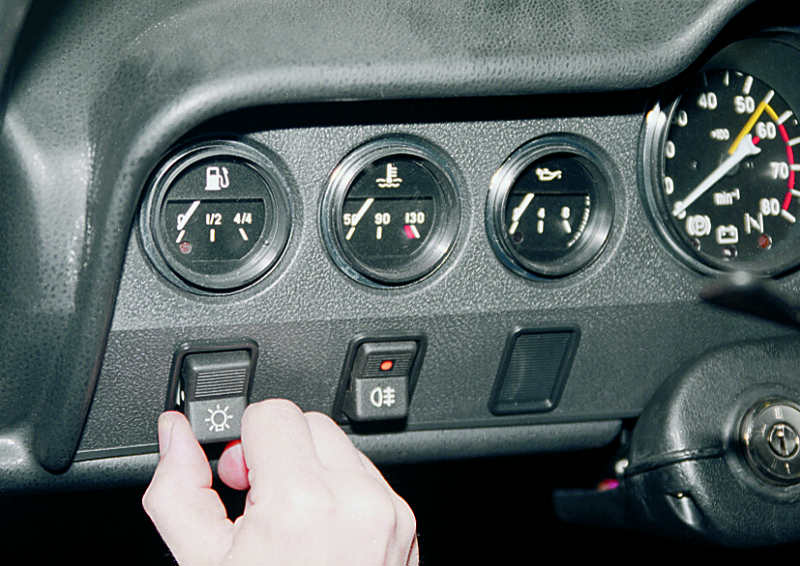

Выключатель можно вынуть из щитка, потянув его за клавишу на себя.

Если вынуть выключатель не удается,...

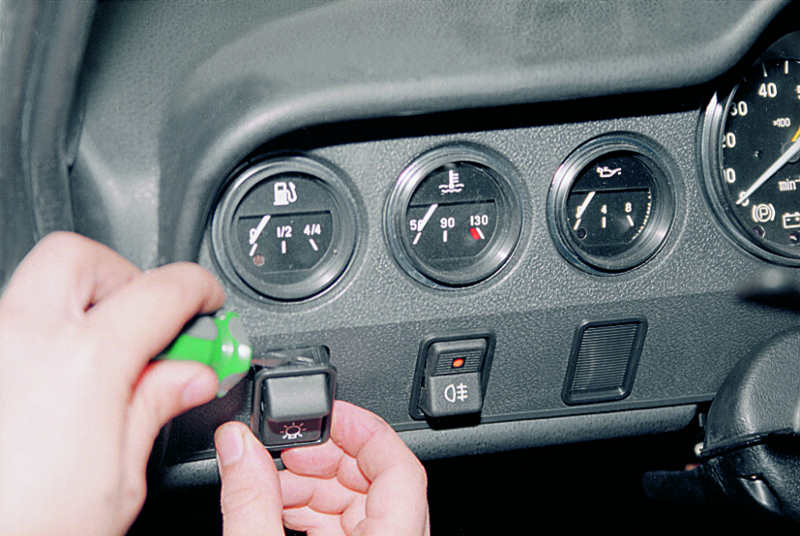

...поддев отверткой, извлекаем его вместе с рамкой.

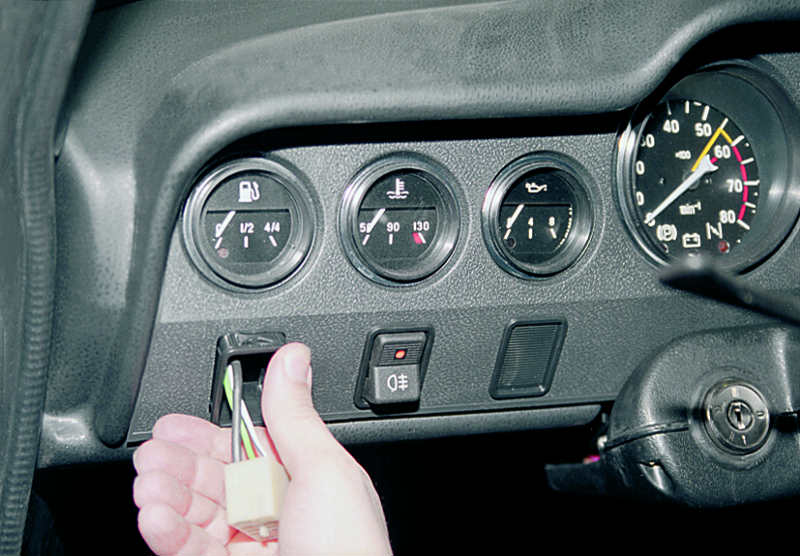

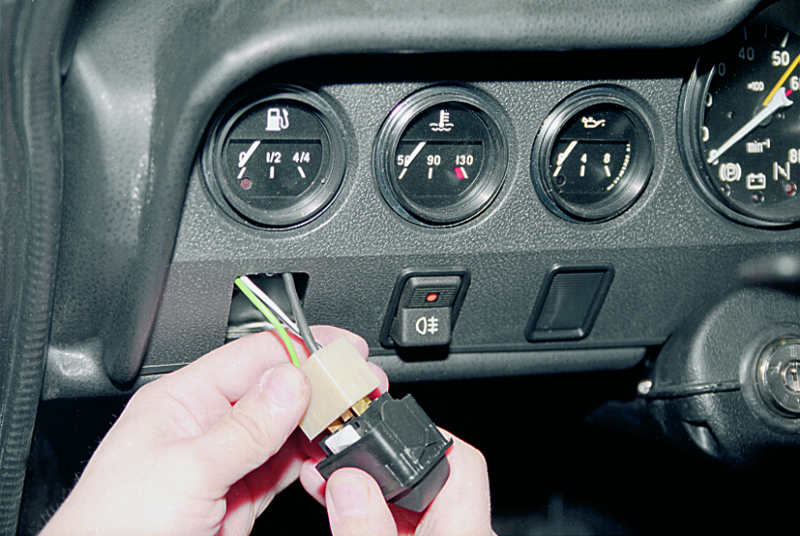

Снимаем с его выводов соединительную колодку.

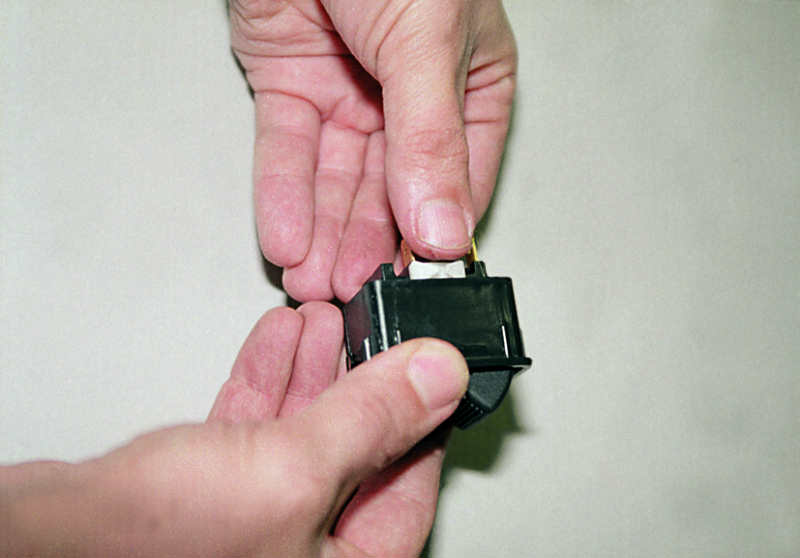

Сжав с боков выключателя фиксаторы, вынимаем его из рамки.

Рамку устанавливаем в щиток, предварительно продев в нее колодку с проводами.

К выводам нового выключателя подсоединяем колодку и устанавливаем выключатель на место.
