16.15.7. Замена лампы подсветки прикуривателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем вставку панели радиоприемника (cм. Снятие вставки панели радиоприемника).
Корпус прикуривателя закреплен на панели изнутри.
Для наглядности замену лампы показываем на снятом корпусе прикуривателя.

Сжав стенки, снимаем крышку лампы подсветки…

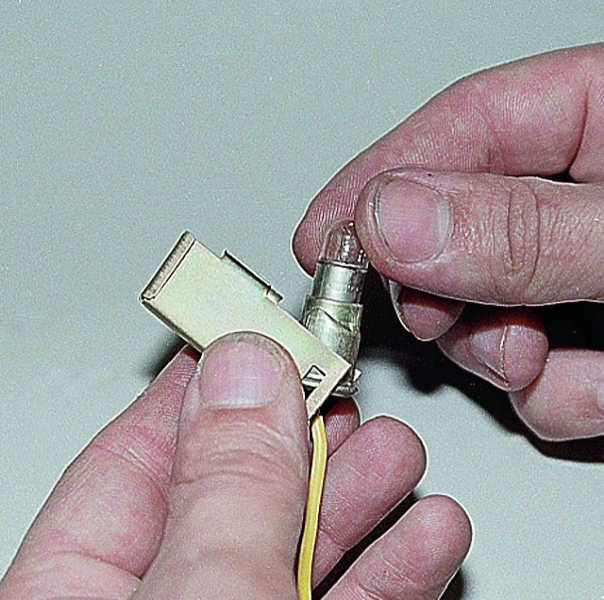

…и, вынув патрон, меняем лампу.

Собираем прикуриватель в обратной последовательности и ставим вставку на место.
