16.12.8. Замена подфарника

ПОРЯДОК ВЫПОЛНЕНИЯ

Если на автомобиле установлен подкрылок, снимаем его.

С внутренней стороны крыла торцевой головкой «на 8» отворачиваем две гайки крепления подфарника, предварительно смочив резьбу керосином или WD-40,...

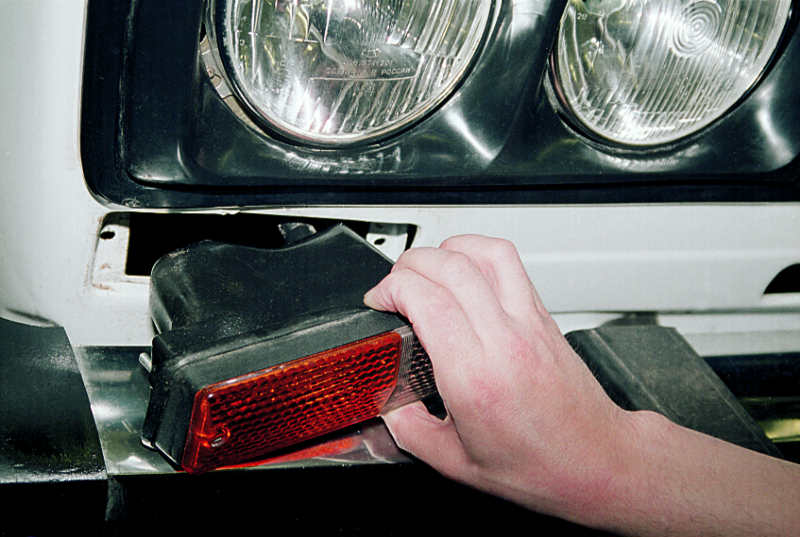

...и вынимаем его из отверстия в панели кузова.

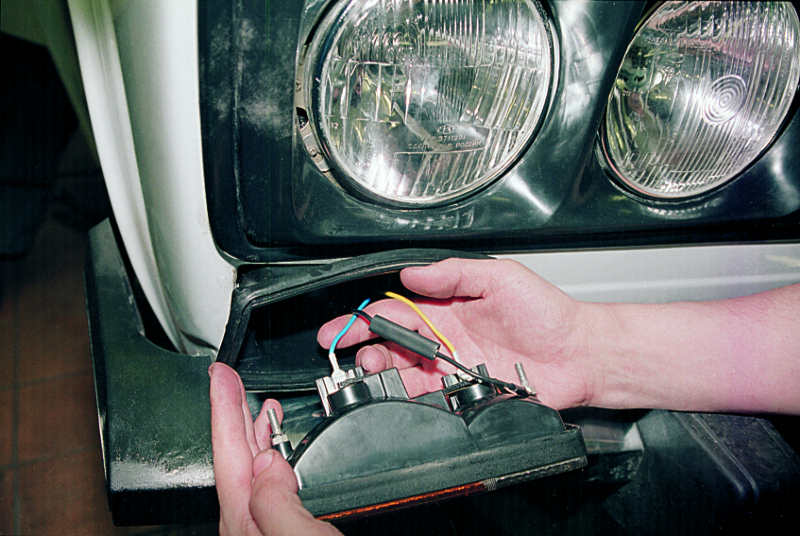

Снимаем защитный резиновый чехол и отсоединяем три наконечника проводов, пометив или запомнив порядок их подсоединения.

Устанавливаем новый подфарник в порядке, обратном снятию.
