16.12.12. Замена задних фонарей и ламп освещения номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем обивку багажника (см. Замена обивки багажника). Маркируем провода или запоминаем порядок их подсоединения.

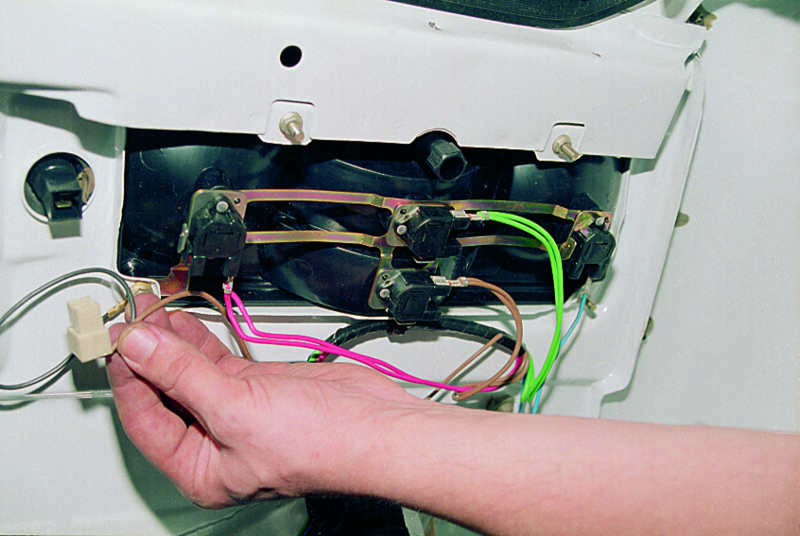

Отсоединяем соединительную колодку...

...и четыре наконечника от выводов фонаря.

Головкой «на 8» отворачиваем два самореза крепления фонаря освещения номерного знака.

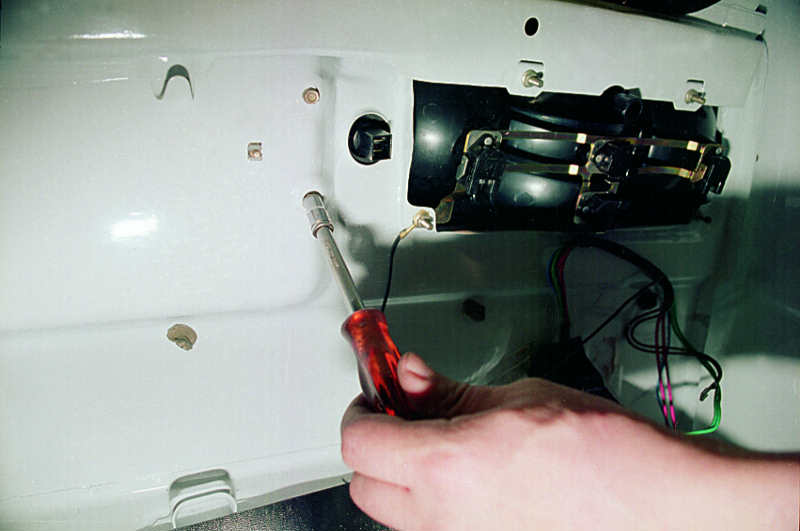

Отворачиваем четыре гайки крепления заднего фонаря...

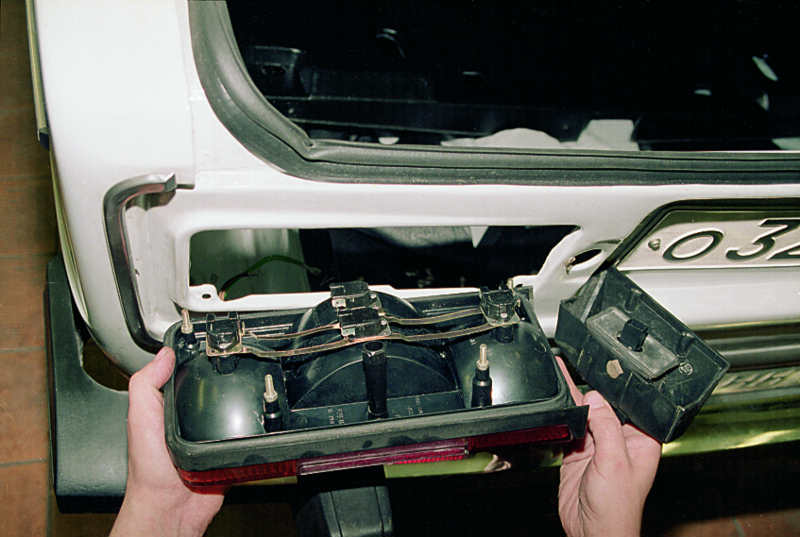

...и снимаем его вместе с фонарем освещения номерного знака.

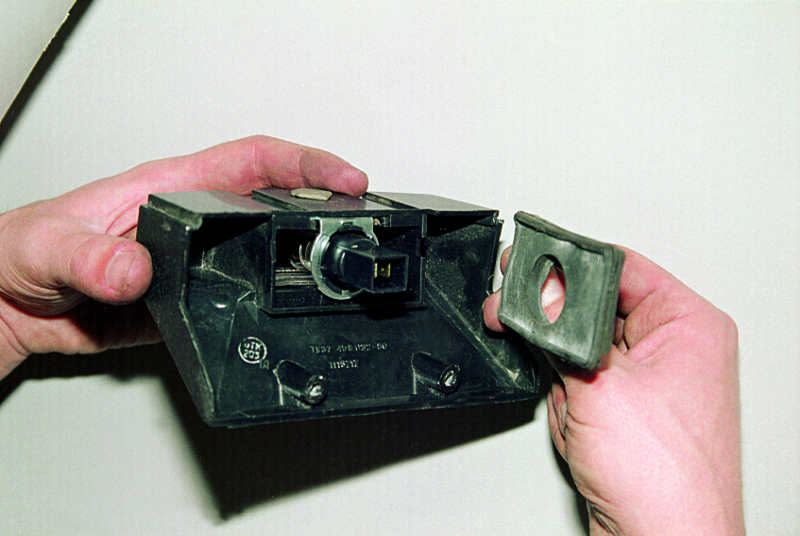

Для замены лампы освещения номерного знака снимаем уплотнитель фонаря.

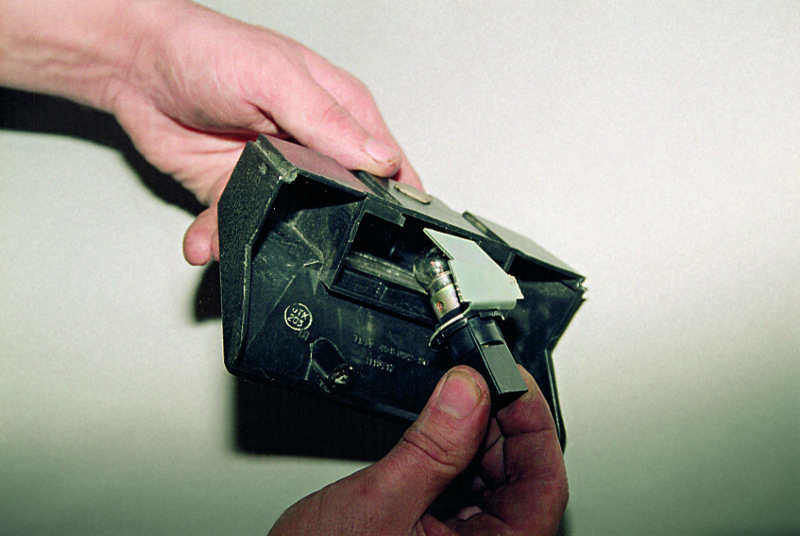

Вынимаем из корпуса кронштейн с патроном и меняем лампу.

На автомобилях ранних выпусков (с металлическим корпусом заднего фонаря) лампу освещения номерного знака меняем, вынув патрон через отверстие в задней панели.
