16.12.21. Замена лампы фонаря освещения багажника

ПОРЯДОК ВЫПОЛНЕНИЯ

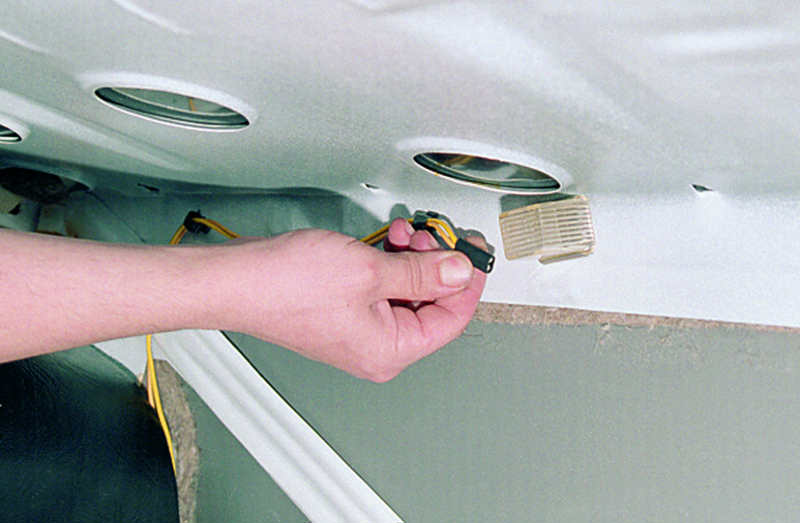

Отсоединяем наконечник провода.

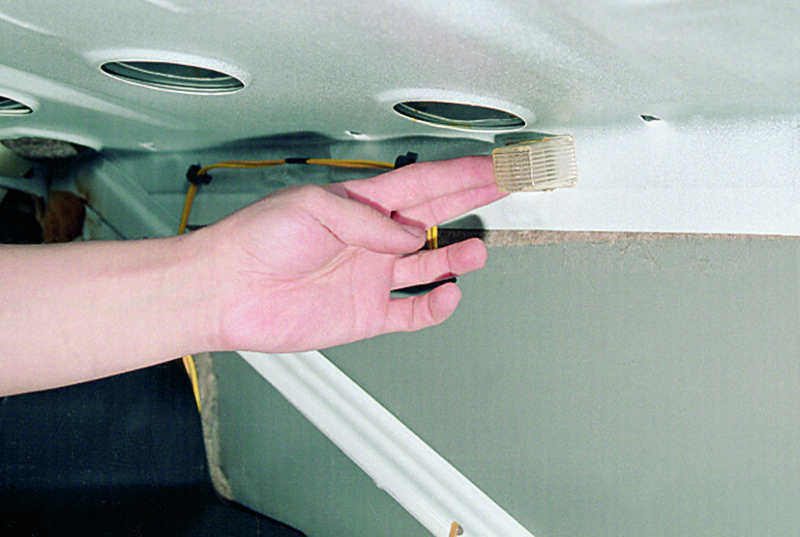

Сдвинув плафон фонаря в пазах кронштейна, снимаем его.

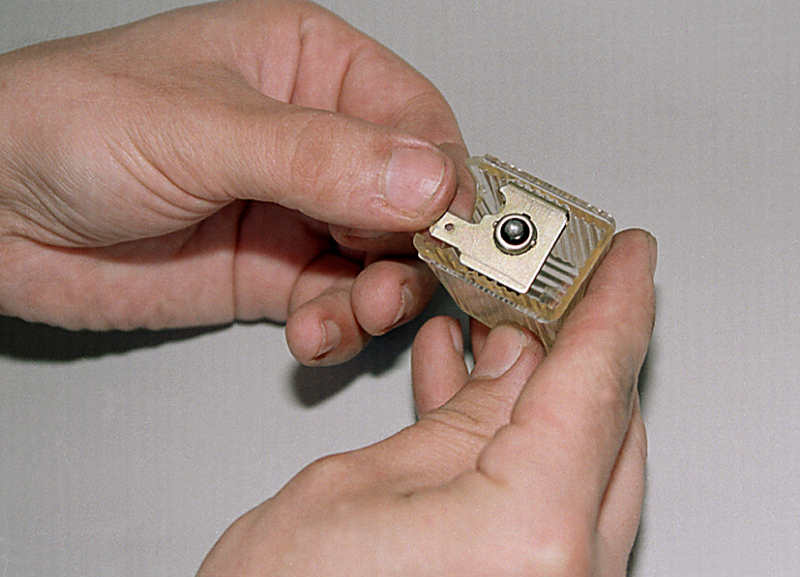

Вынимаем патрон с лампой из плафона...

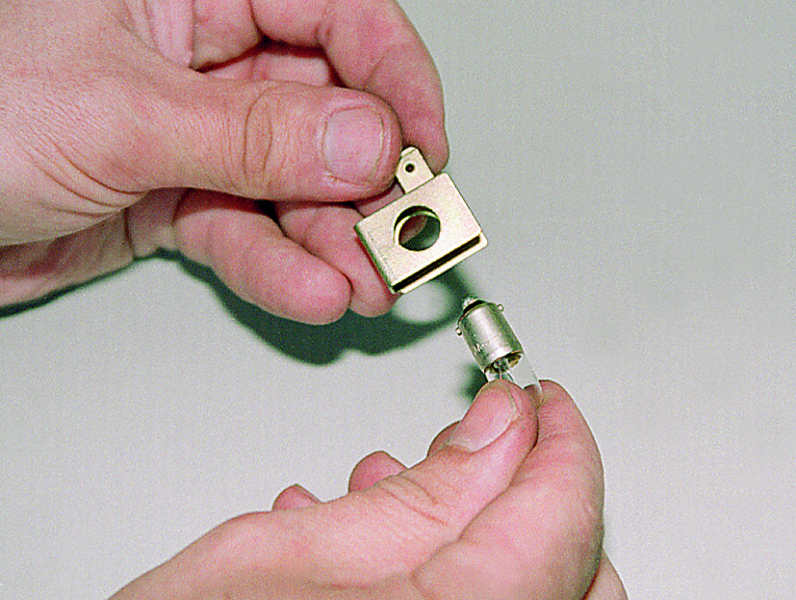

...и заменяем неисправную лампу.

Собираем и устанавливаем плафон в порядке, обратном снятию.
