16.12.24. Звуковой сигнал

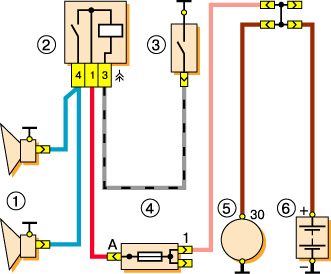

Схема включения звуковых сигналов

1 – звуковые сигналы; 2 – реле включения звуковых сигналов; 3 – выключатель звуковых сигналов;	4 – блок предохранителей; 5 – генератор; 6 – аккумуляторная батарея.

Звуковые сигналы включаются центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненный контакт – на корпусе подрулевых переключателей.

Ранее устанавливали два звуковых сигнала низкого и высокого тона С-309 и С-308, которые включались через реле.С 1993 г. применяется один звуковой сигнал 20.3721-01. Он имеет винт для регулировки сигнала и встроенное реле.

Сигнал неразборный – при выходе из строя подлежит замене.
