9.7.2. Регулировка света фарВид на блок-фару из моторного отсека
1 – винт регулировки пучка света в горизонтальном
направлении;
2 – кожух фары;
3 – штепсельная колодка;
|
4 – установочный винт;
5 – винт регулировки пучка света в вертикальном направлении |

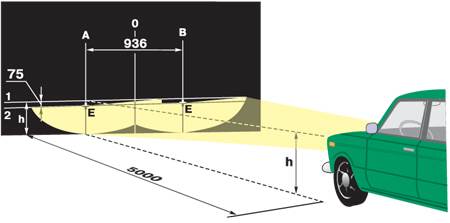

Схема регулировки света фар
Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем
была хорошо освещена, а водители встречного транспорта не ослеплялись при включении
ближнего света.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Регулируются фары вращением винтов 1 и
5 (см. рис. Вид на блок-фару из моторного
отсека), которые поворачивают оптический элемент в вертикальной
и горизонтальной плоскостях. Удобнее всего регулировать фары с помощью
передвижных оптических приборов. Если их нет, то регулировку можно
проводить с помощью экрана. |
2. Поставьте полностью заправленный и снаряженный
автомобиль с нагрузкой 735 Н (75 кгс) на сиденье водителя на ровной
горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана
(щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля
была ему перпендикулярна. |
3. Перед разметкой экрана удостоверьтесь,
что давление воздуха в шинах нормальное, а затем качните автомобиль
сбоку, чтобы установились пружины подвесок. |
4. Начертите на экране (см. рис. Схема
регулировки света фар) вертикальные линии: осевую 0 и линии А
и В, проходящие через точки Е, соответствующие центрам фар. Эти линии
должны быть симметричны относительно осевой линии автомобиля. На высоте
n, соответствующей расстоянию центров фар от пола, проведите линию
1 и ниже ее на 75 мм линию 2 центров световых пятен. |
5. Установите ручку гидрокорректора фар на панели
приборов в положение, соответствующее нагрузке автомобиля одним водителем.
Если на автомобиле отсутствует гидрокорректор фар, то поверните установочные
винты (см. рис. Вид на блок-фару из моторного
отсека) вставленные в блок-фары вместо рабочих цилиндров гидрокорректора
в крайнее левое положение. |
6. Включите ближний свет фар. |
7. Последовательно, сначала для правой фары
(левая закрывается куском картона или темной материи или отключается),
а затем для левой (правая закрыта) отрегулируйте винтами 1 и 5 световые
пучки фар. |
8. У отрегулированных фар верхняя граница световых
пятен должна совпадать с линией 2 (см. рис. Схема
регулировки света фар), а точки пересечения горизонтального и
наклонного участков световых пятен – с точками Е. |
|
|
