11.4.4.2. Разборка и сборка двигателя

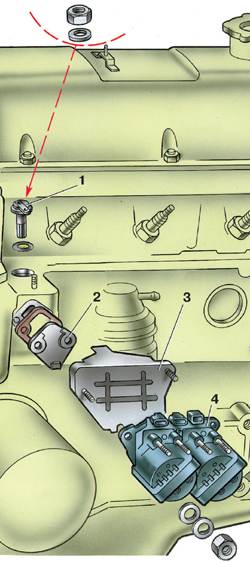

Снятие оригинальных деталей с левой передней стороны двигателя

1 – фиксатор;

2 – заглушка;

3 – кронштейн;

4 – модуль зажигания

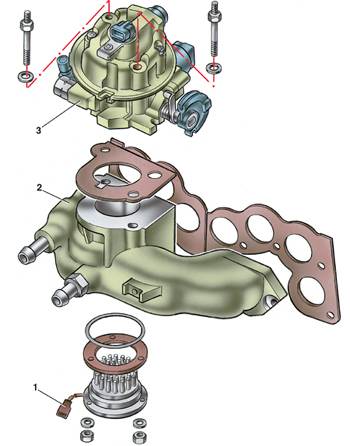

Снятие агрегата центрального впрыска топлива и впускной трубы

1 – подогреватель впускной трубы;
2 – впускная труба;
3 – агрегат центрального впрыска

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите кронштейн 3 (см. рис. Снятие оригинальных деталей с левой передней стороны двигателя) с модулем 4 зажигания, а затем заглушку 2 с прокладкой и фиксатор 1 с уплотнительным кольцом.
2. Снимите трубки подвода и слива топлива, отсоединив их от агрегата центрального впрыска и от кронштейна на крышке головки цилиндров.
3. Снимите агрегат центрального впрыска, отвернув шпильки крепления и удалите с поверхности впускной трубы прокладку. Снимите впускную трубу 2 (cм. рис. Снятие агрегата центрального впрыска топлива и впускной трубы) с подогревателем 1. При необходимости на верстаке отсоедините от впускной трубы подогреватель с прокладкой и уплотнительным кольцом.
4. Снимите датчик положения коленчатого вала, установленный на крышке привода распределительного вала
5. Дальше разборка двигателя выполняется в обычном порядке (см. подраздел 4.3). При снятии шатунно-поршневой группы не допускается выпрессовывать болты шатунов.
