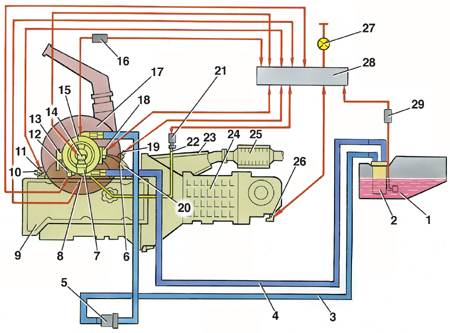

11.4.2. Электронный блок управленияСхема системы впрыска
1 – топливный бак;
2 – электробензонасос с датчиком уровня топлива;
3 – подающая магистраль;
4 – сливная магистраль;
5 – топливный фильтр;
6 – впускная труба с электроподогревателем;
7 – регулятор давления;
8 – датчик температуры воздуха;
9 – двигатель;
10 – выпускной патрубок системы охлаждения;
11 – датчик температуры охлаждающей жидкости;
12 – регулятор холостого хода;
13 – сектор привода дроссельной заслонки;
|
14 – форсунка;
15 – агрегат центрального впрыска;
16 – реле подогревателя впускной трубы;
17 – воздушный фильтр;
18 – датчик положения дроссельной заслонки;
19 – датчик концентрации кислорода;
20 – выпускной коллектор;
21 – датчик абсолютного давления;
22 – трубка отбора разрежения;
23 – приемная труба;
24 – коробка передач;
25 – каталитический нейтрализатор;
26 – датчик скорости;
27 – контрольная лампа “CHECK ENGINE”;
28 – электронный блок управления;
29 – реле включения электробензонасоса |
Электронный блок управления
|
|
1 – электронный блок управления;
2 – программируемое постоянное запоминающее устройство (ППЗУ);
3 – крышка |
Электронный блок управления (ЭБУ) 28 (см. рис. Схема
системы впрыска), расположенный под вещевым ящиком, является управляющим
центром системы впрыска топлива. Он непрерывно обрабатывает информацию от различных
датчиков и управляет системами, влияющими на токсичность отработавших газов
и на эксплуатационные показатели автомобиля. В блок управления поступает следующая
информация:
– о положении и частоте вращения коленчатого вала;
– об абсолютном давлении воздуха;
– о температуре воздуха;
– о температуре охлаждающей жидкости;
– о положении дроссельной заслонки;
– о содержании кислорода в отработавших газах;
– о напряжении в бортовой сети автомобиля;
– о скорости автомобиля;
– о запросе на включение кондиционера (если он установлен на автомобиле);
– сигнал с октан-потенциометра.
На основе полученной информации блок управляет следующими системами и приборами:
– топливоподачей (форсункой и электробензонасосом);
– системой зажигания;
– регулятором холостого хода;
– электроподогревом впускной трубы;
– адсорбером системы улавливания паров бензина;
– вентилятором системы охлаждения двигателя;
– муфтой компрессора кондиционера (если он есть на автомобиле);
– системой диагностики.
Блок управления включает выходные цепи (форсунка, различные реле, и т.д.) путем
замыкания их на массу через выходные транзисторы блока управления. Единственное
исключение – цепь реле топливного насоса. Только на обмотку этого реле ЭБУ подает
напряжение 12 В.
Блок управления имеет встроенную систему диагностики. Он может распознавать
неполадки в работе системы, предупреждая о них водителя через контрольную лампу
“CHECK ENGINE”. Кроме того, он хранит диагностические коды, указывающие области
неисправности, чтобы помочь специалистам в проведении ремонта.
Память
В электронном блоке управления имеется два вида памяти: оперативное запоминающее
устройство (ОЗУ) и однократно программируемое постоянное запоминающее устройство
(ППЗУ).
Оперативное запоминающее устройство это “блокнот” электронного блока управления.
Микропроцессор ЭБУ использует его для временного хранения измеряемых параметров
для расчетов и для промежуточной информации. Микропроцессор может по мере необходимости
вносить в него данные или считывать их.
Микросхема ОЗУ смонтирована на печатной плате ЭБУ. Эта память является энергозависимой
и требует бесперебойного питания для сохранения. При прекращении подачи питания
содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.
Программируемое постоянное запоминающее устройство. В ППЗУ находится общая программа,
в которой содержится последовательность рабочих команд (алгоритмы управления)
и различная калибровочная информация. Эта информация представляет собой данные
управления впрыском, зажиганием, холостым ходом и т.п. которые зависят от массы
автомобиля, типа и мощности двигателя, от передаточных отношений трансмиссии
и других факторов. ППЗУ называют еще запоминающим устройством калибровок.
Содержимое ППЗУ не может быть изменено после программирования. Эта память не
нуждается в питании для сохранения записанной в ней информации, которая не стирается
при отключении питания, т.е. эта память является энергонезависимой. ППЗУ устанавливается
в гнезде на плате ЭБУ (см. рис. Электронный блок
управления) и может выниматься из ЭБУ и заменяться.
ППЗУ индивидуально для каждой комплектации автомобиля, хотя на разных моделях
автомобилей может быть применен один и тот же унифицированный ЭБУ. Поэтому при
замене ППЗУ важно установить правильный номер модели и комплектации автомобиля.
А при замене дефектного ЭБУ можно оставлять прежнее ППЗУ (если оно исправно).
|
