4.3.10. Снятие и установка маслоохладителя

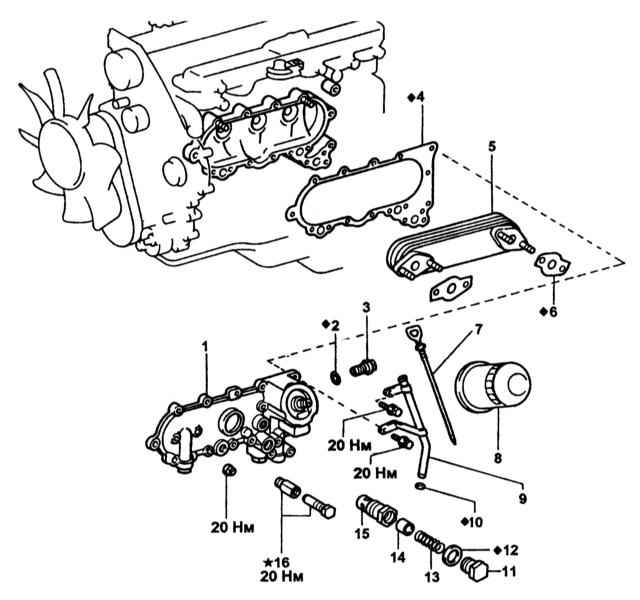

Компоненты сборки маслоохладителя представлены на сопроводительной иллюстрации.

Компоненты установки маслоохладителя

1 — Крышка маслоохладителя
2, 4, 6 — Прокладка
3 — Обратный клапан
5 — Маслоохладитель
7 — Щуп
8 — Фильтр
9 — Трубка щупа

10 — Уплотнение трубки
11 — Пробка
12 — Шайба
13 — Пружина
14 — Предохранительный клапан
15 — Корпус предохранительного клапана
16 — Сливная пробка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте ОЖ и снимите масляный фильтр
2. Снимите зубчатый ремень и зубчатое колесо ТНВД.
3. Снимите ТНВД.
4. Выньте щуп и снимите его направляющую.
5. Отдайте крепеж и снимите сборку маслоохладителя.
6. При необходимости выверните датчик ECT.
7. Отдайте 4 гайки и отделите крышку от маслоохладителя.
8. Снимите предохранительный и обратный клапаны.
9. Установка производится в обратном порядке. Затягивайте крепеж с требуемым усилием.
