10.4. Снятие и установка карданного вала
|
|
| Поддомкратьте автомобиль и установите его на подпорки.
Переведите коробку передач в нейтральное положение. Стояночный тормоз
не взводите.
|
|
Задний карданный вал
Снятие
Сборка заднего карданного вала представлена на сопроводительной иллюстрации.

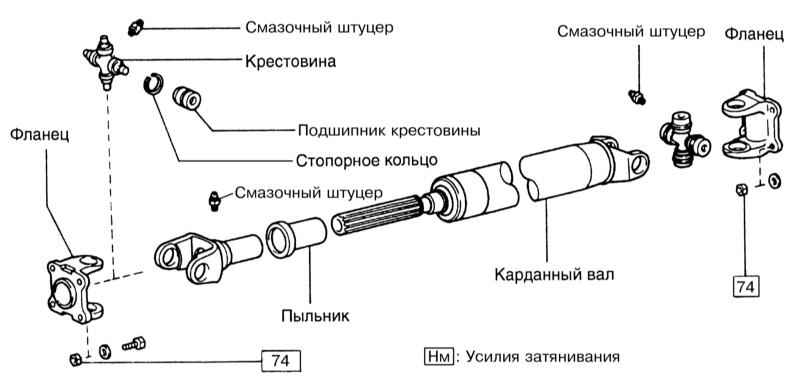

Сборка заднего карданного вала
|
|
|

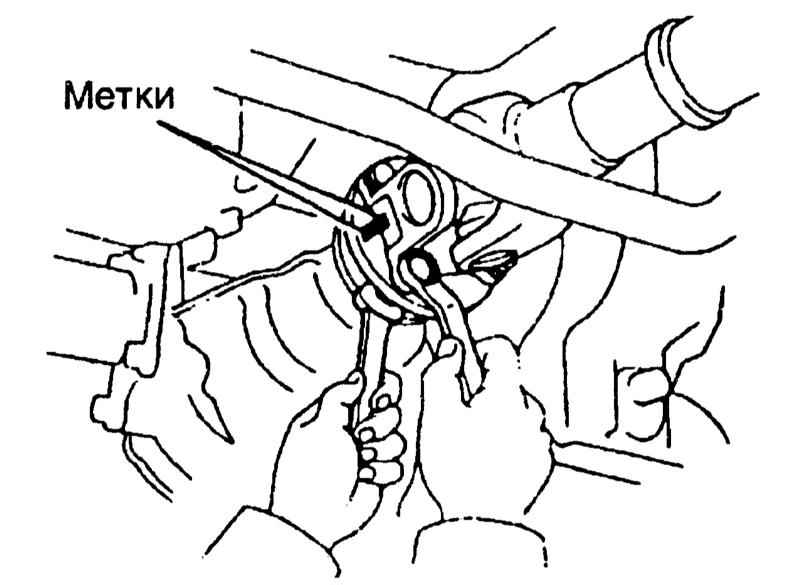

1. Нанесите установочные метки
на все фланцы и шлицевые соединения (обратитесь к сопроводительной
иллюстрации) – во избежание нарушения балансировки при сборке
вал должен быть установлен строго в свое прежнее положение.
|
2. Выверните болты крепления фланцевого хомута к заднему дифференциалу
(обратитесь к иллюстрации выше), с целью обеспечения доступа к очередному
болту проворачивайте вал/задние колеса.
3. Опустите задний конец карданного вала, затем отпустите крепеж соединительно
фланца распределительного вала к раздаточной коробке и высвободите
передний конец вала из коробки.
|
|
Описание процедур замены карданных шарниров см. в Разделе
Замена карданных шарниров. Замена сальников
дифференциалов, описана в Разделе
Замена сальника ведущей шестерни дифференциала.
Установка
|
|
1. Тщательно протрите поверхность картера раздаточной
коробки вокруг входного отверстия карданного вала. Внимательно проверьте
состояние сальника. Смажьте шлицевые соединения и крестовины многоцелевой
смазкой.
2. Приболтите хомутную сборку шарнира к соединительному фланцу, затянув
крепеж пока лишь от руки.
3. Поднимите задний конец вала в штатное положение, добейтесь совмещения
нанесенных в процессе демонтажа посадочных меток и заправьте в отверстия
крепежные болты.
4. Затяните гайки крепежных болтов с требуемым усилием. Уберите подпорки
и опустите автомобиль на землю.
|
|
Передний карданный вал
Снятие

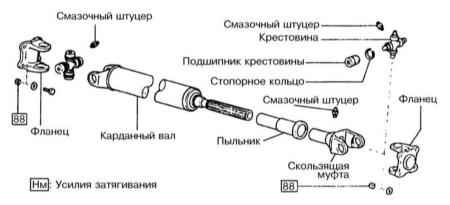

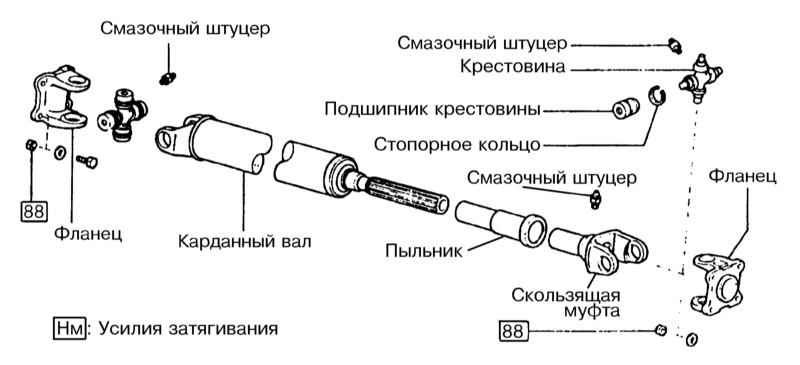

Сборка переднего карданного вала представлена на сопроводительной иллюстрации.
Сборка заднего карданного вала
|
|
|

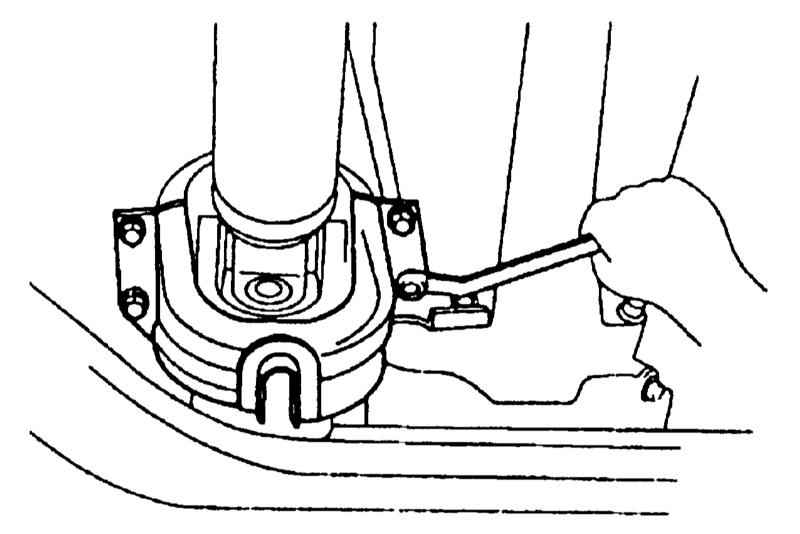

1a. Отдайте крепеж и снимите
верхнюю пылезащитную крышку вала (обратитесь к сопроводительной
иллюстрации).
|
|
1b. Cнимите нижнюю пылезащитную
крышку вала (обратитесь к сопроводительной иллюстрации).
|
2. Пометьте положение карданного вала относительно соединительных
фланцев раздаточной коробки и переднего дифференциала.
3. Отдайте гайки крепежных болтов (не забудьте про шайбы) и снимите
карданный вал.
|
|
Описание процедур замены карданных шарниров приведено в Разделе
Замена карданных шарниров. Замена сальников
дифференциалов описана в Разделе
Замена сальника ведущей шестерни дифференциала.
Установка
|
|
1. Подсоедините передний конец вала к соединительному
фланцу дифференциала. От руки затяните гайки крепежных болтов.
2. Соответствующим образом откорректировав длину вала, подсоедините
его задний конец к фланцу раздаточной коробки. Затяните крепеж с требуемым
усилием.
3. Установите на место пылезащитные крышки вала.
4. Уберите подпорки и опустите автомобиль на землю.
|
|
|
