10.12. Снятие и установка сборки переднего дифференциала

Снятие и установка

При соответствующей комплектации заблокируйте дифференциал переднего моста.

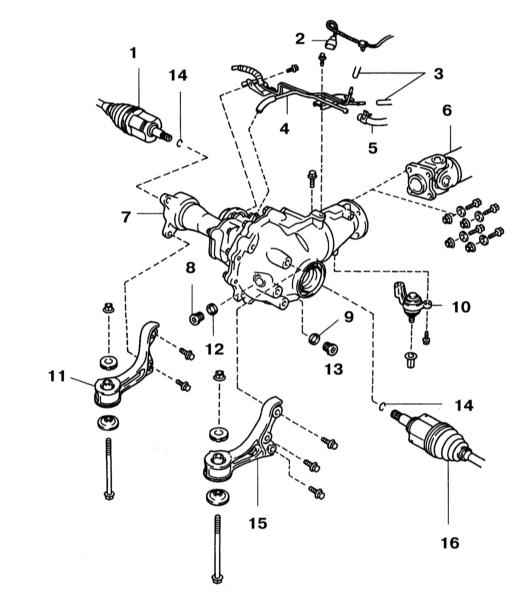

Детали установки сборки переднего дифференциала


1 — Правый приводной вал 2 — Электропроводка датчика-выключателя ADD 3 — Вакуумный шланг (модели с ADD 4 — Трубка 5 — Патрубок сапуна 6 — Передний карданный вал 7 — Сборка дифференциала 8 — Заливная пробка	9 — Уплотнительная шайба 10 — Подушка задней опоры 11 — Подушка правой передней опоры 12 — Уплотнительная шайба 13 — Сливная пробка 14 — Стопорное кольцо 15 — Подушка левой передней опоры 16 — Левый приводной вал

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте колесные гайки, поддомкратьте автомобиль и установите его на подпорки. Снимите передние колеса.
2. Снимите защиту картера.
3. Слейте из дифференциала масло (см. Главу Настройки и текущее обслуживание автомобиля).
4. Отсоедините от сборки переднего дифференциала карданный вал (см. Раздел Снятие и установка карданного вала) и подвяжите его передний конец к элементам рамы автомобиля. Отсоедините патрубок сапуна, отдайте болт крепления вакуумной трубки и отсоедините сборку трубок от дифференциала (обратитесь к иллюстрации выше).
5. Снимите приводные валы (см. Раздел Снятие и установка приводных валов).
6. Подоприте дифференциал трансмиссионным или тележечным домкратом и отдайте крепеж опор дифференциала.
7. Опустите сборку дифференциала и извлеките ее из-под автомобиля, стараясь не поцарапать сопрягаемые поверхности.
8. Установка производится в обратном порядке.
