3.1.9. Замена датчика хода сцепления (C251 A)

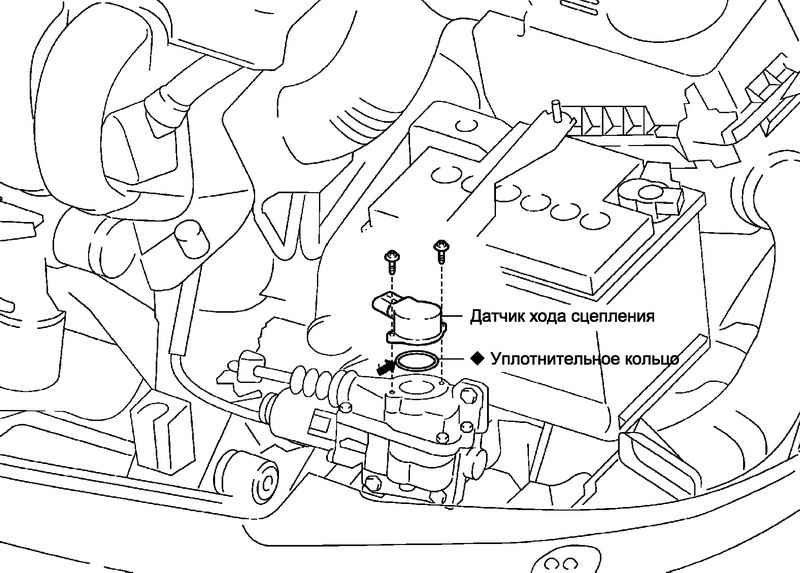

Рис. 3.37. Местоположение датчика хода сцепления

Отсоедините отрицательную клемму от вывода аккумуляторной батареи.

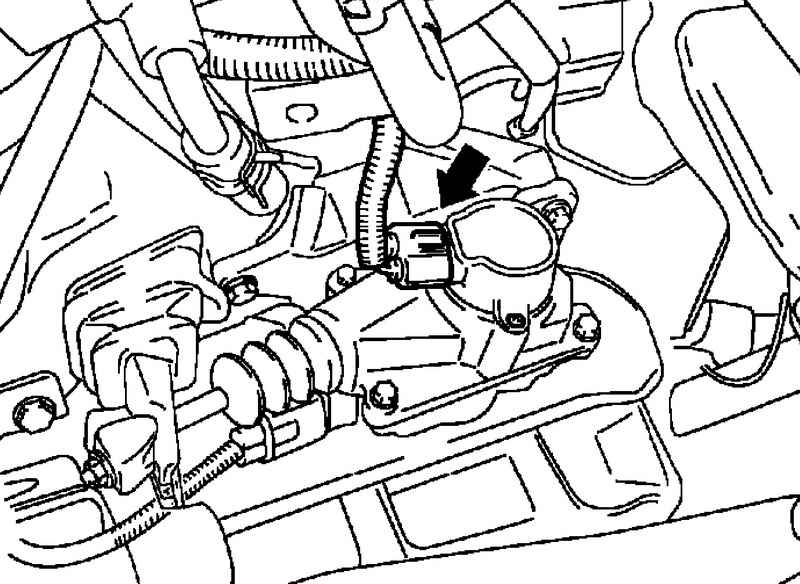

Рис. 3.38. Разъем датчика хода сцепления

Отсоедините разъем датчика хода сцепления (рис. 3.38).

ПРИМЕЧАНИЕ Не следует сильно тянуть за разъем, так как при этом можно повредить провода.

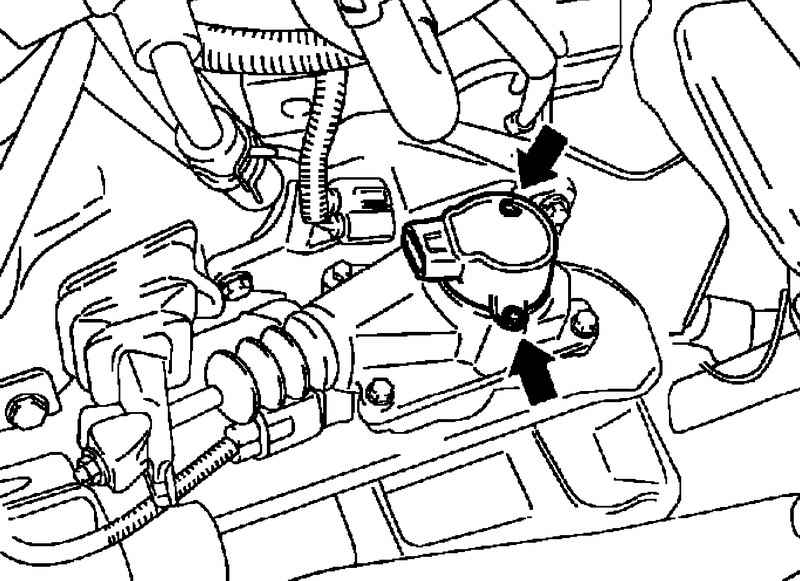

Рис. 3.39. Крепление датчика хода сцепления

Отвернуте 2 винта и снимите датчик хода сцепления с привода сцепления (рис. 3.39).

Снимите кольцевое уплотнение.

Смажьте универсальной консистентной смазкой новое кольцевое уплотнение.

Установите кольцевое уплотнение на датчик хода сцепления.

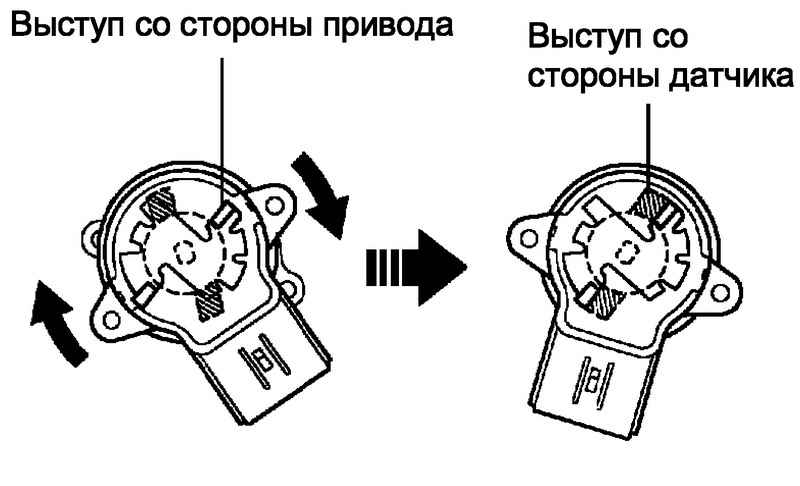

Рис. 3.40. Схема правильной установки датчика хода сцепления

Установите датчик хода сцепления таким образом, чтобы выступ со стороны датчика и выступ со стороны привода были расположены, как показано на иллюстрации 3.40.

Поверните датчик хода сцепления по часовой стрелке и закрепите с помощью двух винтов.

Подсоедините разъем датчика хода сцепления передач.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Инициализируйте эбу ММКП.

Настройте ММКП.

Откалибруйте положения синхронизации.
