3.1.6. Замена главного цилиндра сцепления в сборе (С251 / Е358)

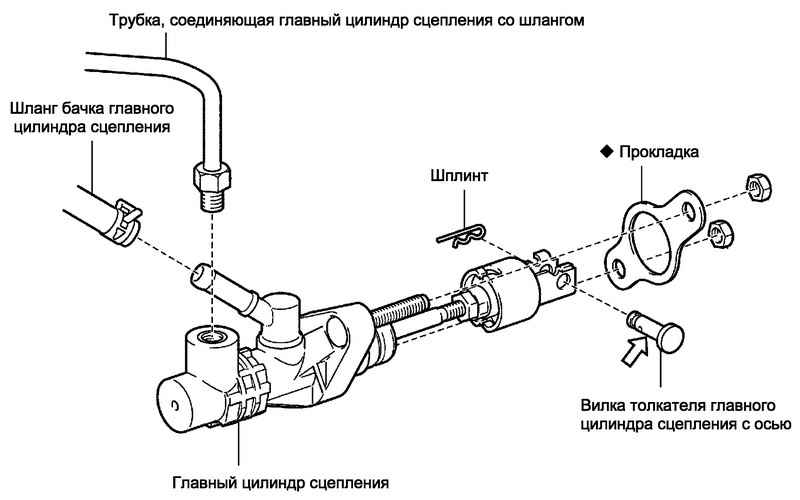

Рис. 3.22. Главный цилиндр сцепления

Снимите крышку рычага очистителя ветрового стекла.

Снимите левый рычаг очистителя ветрового стекла с щеткой в сборе.

Снимите правый рычаг очистителя ветрового стекла с щеткой в сборе.

Снимите уплотнитель верхней кромки перегородки мотоотсека.

Снимите верхний левый обтекатель вентиляционного отверстия.

Снимите верхний правый обтекатель вентиляционного отверстия.

Снимите тягу стеклоочистителя в сборе.

Снимите верхнюю наружную панель капота.

Снимите жидкость из привода сцепления.

ПРИМЕЧАНИЕ Пролитую жидкость гидропривода во избежание повреждения лакокрасочных покрытий следует немедленно смыть.

Снимите главный тормозной цилиндр.

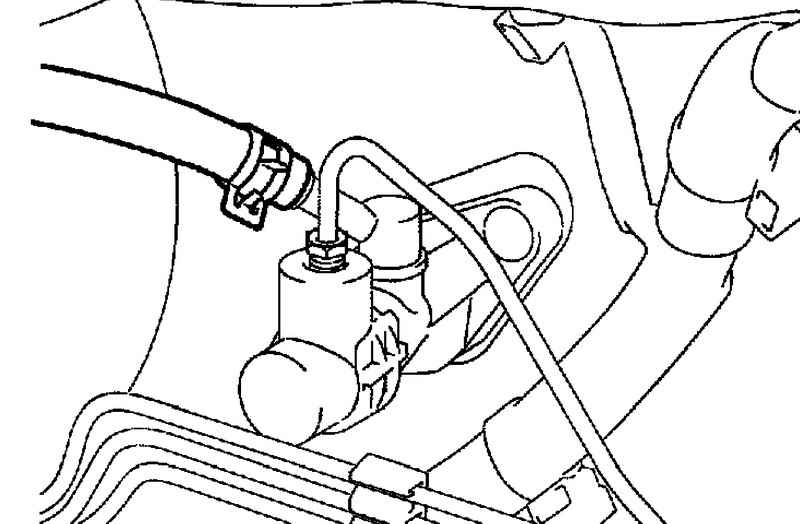

Рис. 3.23. Хомут крепления гибкого шланга

Ослабьте хомут и отсоедините гибкий шланг от главного цилиндра сцепления (рис. 3.23).

ПРИМЕЧАНИЕ Подставьте подходящий сосуд, чтобы собрать жидкость.

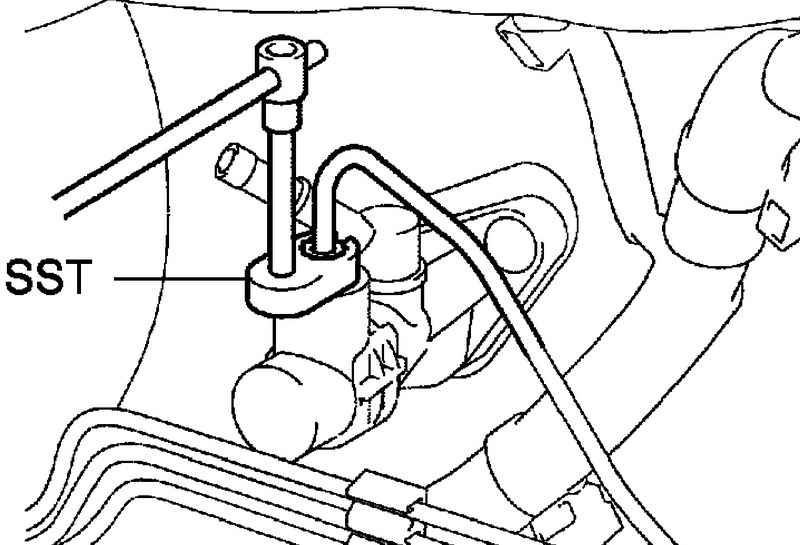

Рис. 3.24. Отсоединение от главного цилиндра сцепления трубки, соединяющей его со шлангом

Отсоедините трубку, соединяющую главный цилиндр со шлангом, с помощью специального инструмента (рис. 3.24).

Извлеките шплинт и ось.

Отверните 2 гайки и снимите главный цилиндр сцепления и прокладку.

Установите главный цилиндр сцепления в сборе и новую прокладку и закрепить 2 гайками. Момент затяжки: 12 Н·м.

ПРИМЕЧАНИЕ Установку остальных компонентов осуществляйте в порядке, обратном снятию.
