7.3.3.9. Проверка выпрямительного блока

Проверьте положительный вентиль.

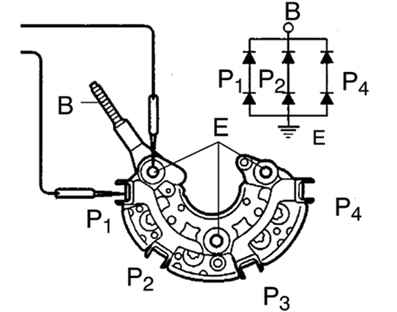

Рис. 7.26. Схема проверки проводимости контактов выпрямительного блока

Подсоедините отрицательный пробник омметра к положительному выводу выпрямительного блока, а положительный пробник последовательно подсоедините к каждому из трех остальных выводов. Убедитесь в наличии проводимости (замкнутой цепи) во всех трех измерениях (рис. 7.26).

Поменяйте полярность подсоединения пробников тестера и повторите первую процедуру. Убедитесь, что во всех трех измерениях цепь разомкнута (сопротивление стремится к бесконечности).

Проверьте отрицательный вентиль.

Подсоедините положительный пробник омметра к отрицательному выводу выпрямительного блока, а отрицательный пробник последовательно подсоедините к каждому из трех остальных выводов. Убедитесь в наличии проводимости (замкнутой цепи) во всех трех измерениях.

Поменяйте полярность подсоединения пробников тестера и повторите первую процедуру. Убедитесь, что во всех трех измерениях цепь разомкнута (сопротивление стремится к бесконечности).

Если условия проверки не выполняются, замените блок выпрямителей.
