7.3.3.10. Проверка щеток

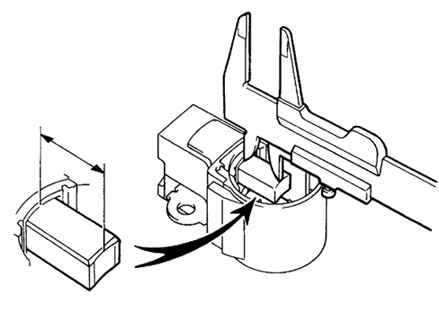

Рис. 7.27. Измерение длины выступающей части щетки

Измерьте длину выступающей части щеток (рис. 7.27).

Стандартная длина: 9,5–11,5 мм.

Минимально допустимая: 1,5 мм.

Если длина щеток меньше минимально допустимой, замените щетки и щеткодержатель в сборе.
