7.3.3.8. Проверка контактных колец

Проверьте рабочие поверхности контактных колец. На них не должно быть заусенцев или сколов.

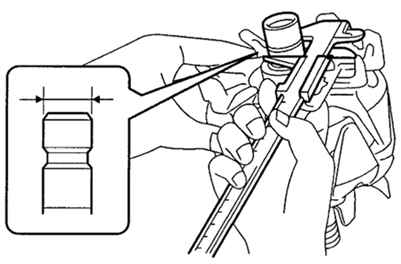

Рис. 7.25. Измерение диаметра контактных колец

Штангенциркулем измерьте диаметр контактных колец (рис. 7.25).

Стандартный диаметр: 14,2–14,4 мм.

Минимально допустимый: 12,8 мм.

Если диаметр контактных колец меньше минимально допустимого, ротор необходимо заменить.
