7.3.3.1. Снятие генератора (модели с двигателем 1 и 2 AZ-FE)

Снимите приводной ремень, ослабив опорный, стопорный и регулировочный болты.

Отсоедините разъем генератора, отверните гайку и отсоедините проводку генератора.

Отсоедините зажим проводки от генератора.

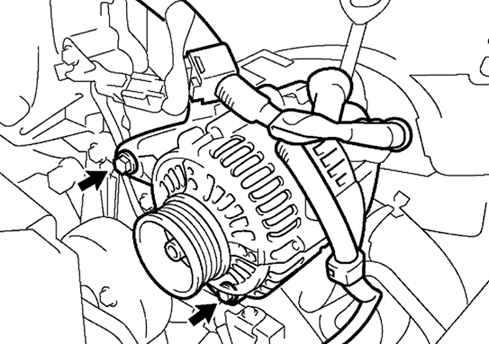

Рис. 7.9. Снятие генератора (модели с двигателем 1 и 2 AZ-FE)

Отверните опорный болт, стопорный болт и снимите генератор (рис. 7.9).
