7.3.3.3. Снятие генератора (модели с двигателем 1 МZ-FE)

Отсоедините разъем провода генератора.

Снимите гайку крепления и отсоедините ведущий провод от зажима B.

Ослабьте болты A и B.

Ослабьте болт С, чтобы уменьшить натяжение приводного ремня.

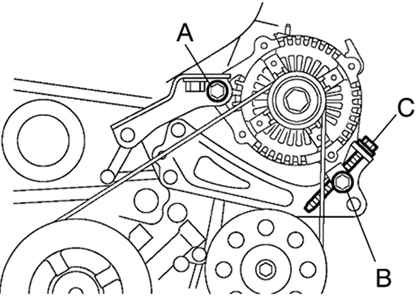

Рис. 7.11. Снятие генератора (модели с двигателем 1 МZ-FE)

Снимите болты А, В и генератор (рис. 7.11).
