7.3.3.6. Проверка реле-регулятора напряжения

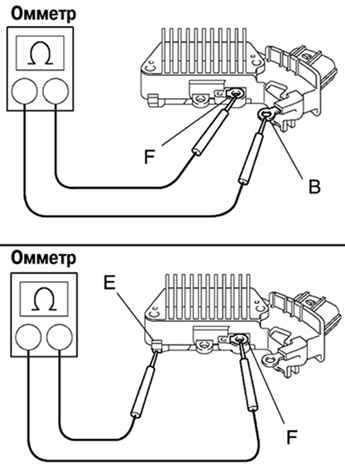

Рис. 7.22. Проверка реле-регулятора напряжения

Используя омметр, проверьте проводимость между диодами F и B (рис. 7.22).

ВНИМАНИЕ

Когда положительные и отрицательные полюса между зажимами F и В соединены в единую цепь, проводимость должна быть только в одном направлении. Если непрерывность есть в обоих направлениях, возможно один из диодов пробит. В этом случае замените регулятор напряжения.

Используя омметр, проверьте проводимость между диодами F и Е.
