7.3.3.5. Разборка генератора

Отверните гайку и снимите изолятор вывода.

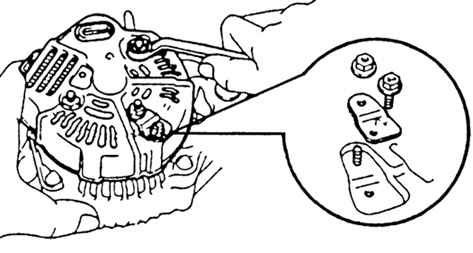

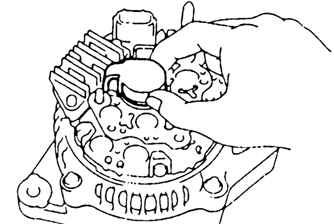

Рис. 7.12. Снятие пластины выпрямителя

Снимите пластину выпрямителя (рис. 7.12).

Отверните три гайки крепления крышки и снимите крышку генератора со стороны выпрямительного блока.

Рис. 7.13. Снятие крышки щеткодержателя

Снимите крышку щеткодержателя (рис. 7.13).

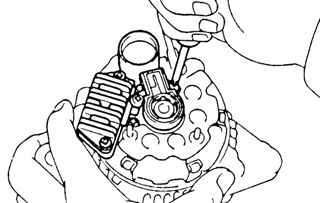

Рис. 7.14. Снятие щеткодержателя и электронного регулятора напряжения

Отверните пять винтов и снимите щеткодержатель с крышкой и электронный регулятор напряжения (рис. 7.14).

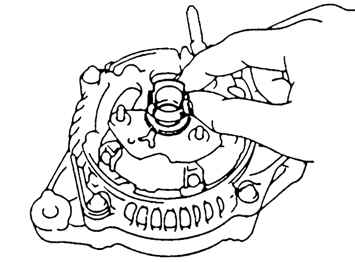

Рис. 7.15. Снятие уплотнительной пластины

Снимите уплотнительную пластину (рис. 7.15).

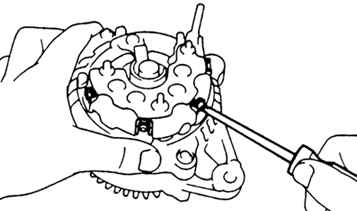

Рис. 7.16. Снятие передней крышки генератора

Открутите четыре винта, снимите выпрямительный блок, четыре резиновых изолятора и переднюю крышку генератора (рис. 7.16).

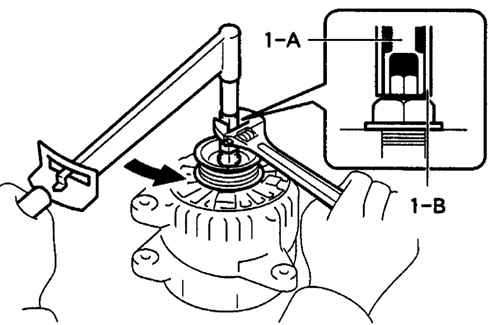

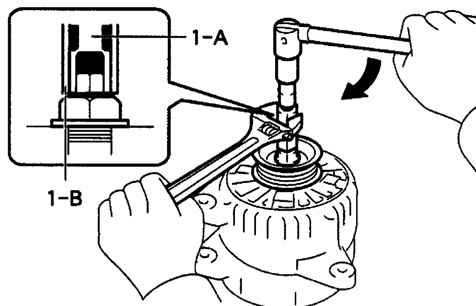

Рис. 7.17. Установка специальных приспособлений для снятия шкива вала ротора

Установите специальные приспособления «1-А» и «1-В» на шкив генератора. Удерживая специальное приспособление «1-А» динамометрическим ключом, затяните специальное приспособление «1-В» (по часовой стрелке) (рис. 7.17).

Момент затяжки: 39 Н·м.

ВНИМАНИЕ Убедитесь, что специальное приспособление «1-А» надежно зафиксировано на валу ротора.

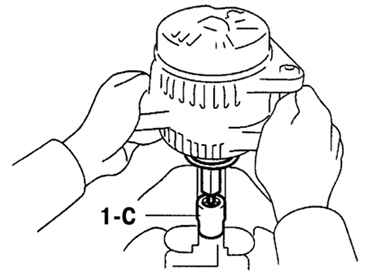

Рис. 7.18. Установка генератора на специальное приспособление «1-С»

Зажмите специальное приспособление «1-С», как показано на рисунке 7.18, и установите на него генератор.

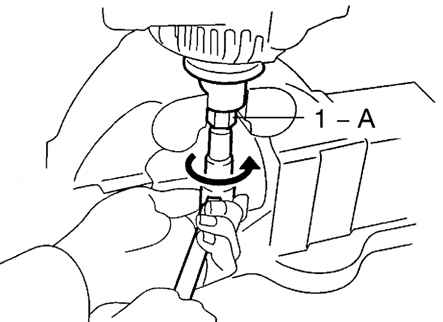

Рис. 7.19. Отворачивание гайки крепления шкива генератора специальным приспособлением «1-А»

Для того чтобы отвернуть гайку крепления шкива, поверните специальное приспособление «1-А» в направлении, показанном на рисунке 7.19.

ВНИМАНИЕ Чтобы не повредить вал ротора, отворачивайте гайку крепления шкива не больше, чем на пол-оборота.

Снимите генератор со специального приспособления «1-С».

Рис. 7.20. Снятие специальных приспособлений

Отверните специальное приспособление «1-В» и снимите специальные приспособления «1-А» и «1-В» (рис. 7.20).

Отверните гайку крепления шкива и шкив генератора.

Открутите болт, три гайки крепления и снимите зажим пластины и заднюю крышку генератора.

Снимите крышку щеткодержателя.

Отвинтите две винта крепления и снимите щеткодержатель.

Отвинтите три винта и снимите регулятор напряжения.

Отвинтите четыре винта и снимите изолятор вывода.

Снимите резиновый изолятор.

Снимите пластину выпрямителя.

Отвинтите четыре гайки и снимите зажим проводки.

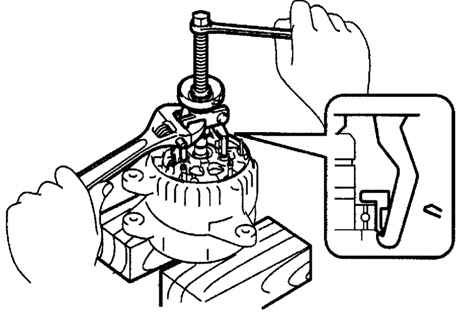

Рис. 7.21. Снятие выпрямительного блока

Используя съемник для подшипников, снимите выпрямительный блок (рис. 7.21).

Снимите шайбу и извлеките ротор из крышки генератора со стороны привода.
