7.2.7. Снятие и установка комбинации приборов

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Отключите систему пассивной безопасности.

Снимите заглушку рулевой колонки.

Отсоедините нижний вал рулевого управления.

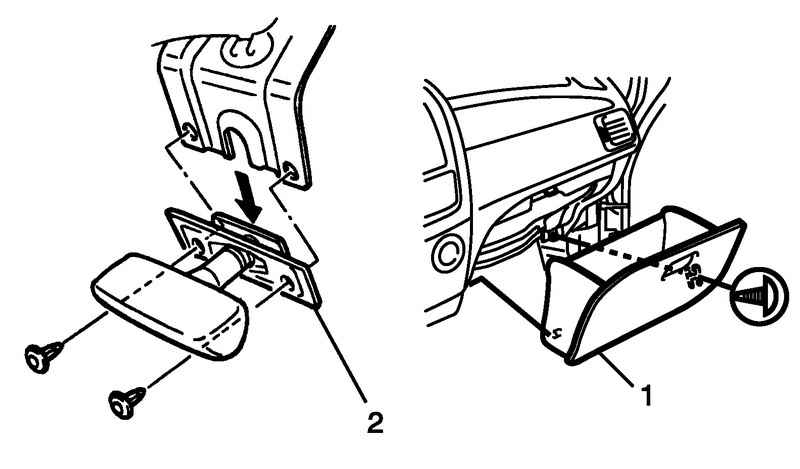

Рис. 7.29. Снятие вещевого ящика и рычага открывания капота

Снимите вещевой ящик 1 и рычаг открывания капота 2 (рис. 7.29).

Снять консоль.

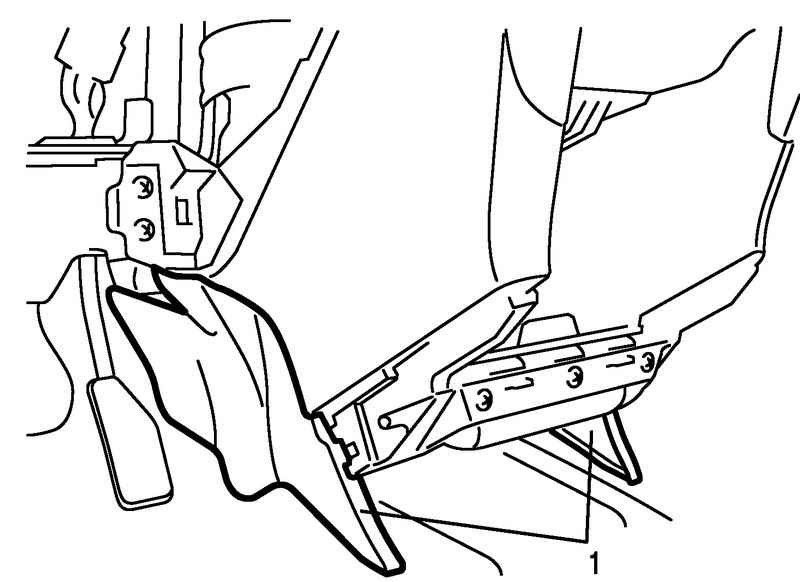

Рис. 7.30. Снятие нижней облицовки комбинации приборов

Снять нижние облицовки комбинации приборов 1 (рис. 7.30).

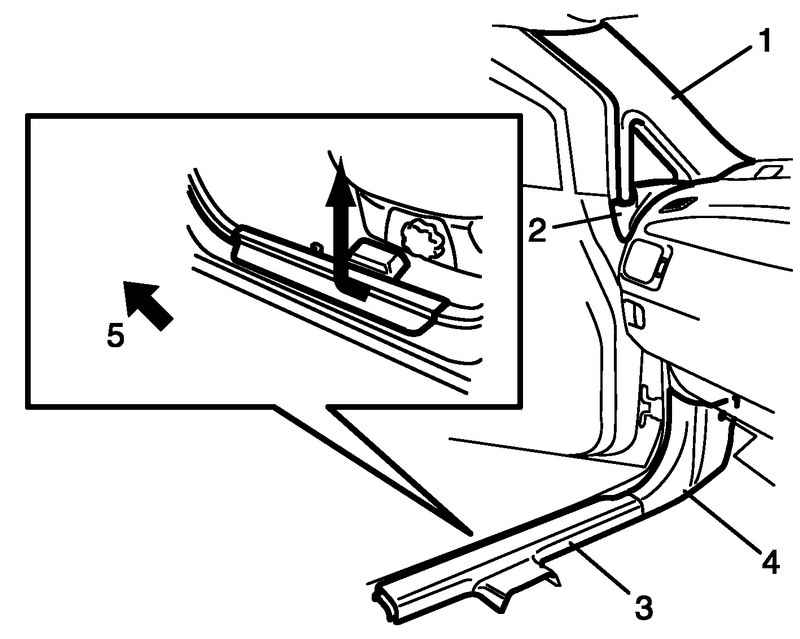

Рис. 7.31. Снятие облицовки и накладок

Снять облицовки передней стойки 1, нижние накладки передней стойки 2, передние накладки порогов 3 и боковые накладки щитка передка 4 (рис. 7.31).

Отсоедините разъемы жгута комбинации приборов и кабель антенны, который должен быть отсоединен для снятия для комбинации приборов.

Снимите заземляющий провод комбинации приборов.

Отверните болты крепления комбинации приборов 1.

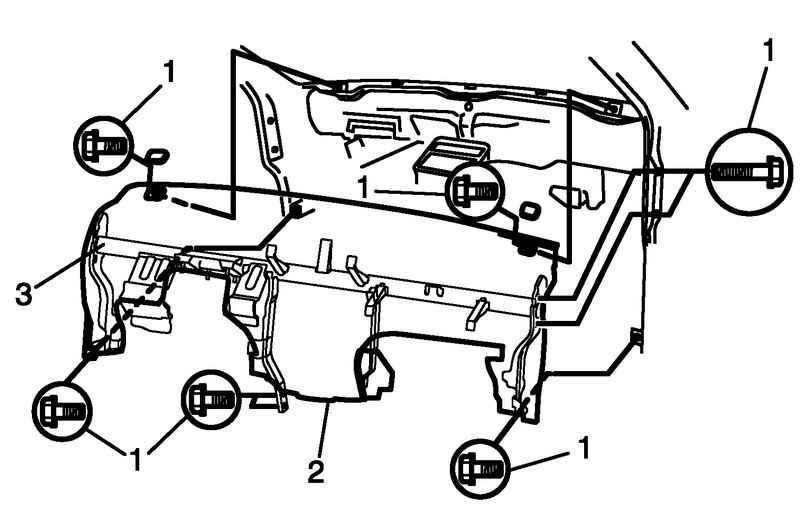

Рис. 7.32. Снятие комбинации приборов

Снимите комбинацию приборов 2 с рулевой колонкой и поперечиной 3 и жгутом комбинации приборов (рис. 7.32).

Установка производится в порядке, обратном снятию, за исключением следующего.

При установке следите за тем, чтобы зажать между деталями кабели или жгут проводов.

Затяните болты крепления поперечины номинальным усилием затяжки

Момент затяжки болтов поперечины рулевого управления (a): 23 Н·м.

Установите нижний вал рулевого управления.

Включите систему пассивной безопасности.
