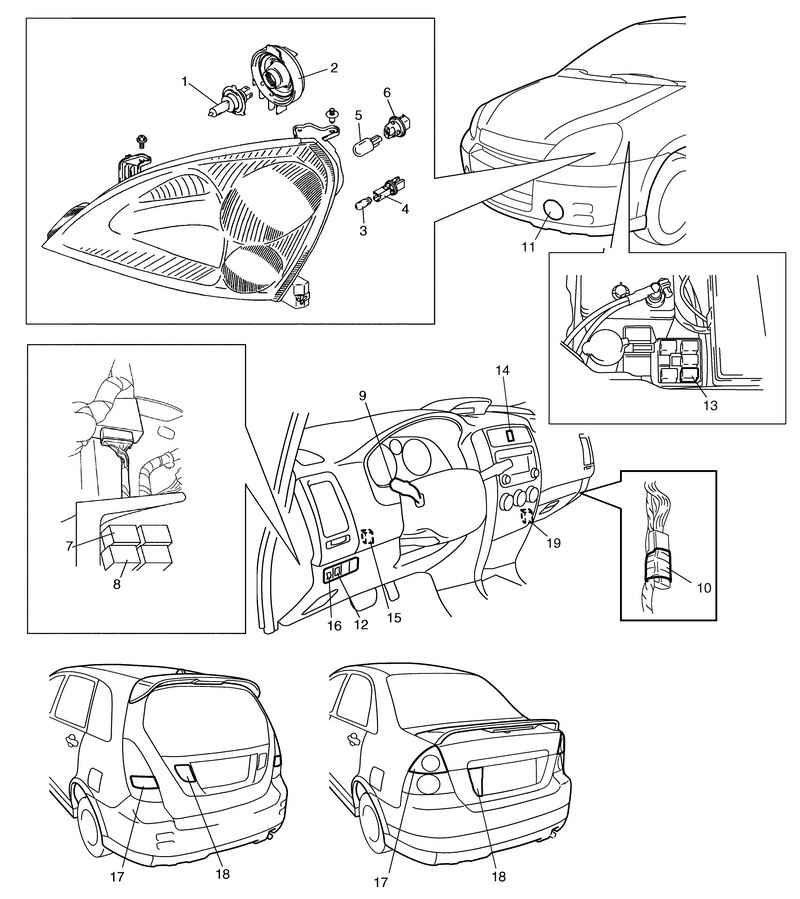

Рис. 7.1. Расположение фар, указателей поворота и аварийной сигнализации, переднего и заднего противотуманного фонаря (если имеется): 1 – лампа фары; 2 – крышка разъема; 3 – лампа габаритного света; 4 – патрон лампы габаритного света; 5 – лампа указателя поворота; 6 – патрон лампы указателя поворота; 7 – реле габаритного фонаря; 8 – реле фары; 9 – переключатель освещения; 10 – диод фары; 11 – передняя противотуманная фара; 12 – выключатель передней противотуманной фары; 13 – реле передней противотуманной фары; 14 – выключатель аварийной сигнализации; 15 – реле указателей поворота/ аварийной сигнализации; 16 – переключатель корректора фар; 17 – задний указатель поворота; 18 – задний противотуманный фонарь; 19 – реле заднего противотуманного фонаря
|
