7.2.14. Снятие и установка антенны (для моделей с кузовом универсал)

ПРИМЕЧАНИЕ

Антенный усилитель для моделей с кузовом универсал встроен в основание антенны.

Снятие

Снимите обивку крыши.

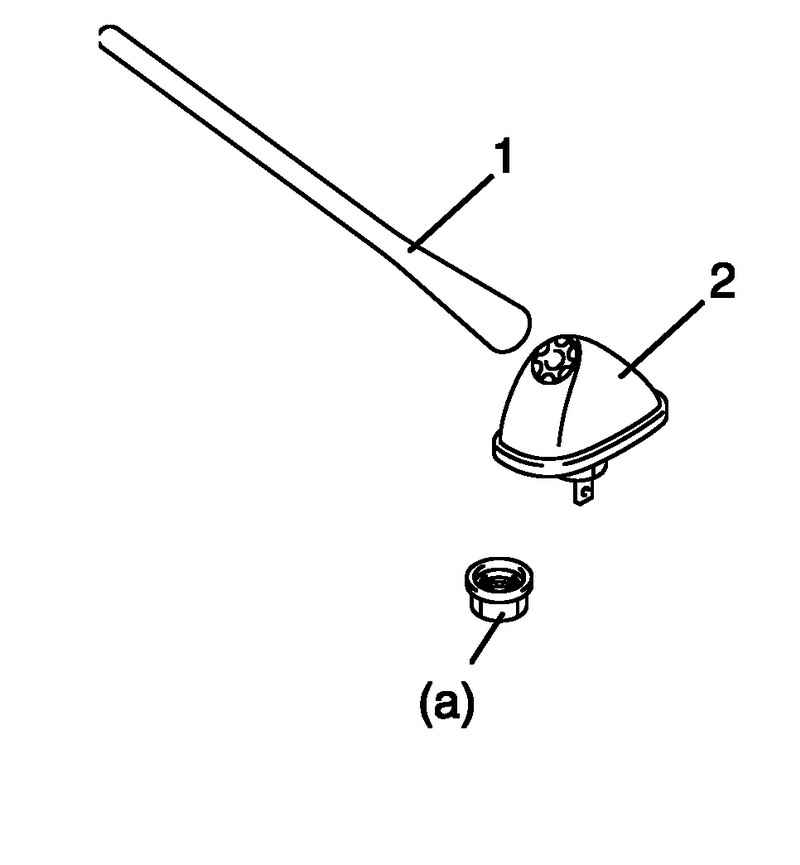

Рис. 7.43. Снятие антенны

Снимите антенну 1 с основания 2 (рис. 7.43).

Отсоедините антенный фидер от основания антенны 2 (рис. 7.43).

Снимите основание антенны 2 с автомобиля (рис. 7.43).

Установка

Установка производится в порядке, обратном снятию, за исключением следующего.

Затяните гайку крепления основания антенны номинальным усилием затяжки.

Момент затяжки гайки крепления основания антенны (a): 9 Н·м.
