7.2.3. Проверка выключателя контрольной лампы стояночной тормозной системы

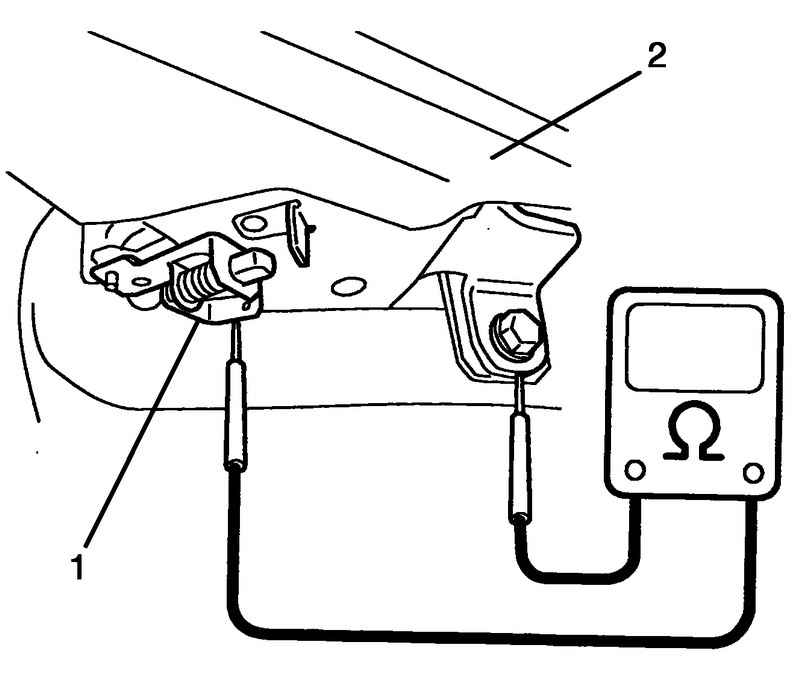

Рис. 7.25. Схема проверки выключателя контрольной лампы стояночной тормозной системы: 1 – выключатель контрольной лампы стояночной тормозной системы; 2 – рычага привода стояночной тормозной системы

Проверьте целостность цепи между выводом выключателя контрольной лампы стояночной тормозной системы и массой кузова, как показано на рисунке (рис. 7.25). Если обнаружена неисправность, замените выключатель.

Характеристики выключателя контрольной лампы стояночной тормозной системы.

Выключена (рычаг стояночной тормозной системы опущен): цепь разомкнута.

Включена (рычаг привода стояночной тормозной системы затянут): цепь замкнута.
