7.2.6. Проверка выключателя крышки багажника

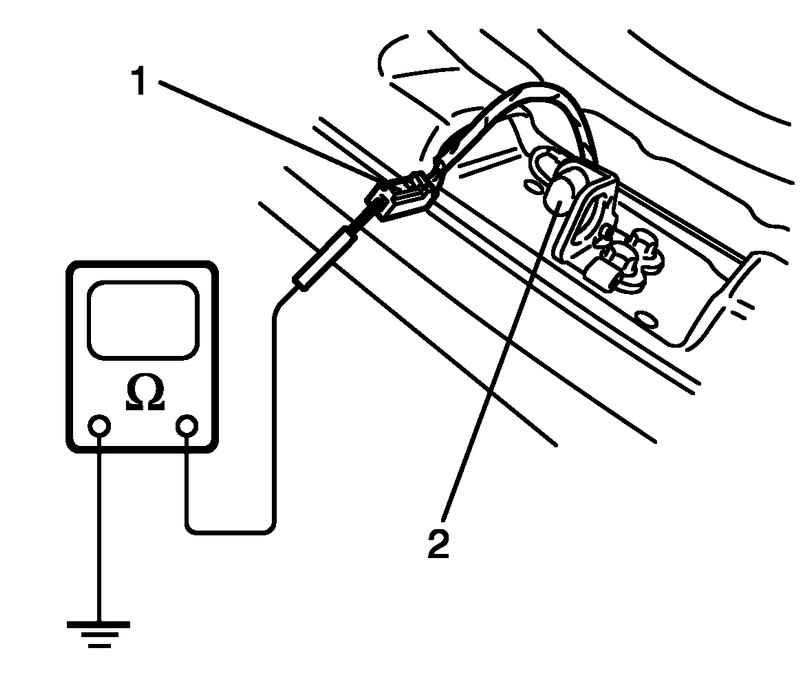

Рис. 7.28. Схема проверки выключателя крышки багажника

Проверьте наличие цепи между выводом разъема крышки багажника 1 и массой кузова (рис. 7.28).

Если результат не соответствует норме, замените выключатель.

Характеристики концевого выключателя крышки багажника

Кнопка выключателя крышки багажника 2 утоплена: цепь разомкнута

Кнопка выключателя крышки багажника 2 свободна: цепь замкнута
