7.2.12. Снятие и установка заднего динамика (для моделей с кузовом универсал)

Снятие

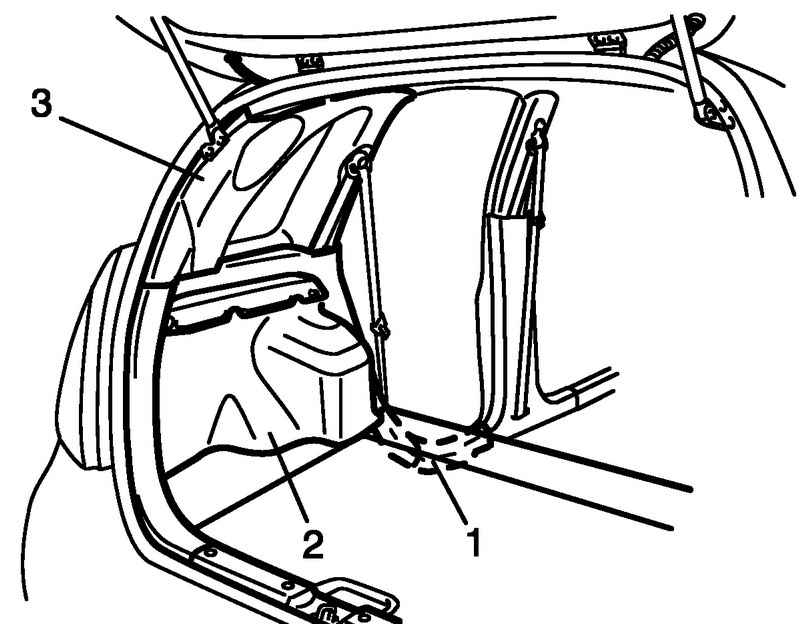

Рис. 7.40. Снятие накладки порога, облицовки и облицовки окна

Снимите накладку порога 1, облицовку 2 и облицовку окна 3 (рис. 7.40).

Отверните 3 крепежных винта заднего динамика.

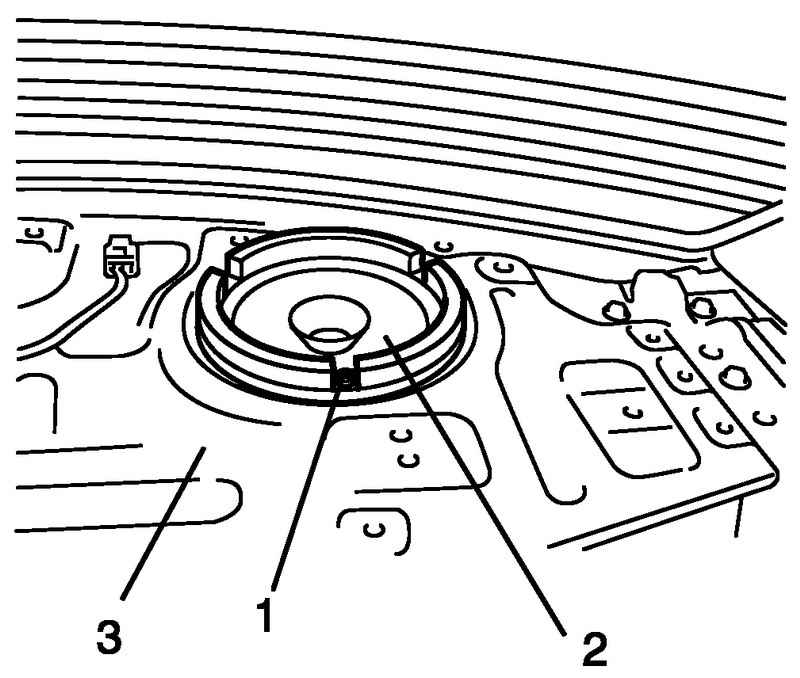

Рис. 7.38. Снятие заднего динамика

Снимите задний динамик 2 с боковой панели (рис. 7.38).

Отсоедините разъем заднего динамика от заднего динамика.

Установка

Установка производится в порядке, обратном снятию.
