7.2.13. Снятие и установка антенного усилителя (для моделей с кузовом седан)

Снятие

Сложите спинку заднего сидения.

Рис. 7.41. Снятие накладки порога, облицовки и облицовки окна

Снимите накладку порога 1, облицовку 2 и облицовку окна 3 (рис. 7.41).

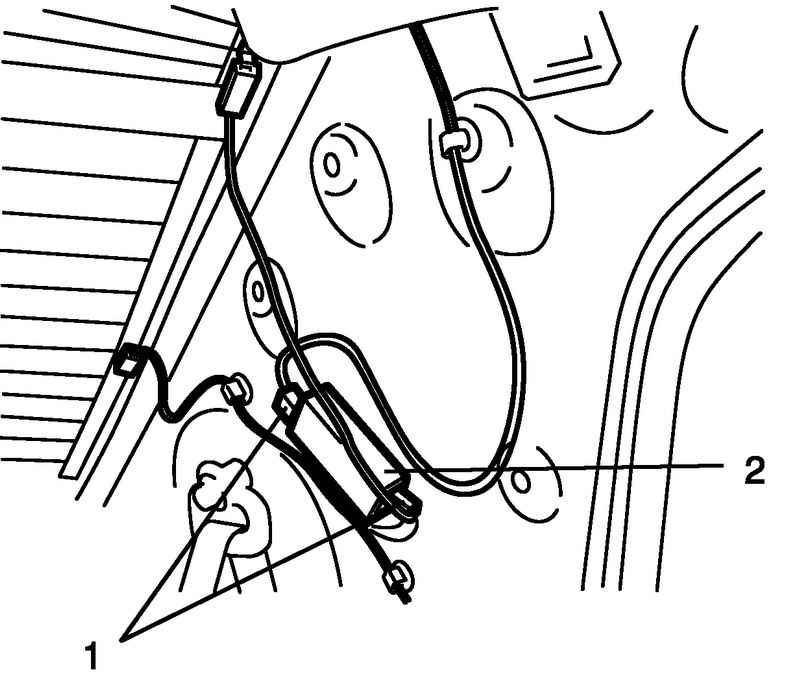

Рис. 7.42. Снятие антенного усилителя

Отсоедините 2 разъема 1 от антенного усилителя 2 (рис. 7.42).

Снимите антенный усилитель 2 с автомобиля.

Установка

Установка производится в порядке, обратном снятию.
