5.2.6. Снятие и установка нижнего вала рулевого управления

ВНИМАНИЕ
Никогда не приводите в движение рулевое колесо во время снятия нижнего вала рулевого управления. В противном случае, необходимо заново отрегулировать положение контактной спирали (на комбинированном переключателе). Кроме того, при повороте рулевого колеса более чем на два с четвертью оборота приведет к разрушению контактной спирали.

Снятие
Поверните рулевое колесо так, чтобы передние колеса автомобиля находились в положении прямолинейного движения.
Поверните ключ зажигания в положение LOCK и извлеките ключ из замка.
Снимите крышку эластичной муфты рулевого управления 5.

Снятие нижнего вала рулевого управления

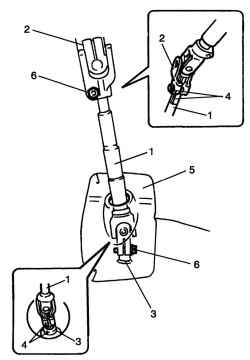

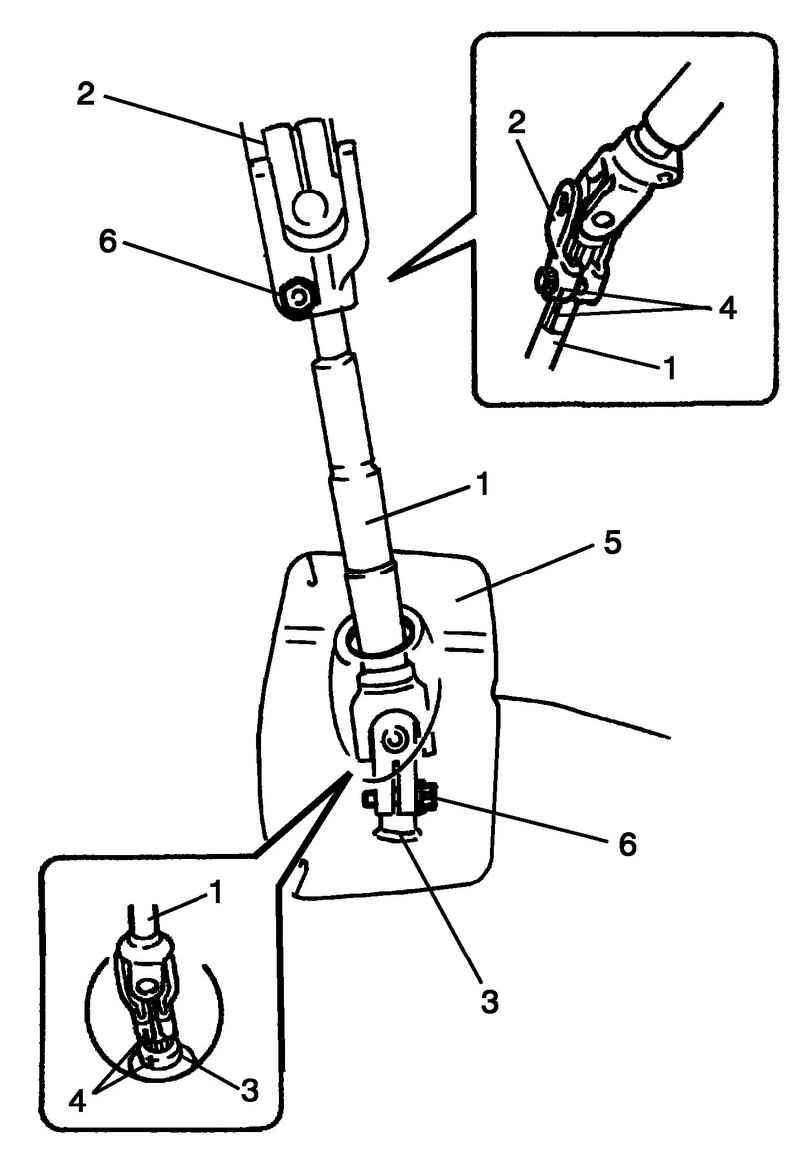

Рис. 5.31. Снятие нижнего вала рулевого управления


Сделайте установочные метки 4 на нижнем вале 1 и шарнире вала рулевой колонки 2, и нижнем вале 1 и вале 3 (рис. 5.31).
Отверните нижние болты шарнира вала 6 (рис. 5.31).
Снимите нижний вал рулевого управления 1 (рис. 5.31).

Установка
Убедитесь, что передние колеса и рулевое колесо находятся в положении прямолинейного движения.
Совместите плоскую часть «A» нижнего вала рулевого управления 1 с отверстием «B» шарнира вала 2 колонки, как показано на рисунке 5.32. Установите нижний вал в шарнир вала рулевой колонки с соответствии с метками 4.

Установка нижнего вала рулевого управления

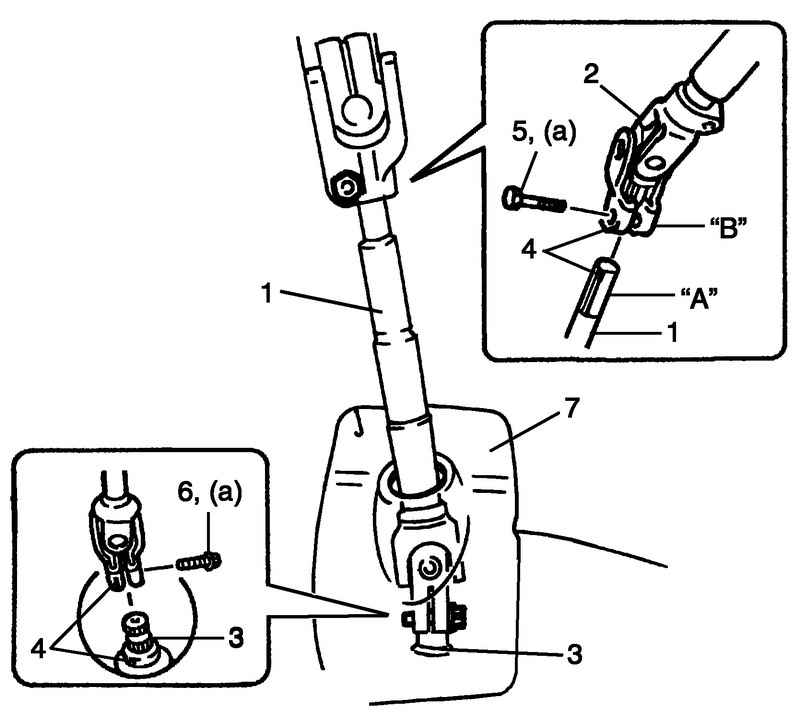

Рис. 5.32. Установка нижнего вала рулевого управления


Установите нижний вал 1 в полый вал 3 в соответствии с метками 4 (рис. 5.32).
Затяните болт (со стороны оси сателлитов) 6 номинальным усилием затяжки, а затем болт (со стороны рулевой колонки) 5 номинальным усилием затяжки (рис. 5.32).
Момент затяжки болтов шарнира рулевого вала (a): 25 Н·м.
Установите крышку эластичной муфты рулевого управления 7 (рис. 5.32).

Моменты затяжки резьбовых соединений
Винт нижней облицовки рулевого колеса: 0,85 Н·м.
Гайка рулевого вала: 33 Н·м.
Гайка крепления рулевой колонки: 14 Н·м.
Болт шарнира рулевого вала: 25 Н·м.
