5.2.22. Разборка и сборка насоса гидроусилителя рулевого управления

Тщательно очистите насос снаружи.

Установите корпус насоса в тиски с алюминиевыми губками.

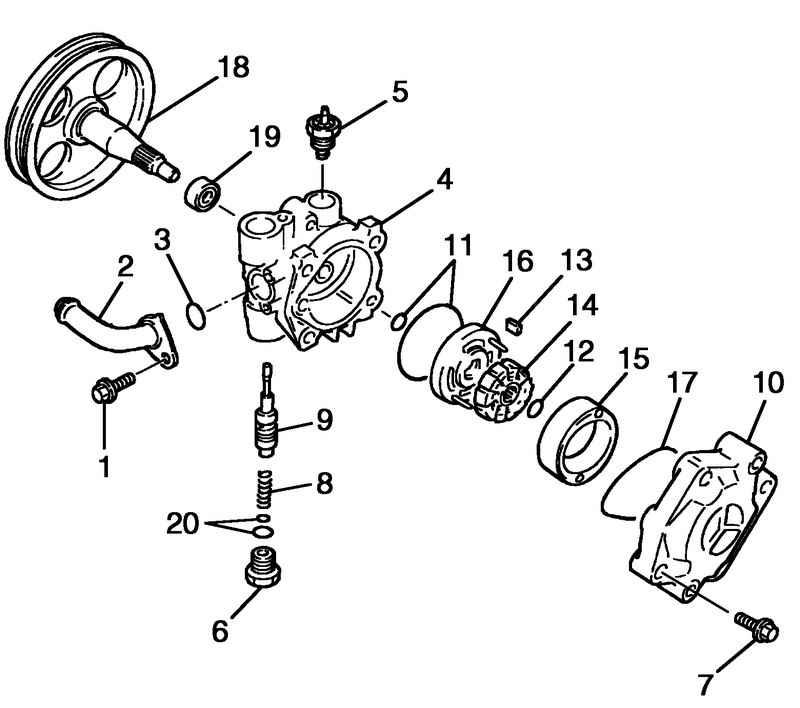

Рис. 5.69. Разборка насоса гидроусилителя рулевого управления

Отверните соединительный болт всасывания 1, снимите штуцер всасывания 2 и уплотнительное кольцо 3 с корпуса насоса 4 (рис. 5.69).

Снимите датчик давления в гидросистеме рулевого управления 5 из корпуса насоса.

Снимите заглушку 6, уплотнительные кольца 20, пружину 8 и предохранительный клапан (регулятор потока) 9 с корпуса насоса (рис. 5.69).

Отверните болты крышки 7, снимите крышку 10 и уплотнительное кольцо 17 с корпуса насоса.

Снимите стопорное кольцо 12 с вала насоса (рис. 5.69).

Выньте лопасти 13 из ротора 14.

Снимите кулачковое кольцо 15, ротор 14, боковую пластину 16 и уплотнительные кольца 11 из корпуса насоса (рис. 5.69).

Выньте шкив 18 из корпуса насоса.

Снимите сальник 19 из корпуса насоса (рис. 5.69).

Установка производится в порядке, обратном снятию, за исключением следующего.

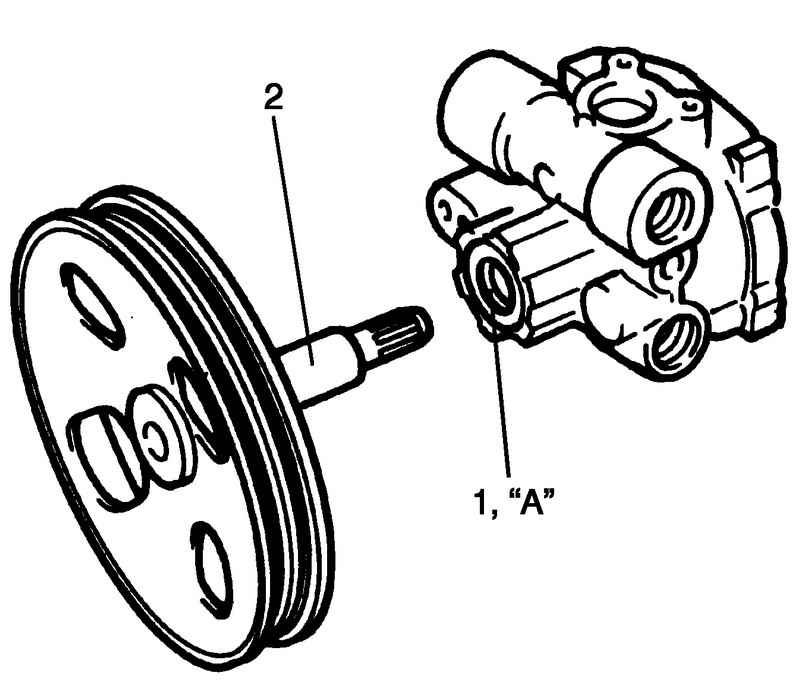

Рис. 5.70. Установка вала корпуса насоса

Нанесите консистентную смазку на рабочую кромку сальника 1. Нанесите жидкость для гидросистем на поверхности трения вала 2, а затем установите вал в корпус насоса (рис. 5.70).

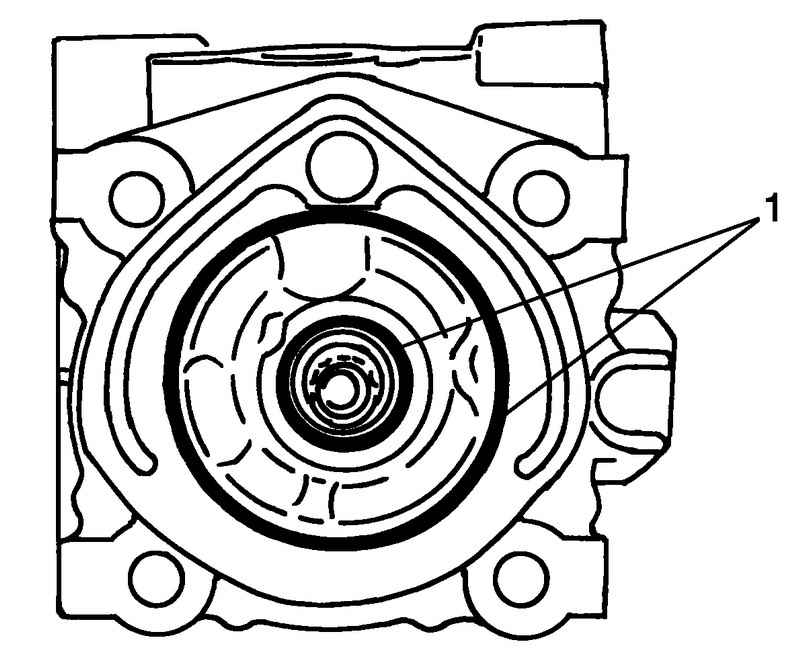

Рис. 5.71. Уплотнительные кольца

Нанесите жидкость для гидросистем на уплотнительные кольца 1 и установите их в корпус (рис. 5.71).

Установите боковую пластину 1 в корпус насоса (рис. 5.71).

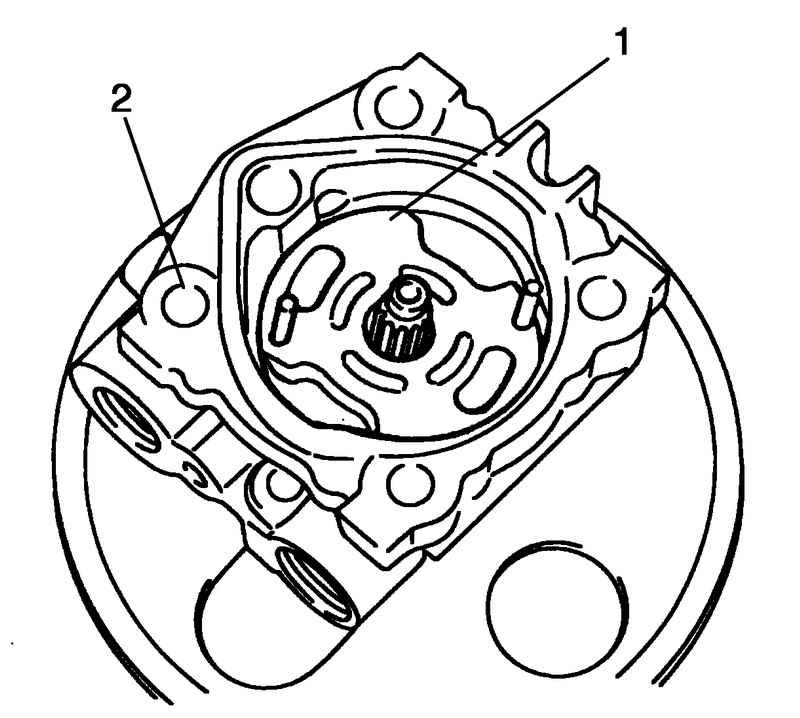

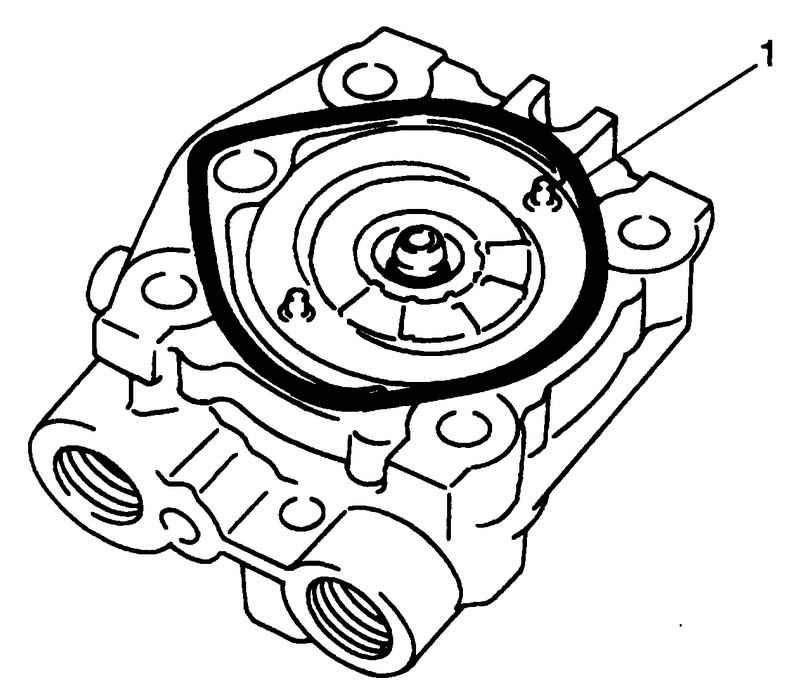

Рис. 5.72. Установка боковой пластины

ПРИМЕЧАНИЕ Аккуратно совместите установочные штифты на боковой пластине 1 с отверстием 2, как показано на рисунке 5.72.

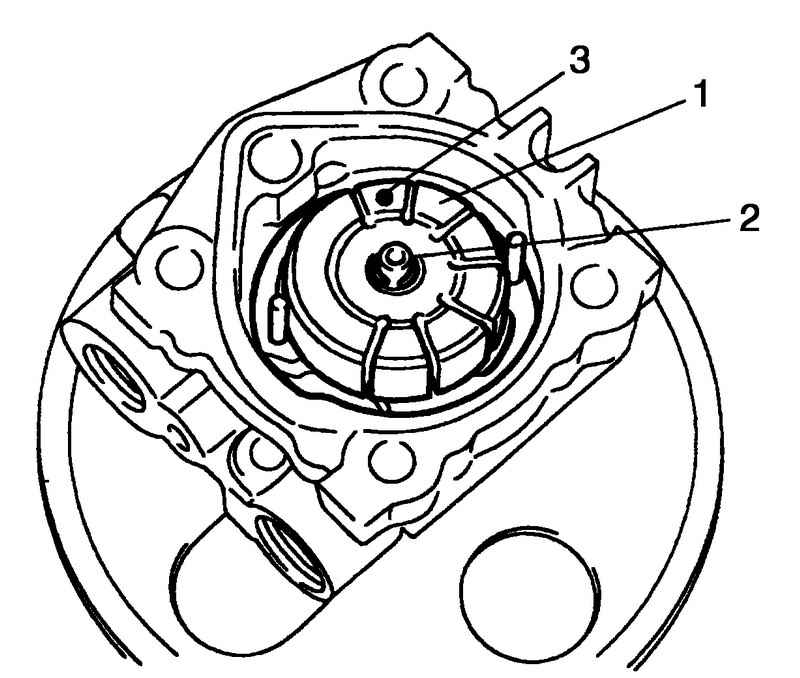

Рис. 5.73. Установка ротора на вал насоса

Нанесите жидкость для гидросистем на поверхности трения ротора 1 (рис. 5.73).

Установите ротор на вал так, чтобы точка 3 на торце ротора была обращена вверх (рис. 5.73).

Установите новое стопорное кольцо 2 на вал (рис. 5.73).

ПРИМЕЧАНИЕ Никогда не используйте повторно снятое стопорное кольцо.

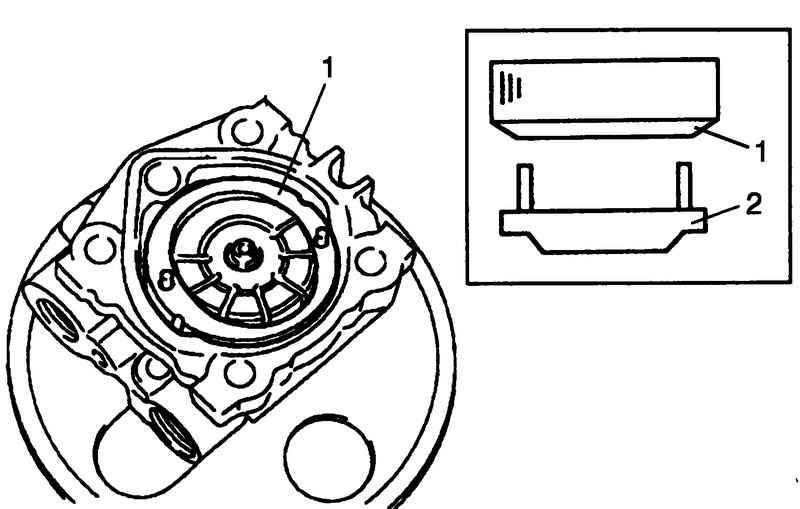

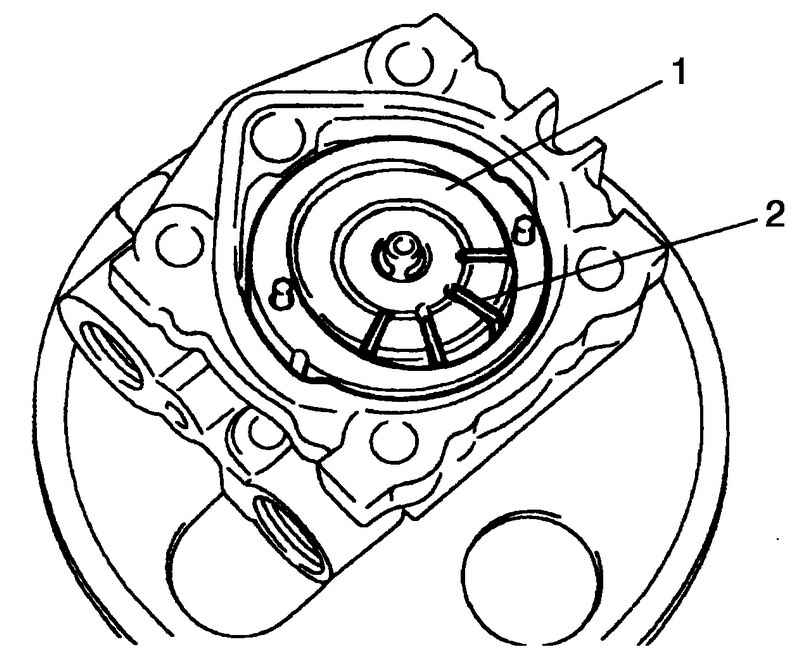

Рис. 5.74. Установка кулачкового кольца в корпус насоса

Нанесите жидкость для гидросистем на поверхности трения кулачкового кольца 1 (рис. 5.74).

Установите кулачковое кольцо в корпус. Коническая часть кольца 1 должна быть обращена к боковой пластине 2 (рис. 5.74).

Рис. 5.75. Установка лопастей ротора

Нанесите жидкость для гидросистем на лопасти 2 (рис. 5.75).

Установите лопасти (12 шт.) 2 в ротор 1 (рис. 5.75).

Рис. 5.76. Установка уплотнительного кольца в корпус насоса

Нанесите жидкость для гидросистем на уплотнительное кольцо 1 (рис. 5.76).

Установите уплотнительное кольцо 1 в корпус (рис. 5.76).

Нанесите жидкость для гидросистем на поверхности трения крышки насоса и ротора.

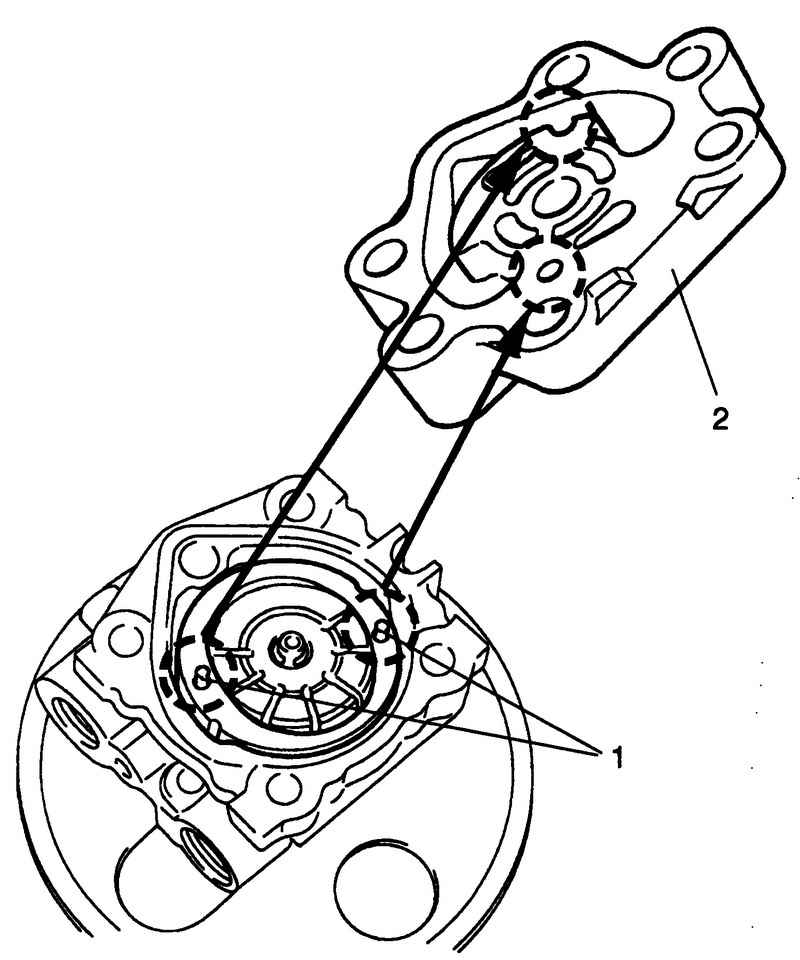

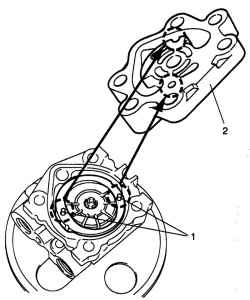

Рис. 5.77. Установка крышки насоса

Совместите установочные штифты 1 с отверстиями в крышке 2, как показано на рисунке 5.77, затем установите крышку насоса на корпус.

Постепенно затяните болты крышки насоса номинальным усилием затяжки.

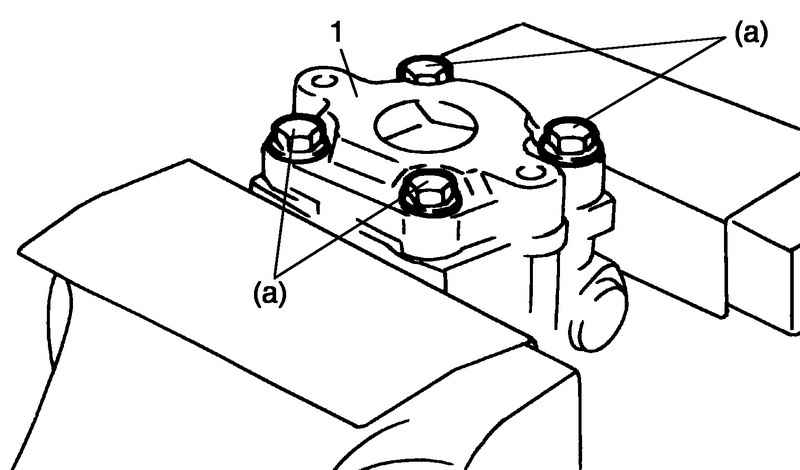

Рис. 5.78. Болты крепления крышки насоса

ПРИМЕЧАНИЕ После установки крышки насоса 1 проверьте рукой легкость вращения вала (рис. 5.78).

Момент затяжки болтов крышки насоса (a): 28 Н·м.

Нанесите жидкость для гидросистем на уплотнительное кольцо выключателя.

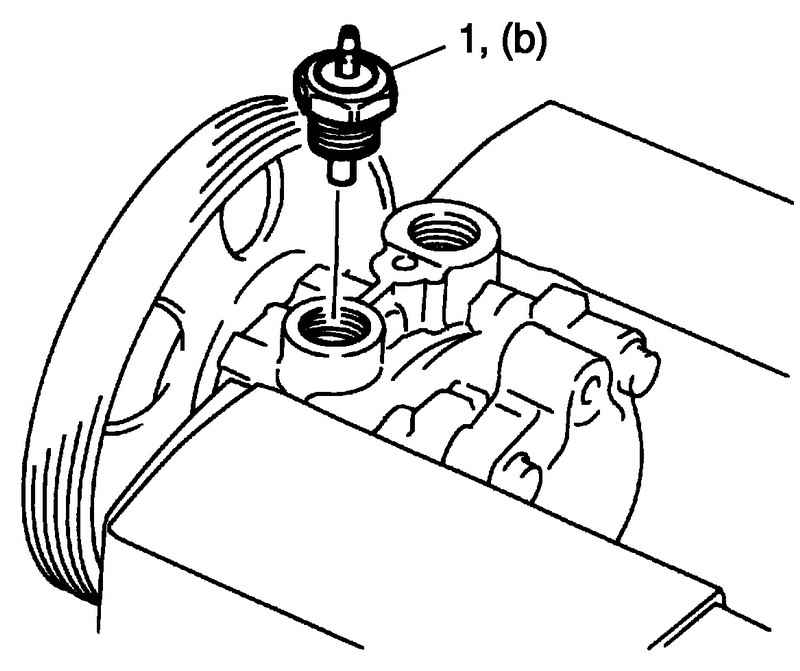

Рис. 5.79. Установка датчика давления в корпус насоса

Установите датчик давления 1 в корпус (рис. 5.79).

Момент затяжки датчика давления (b): 28 Н·м.

Нанесите жидкость для гидросистем на предохранительный клапан (регулятор потока).

Установите предохранительный клапан (регулятор потока) в корпус насоса.

Установите пружину.

Нанесите жидкость для гидросистем на уплотнительные кольца заглушки.

Установите уплотнительные кольца на заглушку.

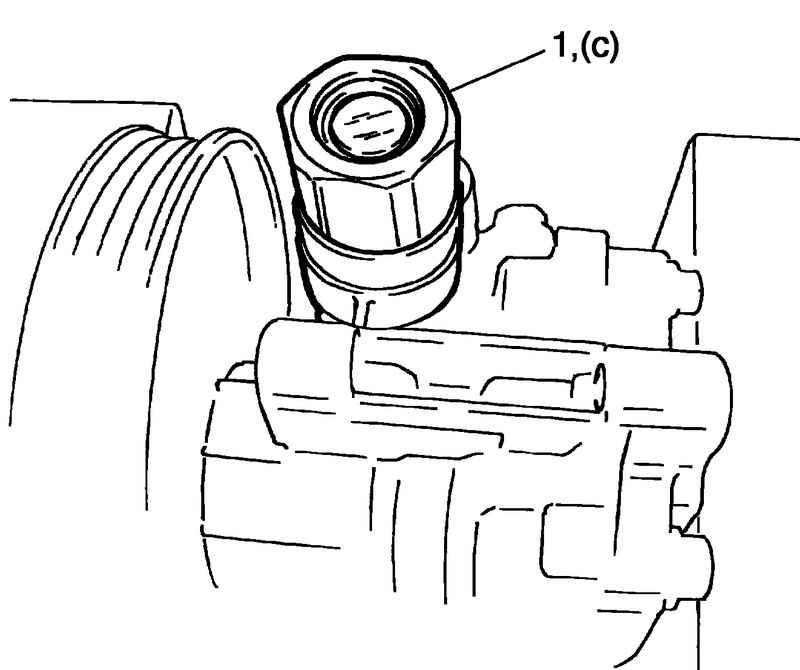

Рис. 5.80. Установка заглушки

Затяните заглушку 1 номинальным усилием затяжки (рис. 5.80).

Момент затяжки заглушки (c): 60 Н·м.

Нанесите жидкость для гидросистем на уплотнительное кольцо штуцера всасывания.

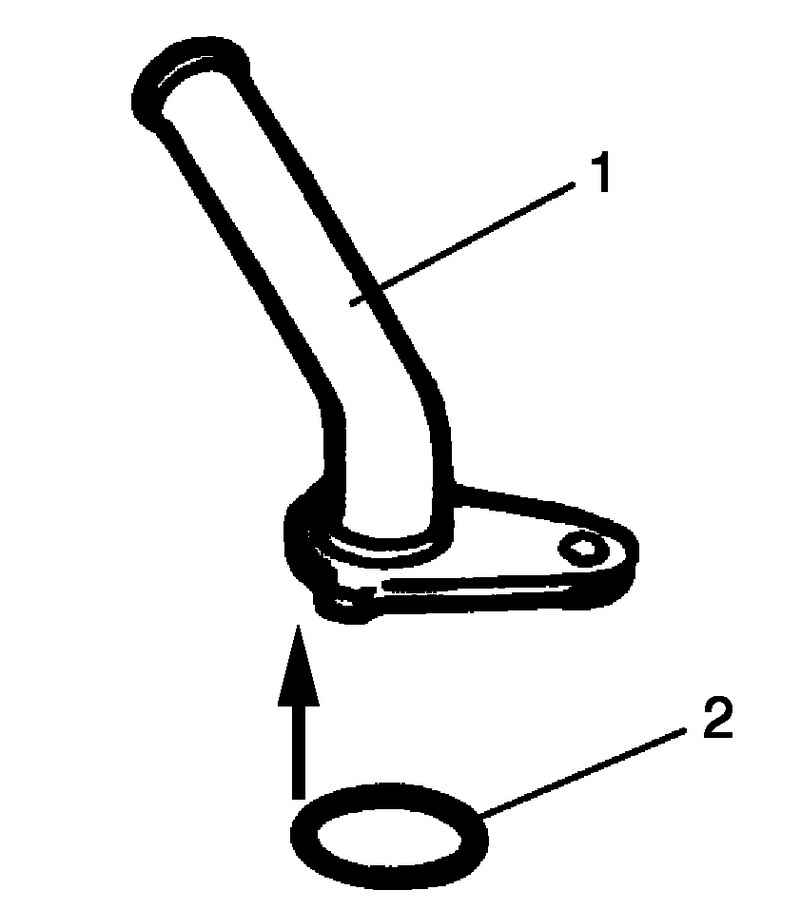

Рис. 5.81. Установка уплотнительного кольца на штуцер всасывания

Установите уплотнительное кольцо 2 на штуцер всасывания 1 (рис. 5.81).

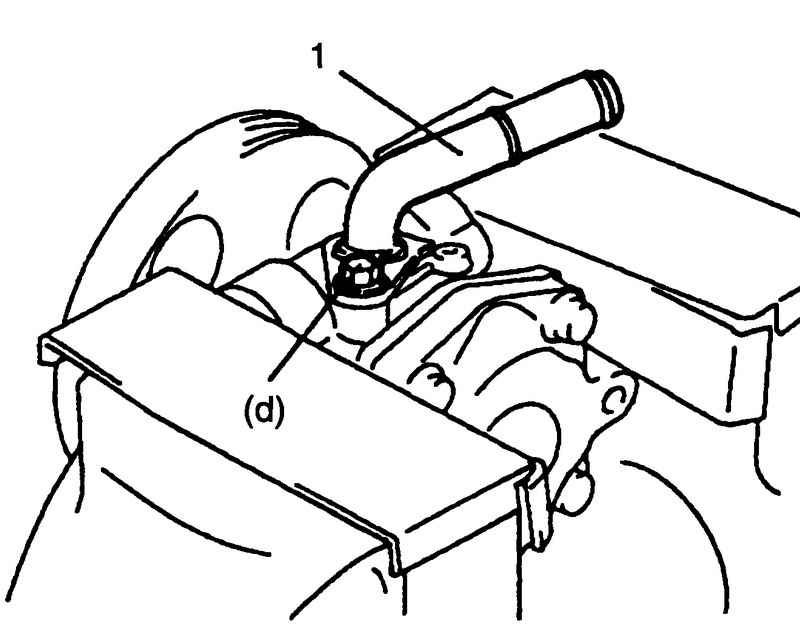

Рис. 5.82. Установка штуцера всасывания

Установите штуцер всасывания 1 в корпус, как показано на рисунке, затем затяните болт штуцера всасывания номинальным усилием затяжки (рис. 5.82).

Момент затяжки болтов штуцера всасывания (d): 12 Н·м.
