5.2.14. Проверка приводного ремня насоса гидроусилителя рулевого управления на автомобиле

Снимите нижнюю крышку двигателя с правой стороны.

Проверьте ремень на наличие трещин, порезов, деформации, износа и загрязнений.

Если обнаружен дефект, замените ремень привода гидроусилителя рулевого управления. См. «Снятие и установка приводного ремня насоса гидроусилителя рулевого управления».

Проверьте натяжение ремня измерив его отклонение при приложении усилия приблизительно с 10 кг в средней точке и отрегулируйте в случае необходимости.

Прогиб ремня усилителя рулевого управления: «a» – 5,5–8,5 мм, «b» – 4,0–9,0 мм.

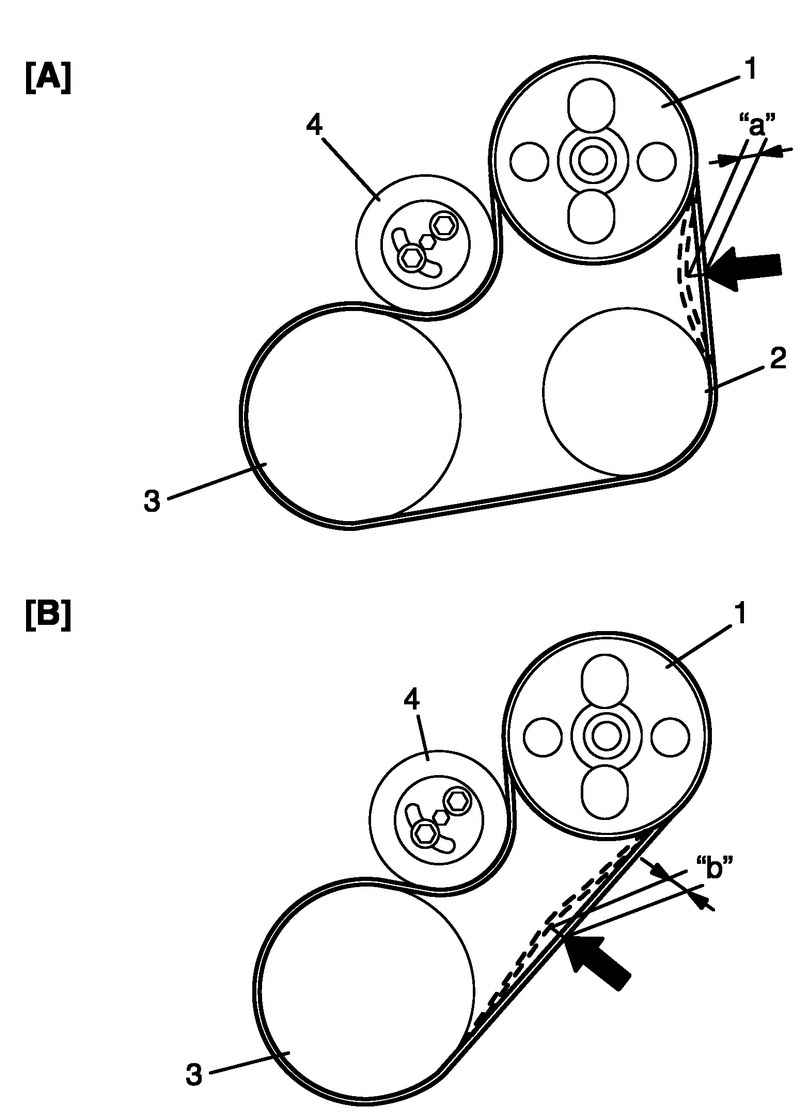

Рис. 5.42. Контур приводного ремня насоса гидроусилителя рулевого управления: А – для автомобиля, оборудованного системой кондиционирования воздуха; B – для автомобиля, не оборудованного системой кондиционирования воздуха; 1 – шкив насоса гидроусилителя рулевого управления; 2 – шкив компрессора системы кондиционирования воздуха; 3 – шкив коленчатого вала; 4 – шкив натяжения
