5.2.5. Снятие и установка выключателя зажигания с противоугонным устройством

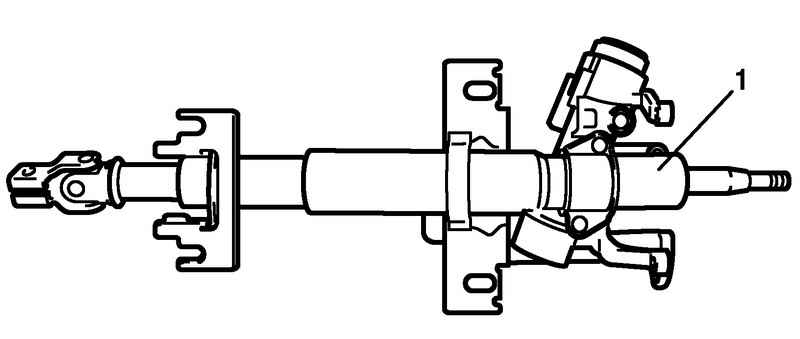

Рис. 5.27. Рулевая колонка

Снимите рулевую колонку 1 (рис. 5.27).

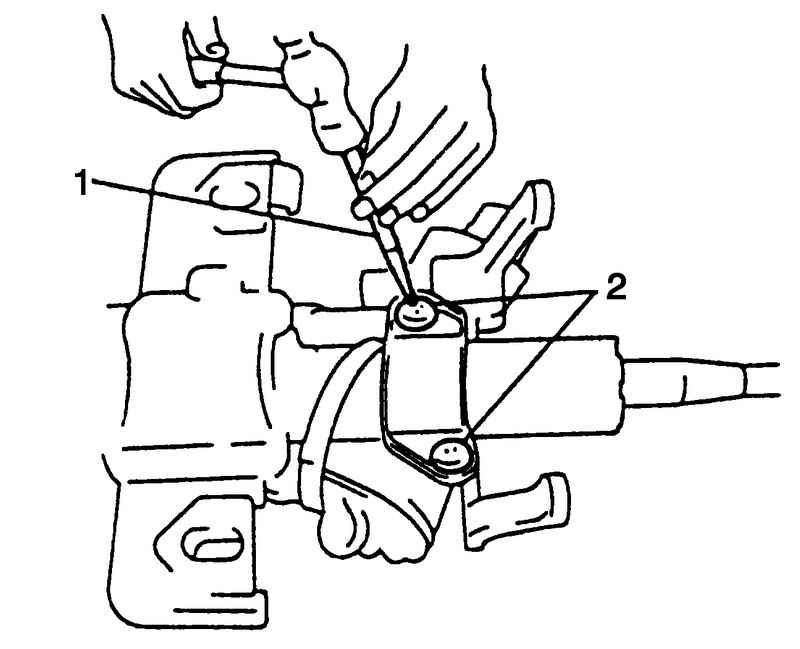

Рис. 5.28. Отворачивание болтов крепления блокиратора рулевого управления

Используя кернер 1 ослабьте и отверните болты крепления блокиратора рулевого управления 2 (рис. 5.28).

ПРИМЕЧАНИЕ Следите за тем, чтобы не повредить алюминиевые детали корпуса блокиратора рулевого управления.

Поверните ключ зажигания в положение «ACC» или «ON» и снимите выключатель зажигания с противоугонным устройством с рулевой колонки.

Сориентируйте продолговатое отверстие 1 вала рулевого управления 2 по центру отверстия 3 в колонке 4.

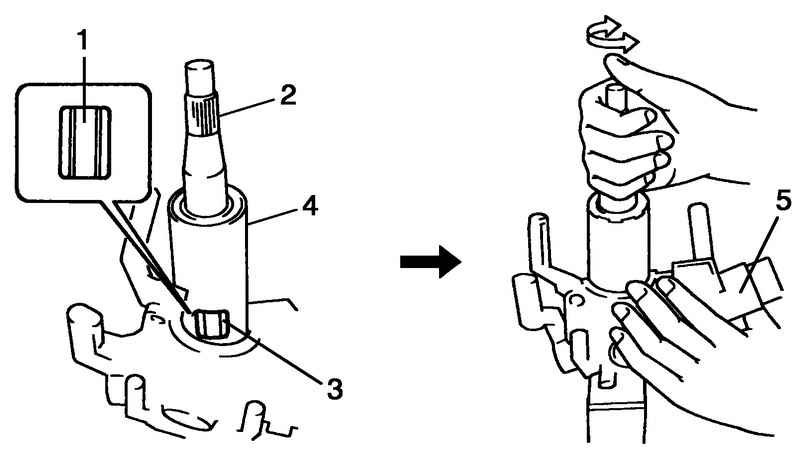

Рис. 5.29. Установка выключателя зажигания

Поверните ключ зажигания в положение «ACC» или «ON» и установите выключатель зажигания с противоугонным устройством 5 на колонку 4 (рис. 5.29).

Поверните ключ зажигания в положение «LOCK» и извлеките его из замка.

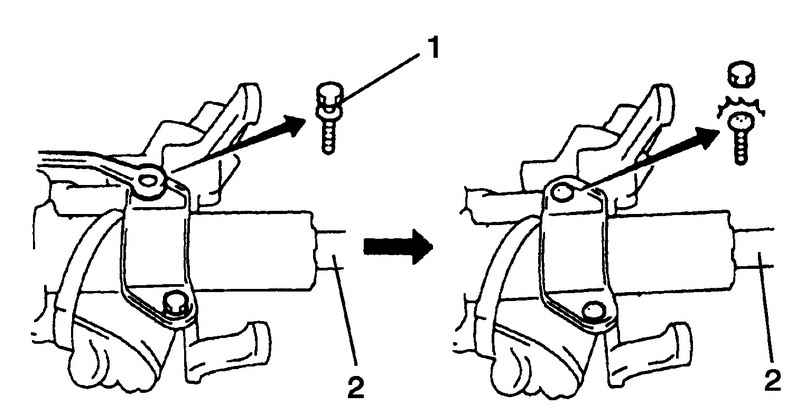

Рис. 5.30. Проверка работы блокиратора вала

Совместить втулку на замке с продолговатым отверстием 1 рулевого вала 2 и проверьте работу блокиратора вала (рис. 5.30).

Затяните новые болты 1 до отрыва головки каждого болта (рис. 5.30).

Поверните ключ зажигания в положение «ACC» или «ON», чтобы убедиться, что рулевой вал 2 вращается без помех. Также проверьте работу замка.

Установите рулевую колонку см. «Снятие и установка рулевой колонки».
