9.2.1.3.1. Строение

Компоненты LSPV можно разделить на три группы следующим образом.

• "A": блок сенсора
  • Основные части этого блока - рычаг и пружина, которые реагируют на изменение в высоте транспортного средства в нагруженном состоянии и преобразуют ее в нагрузку.
• "B": блок управления гидравлическим давлением
  • В этот блок входит ступенчатый поршень и механизм клапана, осуществляющий линейное регулирование.
• "C": отказоустойчивый блок, сохраняющий работоспособность при отказе отдельных элементов.
  • Основные части этого блока – камера, которая уменьшает гидравлическое давление от тормозной системы передних колес и отказоустойчивый поршень, который освобождает механизм клапана в блоке управления, соединенный с тормозом заднего колеса в случае возникновения любых неисправностей в тормозной системе передних колес.

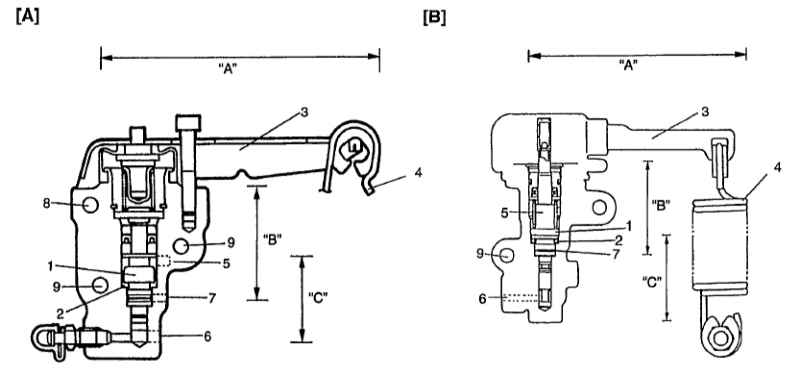

A — тип A B — тип B 1 — поршень 2 — манжета 3 — рычаг LSPV 4 — пружина сенсора	5 — от первичной камеры главного цилиндра (тормоз задних колес) 6 — от вторичной камеры главного цилиндра (тормоз передних колес) 7 — к тормозу задних колес 8 — штифт 9 — отверстие для болта
