20.3.2.2. Генератор
|
- Не путайте полярность клемм IG и L.
- Не создавайте короткое замыкание между клеммами IG и L. Всегда соединяйте эти клеммы через лампу.
- Не соединяйте заряд между L и E.
- При соединении зарядного устройства или вольтодобавочной батареи к батарее автомобиля см. Раздел, посвященный зарядке батареи.
|
Неполадки в системе зарядки могут быть выявлены при следующих условиях:
- Неисправная работа лампы-указателя.
- Недостаточно заряженная батарея, о чем свидетельствует медленный запуск двигателя или темная поверхность индикатора заряда.
- Чрезмерно заряженная батарея, о чем свидетельствует вытекание избыточного количества электролита из выходов.
Слабо закрепленный приводной шкив, плохо затянутые монтажные болты, изношенные или грязные подшипники, поврежденные диод и статор могут вызвать шум в генераторе.
Тип 60 A
|
B — разъем генератора (клемма батареи)
D — ложная клемма
E — заземление
F — клемма обмотки возбуждения
IG — клемма зажигания
L — клемма лампы
|

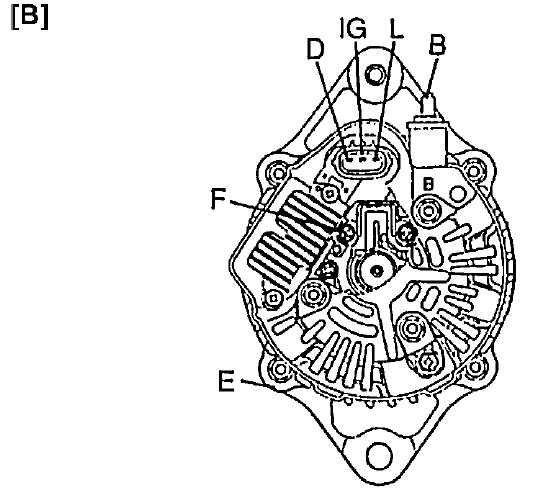

Тип 70 A
|
B — разъем генератора (клемма батареи)
D — ложная клемма
E — заземление
F — клемма обмотки возбуждения
IG — клемма зажигания
L — клемма лампы
|

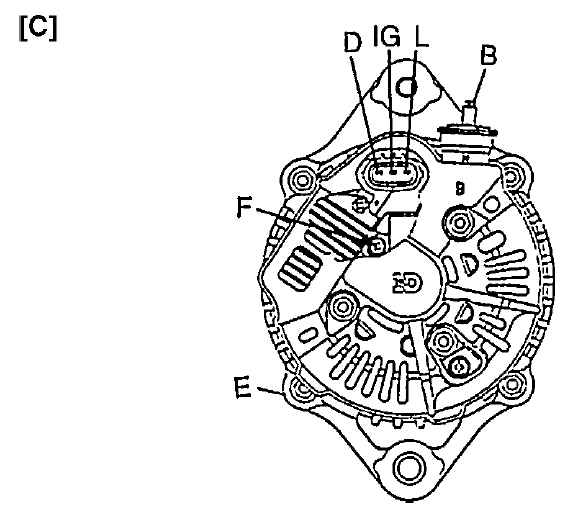

Тип 80 A
|
B — разъем генератора (клемма батареи)
D — ложная клемма
E — заземление
F — клемма обмотки возбуждения
IG — клемма зажигания
L — клемма лампы
|
Неисправность в работе лампы-указателя
|
Неисправность
|
Возможная причина
|
Способ устранения
|
|
Лампа заряда не горит при включенном зажигании и выключенном двигателе
|
Перегорел предохранитель
|
Проверьте предохранитель
|
|
Перегорела лампа
|
Замените лампу
|
|
Слабый контакт в проводах (слабые соединения проводов)
|
Затяните слабые соединения
|
|
Неисправен регулятор IC (60 A)
|
Проверьте генератор
|
|
Неисправен регулятор IC или обмотка возбуждения (70 A и 80 A)
|
Проверьте генератор
|
|
Слабый контакт щетки и кольцевого токоприемника (70 A и 80 A)
|
Отремонтируйте или замените
|
|
Лампа заряда не гаснет при работающем двигателе (батарее требуется частая зарядка)
|
Ослаблен или изношен приводной ремень
|
Отрегулируйте или замените приводной ремень
|
|
Неисправен регулятор IC или генератор
|
Проверьте систему зарядки
|
|
Неисправна проводка
|
Почините проводку
|
|
