20.1.1.1. Расположение узлов

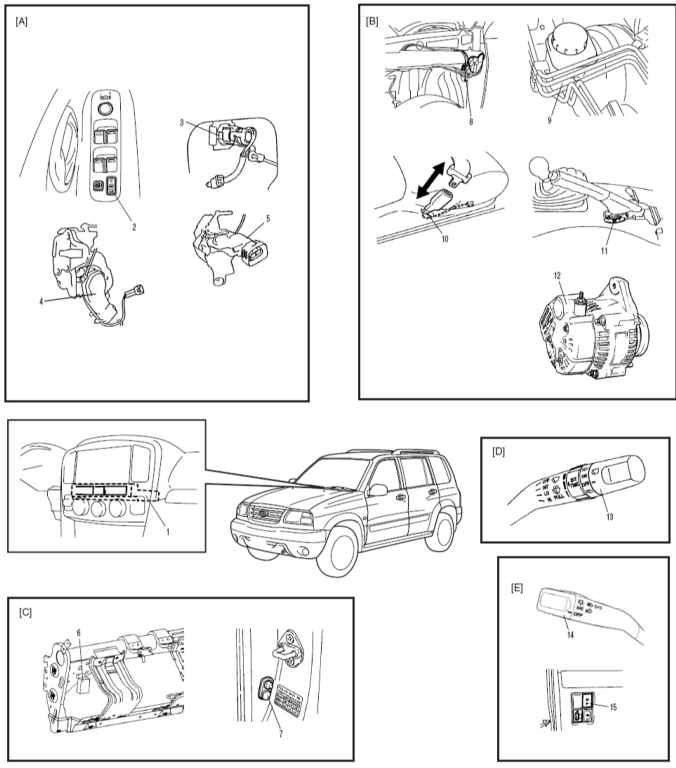

Расположение блока управления кузовной электроникой и связанных систем

A — компоненты электрозамка двери
B — приборная панель (элементы входного сигнала)
C — система, позволяющая попасть в салон автомобиля без ключа («Доступ-без-ключа») (элементы входного сигнала: 6,7 и индикатор, напоминающий о наличии ключа в замке зажигания)
D — управление очистителем и омывателем заднего стекла (элементы входного сигнала)
E — система освещения (элементы входного сигнала: 14,15 и клемма генератора «L»)
1 — блок управления электроникой кузова
2 — переключатель ручной блокировки двери
3 — личинка замка двери
4 — силовой привод замка двери

5 — силовой привод замка багажника
6 — устройство, обеспечивающее доступ в салон автомобиля без ключа (если оборудован)
7 — концевой датчик положения двери водителя
8 — датчик уровня жидкости в бачке стеклоомывателя
9 — датчик уровня тормозной жидкости
10 — датчик пряжки ремня безопасности
11 — датчик включения ручного тормоза
12 — генератор
13 — включатель заднего дворника и стеклоомывателя
14 — включатель переднего и заднего света
15 — включатель противотуманных фар (если оборудован)
