20.1.2. Коды диагностики неисправностей
|
|
- Подготовить сканирующее устройство «SUZUKI».
|

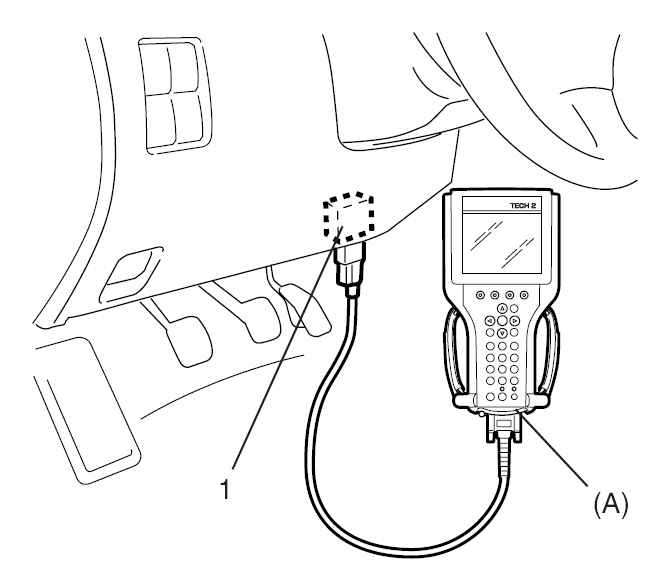

- При выключенном зажигании, присоединить устройство к разъему канала передачи данных (КПД) (1), находящемуся под приборной панелью со стороны кресла водителя. Дополнительное устройство (А): сканирующее устройство «SUZUKI».
|
- Включите зажигание.
- Прочтите диагностический код неисправности, изображенный на дисплее сканирующего устройства «SUZUKI» и распечатайте его или запишите.
- Для дополнительной информации см. Справочник механика.
- Если процесс передачи информации между блоком управления кузовной электроники и сканирующим устройством «SUZUKI» невозможен, проверьте, осуществляется ли этот процесс с блоком управления на другом автомобиле.
- Если процесс передачи информации в данном случае осуществляется, сканирующее устройство «SUZUKI» находится в исправном состоянии. Тогда проверьте разъем канала передачи данных и последовательную цепь, находящуюся в автомобиле, с которой процесс передачи информации осуществить не удалось.
- После завершения проверки, выключите зажигание и отсоедините сканирующее устройство «SUZUKI» от разъема канала передачи данных.
|
|
Без использования сканирующего устройства «SUZUKI»
|
|
|

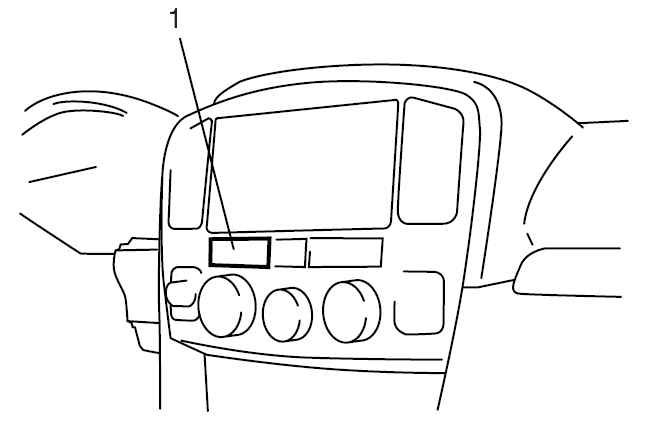

- Проверьте, что с включением зажигания включился и дисплей «Часы/Темп».
|
- Используя ремонтный провод (2), заземлите контакт диагностического коммутатора в месте контрольного соединения (3).
- При включенном зажигании и неработающем двигателе, прочтите КДН, изображенный на дисплее «Часы/Темп». Найдите соответствие в
Таблица диагностического кода неисправности (КДН).
- После того, как проверка будет закончена, выключите зажигание и отсоедините ремонтный провод от места контрольного соединения.
|

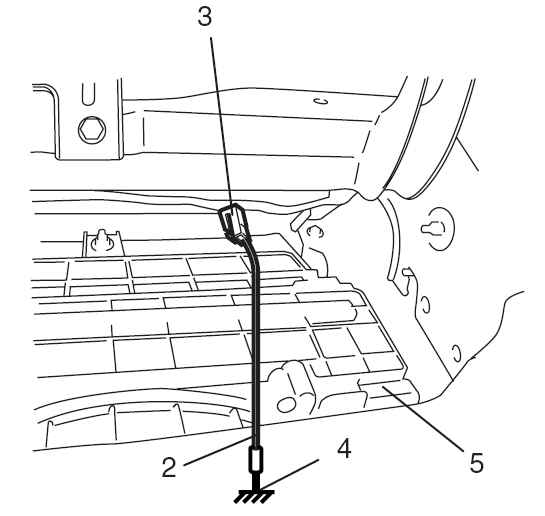

2 — ремонтный провод
3 — контрольное соединение
4 — «масса» корпуса
5 — фрагмент воздухозаборника
|
|
|
|
|
