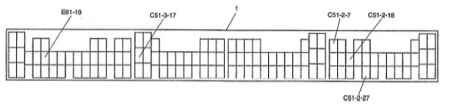

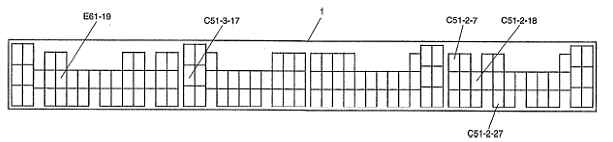

Проверьте напряжение на входе и выходе (напряжение между каждым схемой и заземлением кузова) электронного блока управления (PCM), соединив разъем электронного блока управления (РСМ), и включив выключатель зажигания.
|
Контакт
|
Схема
|
Цвет провода
|
Нормальное напряжение
|
Состояние
|
|
Е61-19
|
Лампочка индикатора полного привода
|
Or/B
|
10-14 Вольт
|
Рычаг переключ. передач: 2Н или N
|
|
0-1 Вольт
|
Через 4 секунды после переключения рычага перекл. передач в 4Н или 4L
|
|
С51-2-7
|
Воздушный насос (Мотор насоса и перепускной клапан)
|
R
|
0-1 Вольт
|
Рычаг переключ. передач: 2Н или N
|
|
10-14 Вольт
|
Через 1 секунду после переключения рычага перекл. передач в 4Н или 4L
|
|
С51-2-18
|
Выключатель полного привода
|
B/Or
|
10-14 Вольт
|
Рычаг переключ. передач: 2Н или N
|
|
0-1 Вольт
|
Рычаг переключ. передач: 4Н или 4L
|
|
С51-3-17
|
Заземление
|
B/Bl
|
0-1 Вольт
|
—
|
|
С51-2-27
|
Воздушный насос (выключатель давления)
|
P
|
0-1 Вольт
|
Рычаг переключ. передач: 2Н или N
|
|
10-14 Вольт
|
Через 4 секунды после переключения рычага перекл. передач в 4Н или 4L
|
