12.1.3.8. Шумоподавитель

ПОРЯДОК ВЫПОЛНЕНИЯ

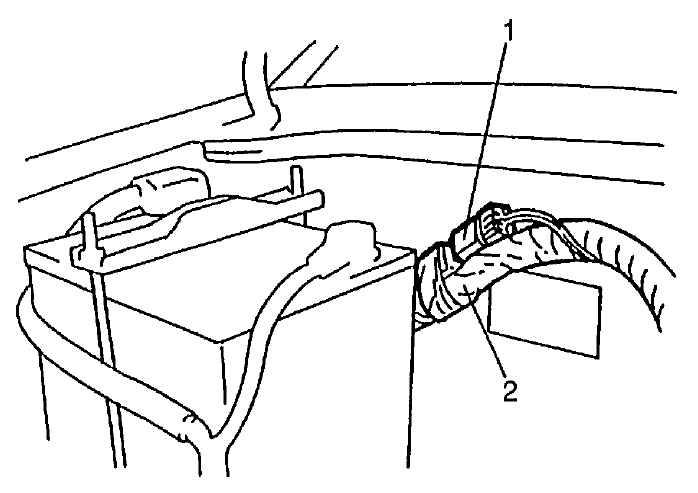

Отключите муфту шумоподавителя (1).
Снимите шумоподавитель (1).

1 — шумоподавитель
2 — монтажный жгут двигателя

Осмотр

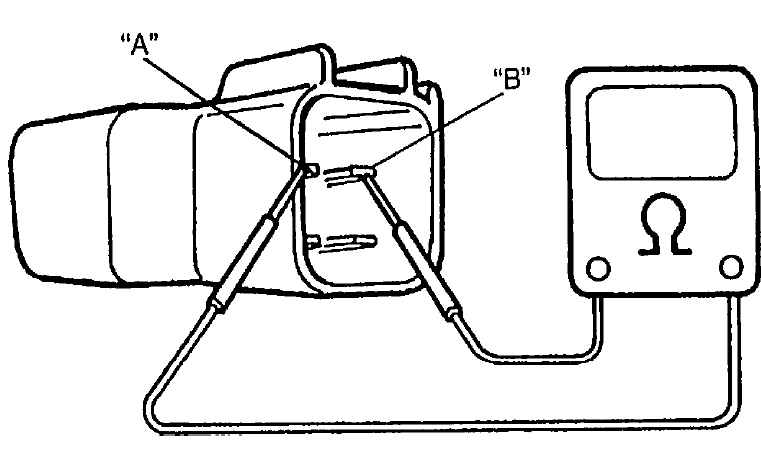

Используя омметр, проверьте и убедитесь, что конденсатор в шумоподавителе не проводит ток.

Если результат проверки не удовлетворительный, замените шумоподавитель.

Установка

Для установки, проведите процедуру снятия в обратном порядке.
