12.1.3.6. Резистор опережение зажигания (если установлен)

ПОРЯДОК ВЫПОЛНЕНИЯ

При отключенном зажигании, снимите ECM (или PCM).

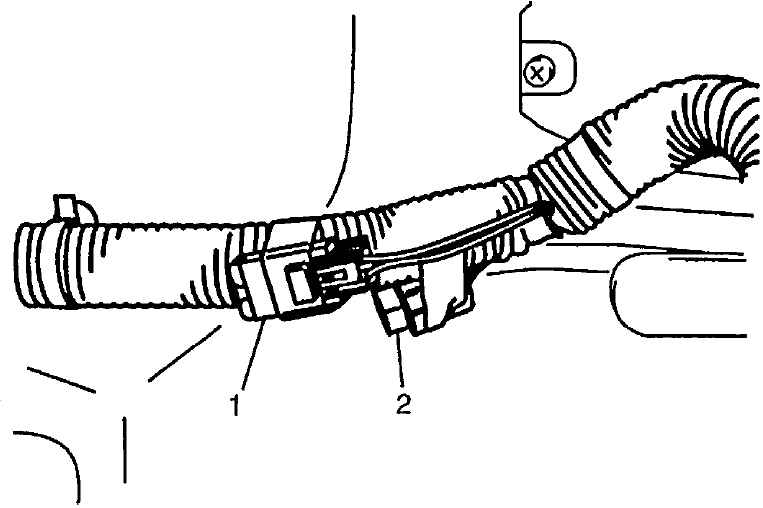

Снимите резистор опережения зажигания (2).

1 — шумоподавитель
2 — резистор опережения зажигания

Осмотр

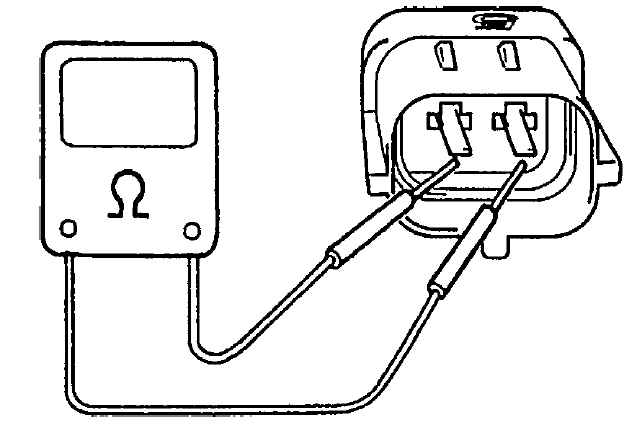

Измерьте сопротивление резистора опережения зажигания, используя омметр.

В зависимости от номера на резисторе опережения зажигания, значения резистора меняются следующим образом (см. табл. ниже).

1	0	6	980 — 1020
2	80 — 84	7	1.47 — 1.53
3	157 — 163	8	2.16 — 2.24
4	265 — 274	9	3.53 — 3.67
5	421 — 439	10	6.08 — 6.32
N	666 — 694 i	11	11.8 — 12.2

Если результат проверки не удовлетворительный, замените резистор опережения зажигания.

Установка

Для установки выполните процедуру снятия в обратном порядке.
