13.7. Снятие и установка заднего бампера

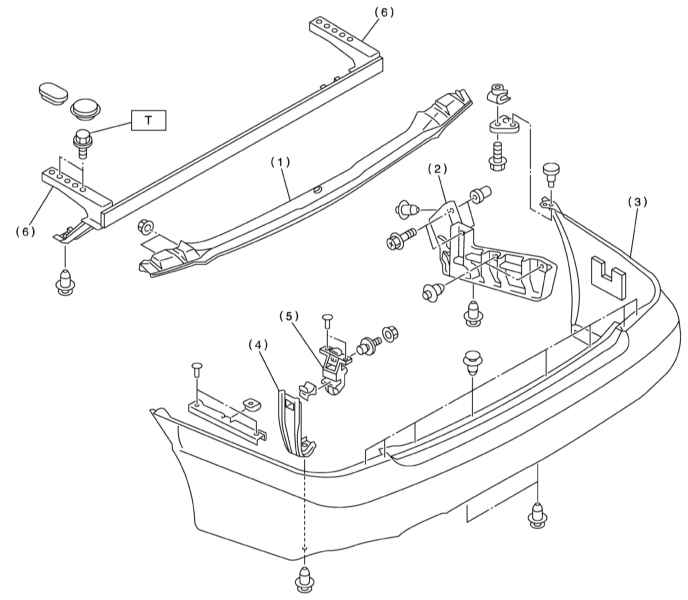

1. Детали установки заднего бампера на моделях Legacy Седан представлены на иллюстрации.

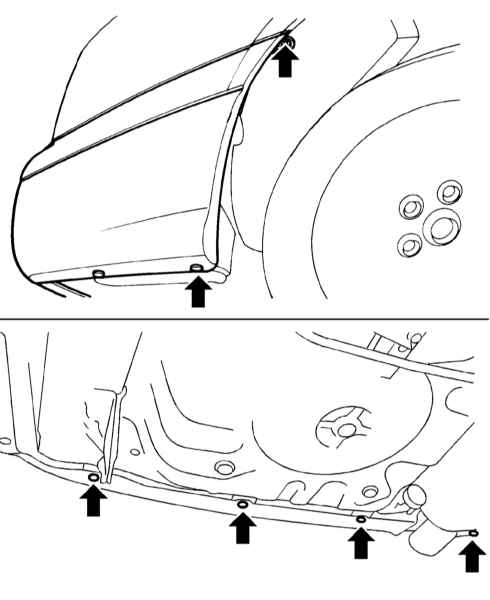

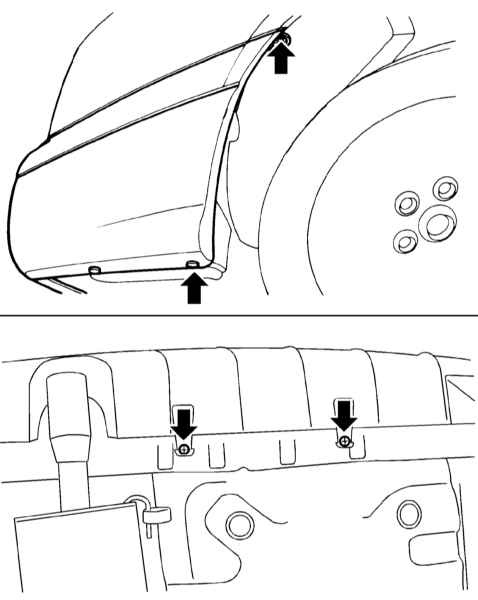

2. Поддомкратьте задок автомобиля и установите его на подпорки.

3. Выверните болты и извлеките фикдоступ к которым открывается из-под автомобиля.

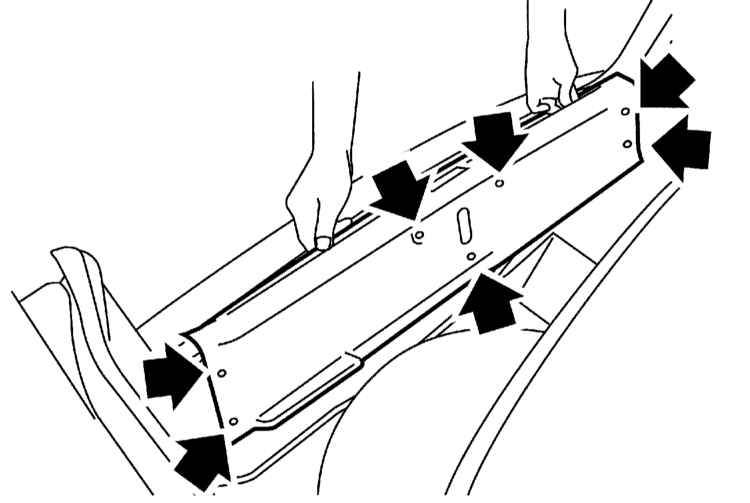

4. Отпустите фиксаторы и снимите накладку с нижнего края проема багажного отделения.

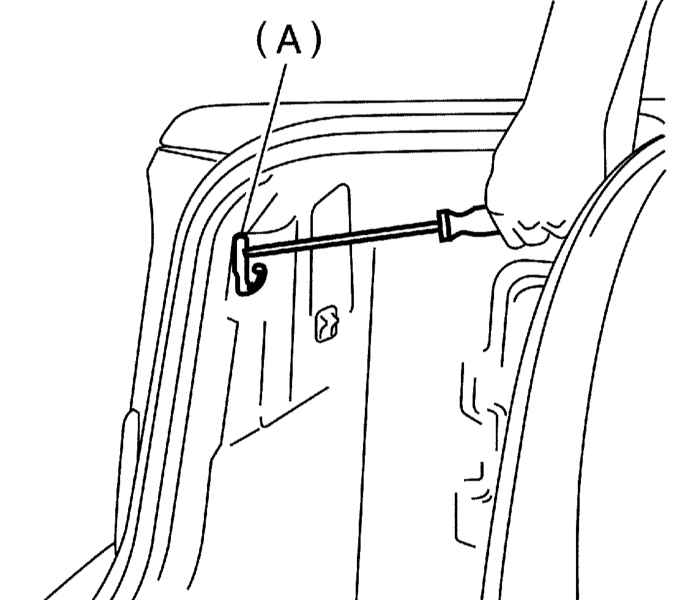

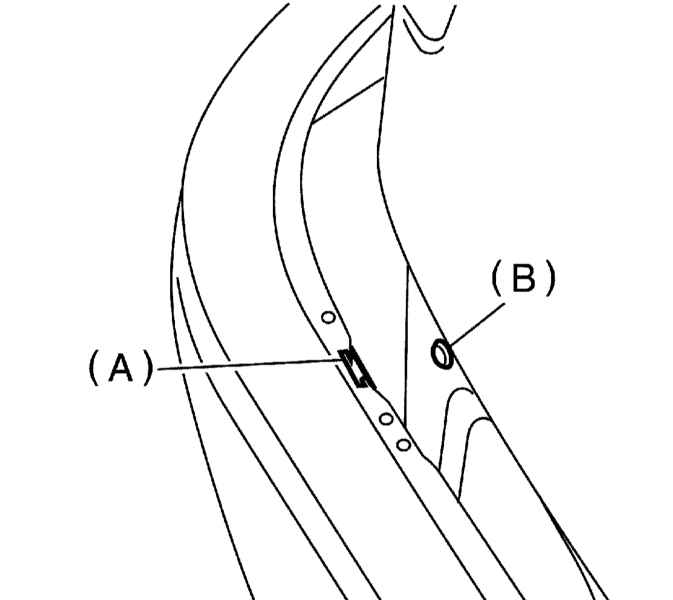

5. С целью обеспечения возможности оттягивания задних краев панелей боковой обивки багажного отделения, снимите установленные в верхних углах проема крюки. А — Крюк

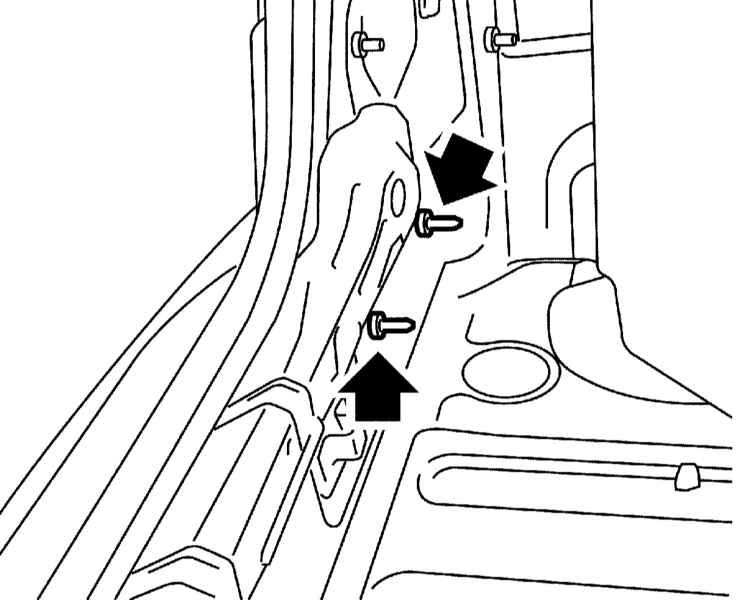

6. Отогните задние края боковых панелей отделки и отдайте четыре (по две с каждой стороны панели задка) гайки крепления сборки заднего бампера.

7. Извлеките верхние фиксаторы и отделите накладку бампера от несущей балки.

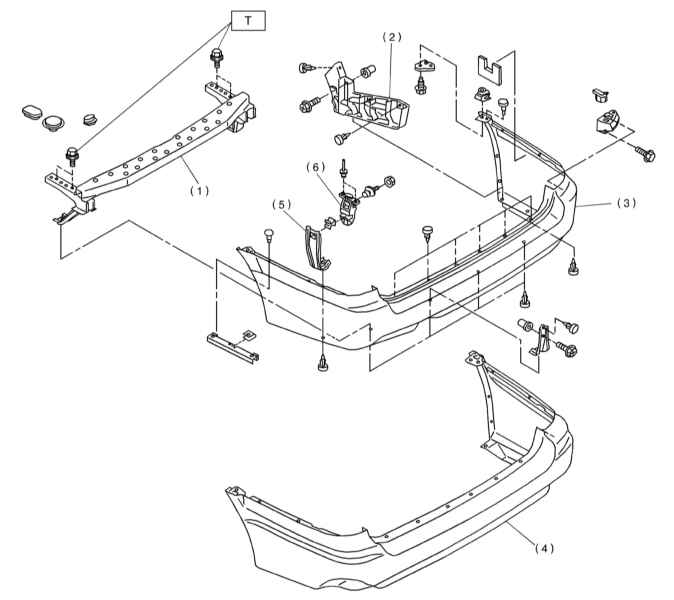

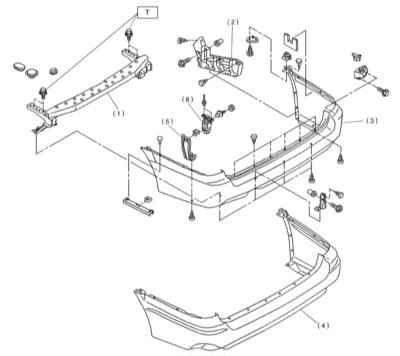

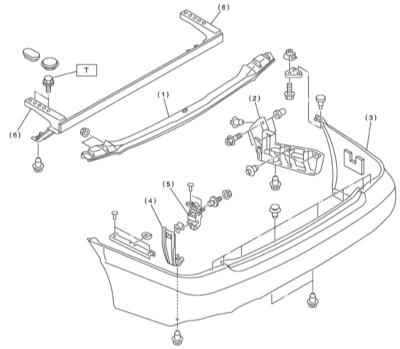

1. Детали установки заднего бампера на моделях Legacy Универсал/Outback представлены на иллюстрации.
2. Поддомкратьте задок автомобиля и установите его на подпорки.

3. Выверните болты и извлеките фиксаторы крепления накладки бампера, доступ к которым открывается из-под автомобиля.

4. Снимите оборудованные ящиками боковые панели пола багажного отделения (см. Раздел Снятие и установка элементов внутренней отделки), отогните задние края панелей боковой обивки багажного отделения и снимите защитные крышки головок задних болтов.

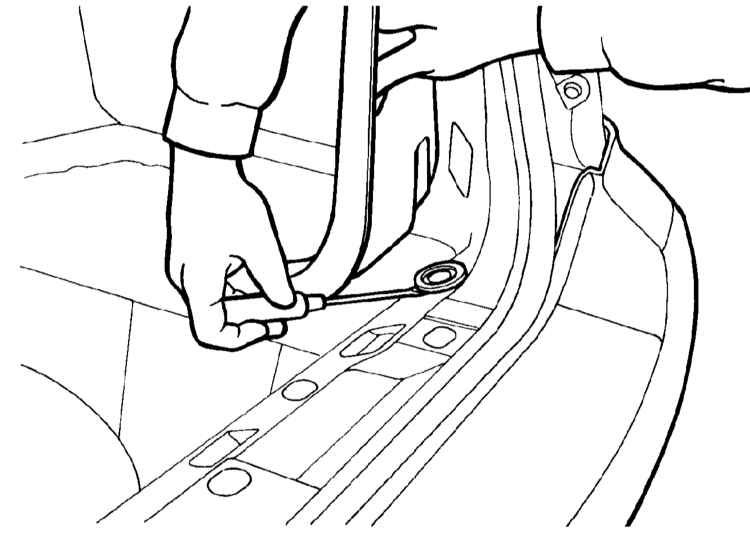

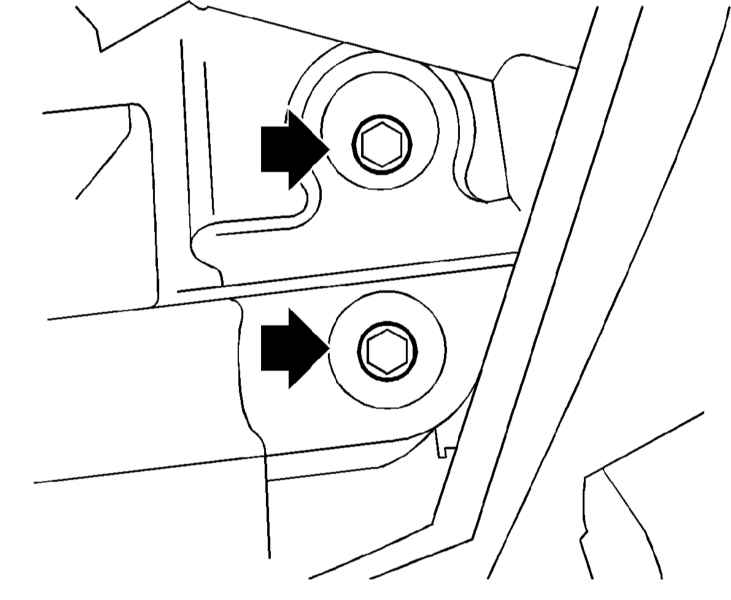

5. Отпустите четыре (под два с каждой стороны багажного отделения) крепежных болтаи снимите сборку заднего бампера с автомобиля.

6. Извлеките оставшиеся верхние и нижние фиксаторы и отделите накладку от балки бампера.
