13.29. Снятие, обслуживание и установка стеклоочистителей и компонентов тракта подачи омывающей жидкости

1. Отведите рычаг стеклоочистителя от ветрового стекла.

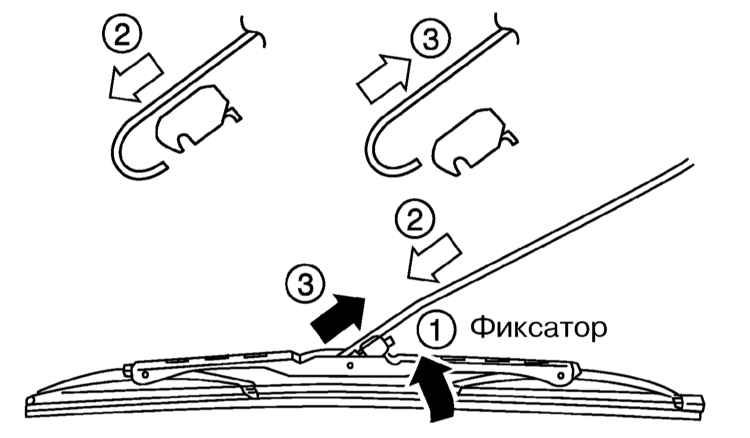

2. Отжав стопорный язычок, снимите щетку с рычага.

3. Оттянув наружу фиксатор, извлеките резиновый рабочий элемент из рамки щетки.

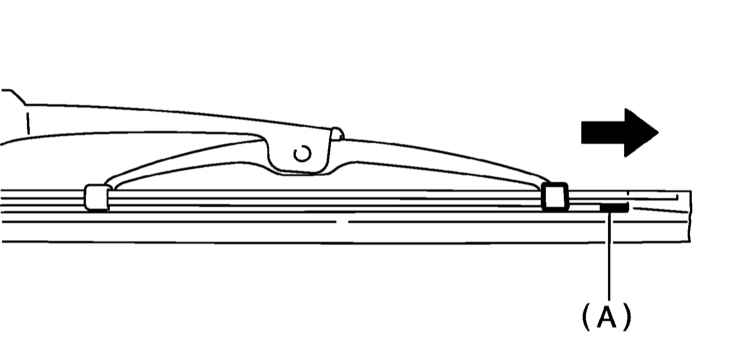

4. Заправьте в щетку новый рабочий элемент, - проследите, чтобы фиксатор оказался с обращенной в сторону рычага стороны щетки. Удостоверьтесь в надежности защелкивания фиксатора.

1. Откройте капот.
2. Снимите защитные колпачки крепежных гаек.

3. Отпустите гайки и снимите рычаги.

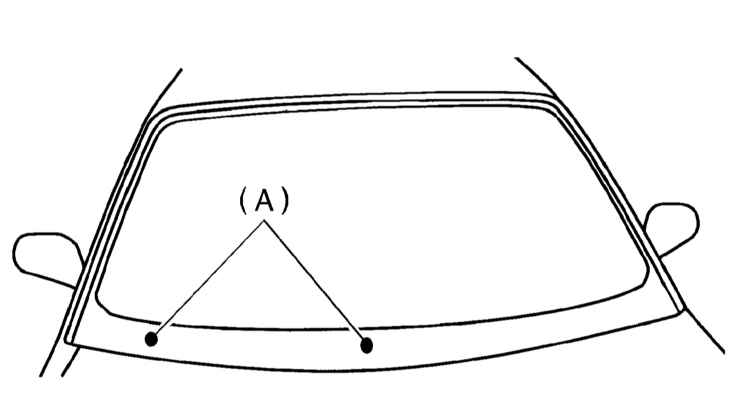

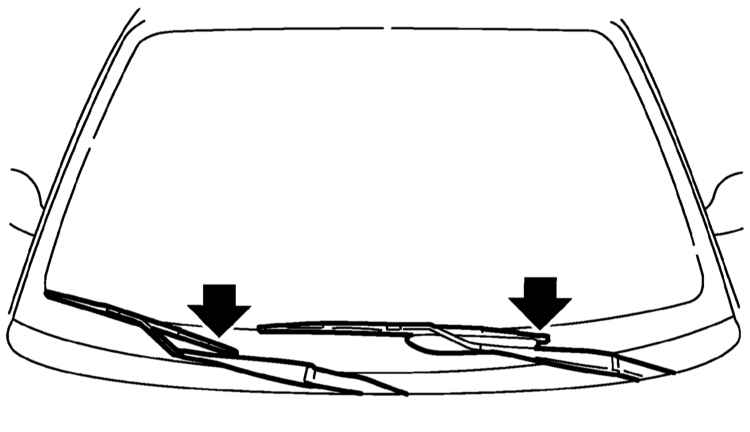

4. Установка производится в обратном порядке. Закончив установку, однократно активируйте стеклоочистители, затем выровняйте рычаги таким образом, чтобы средние точки щеток оказались непосредственно над керамическими установочными метками на панели ветрового стекла.

Описание процедуры проверки исправности функционирования приводного электромотора приведено в Разделе Проверка исправности функционирования электромоторов привода стеклоочистителей, снятие, проверка и установка управляющего реле заднего стеклоочистителя на моделях Legacy Универсал/Outback Главы Бортовое электрооборудование.

1. Снимите панель переднего обтекателя (см. Раздел Снятие и установка переднего обтекателя).
2. Отсоедините электропроводку от приводного электромотора.

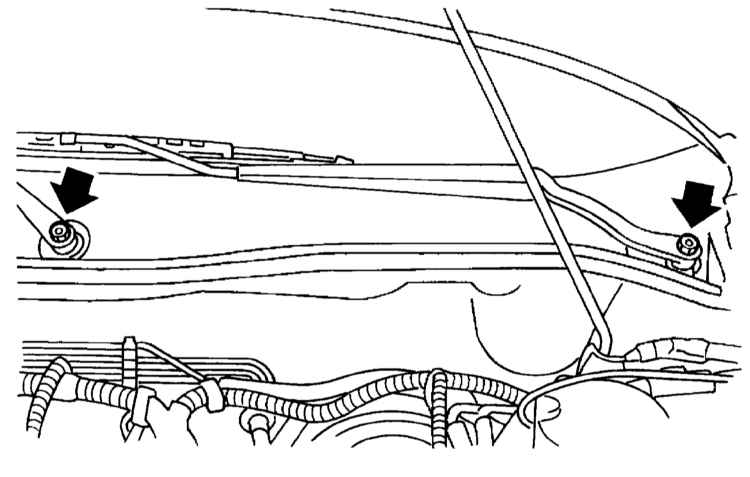

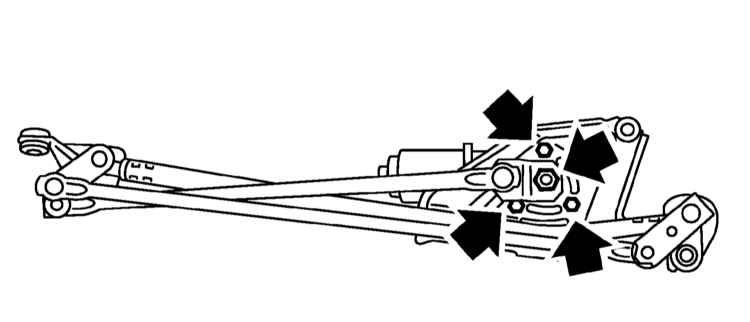

3. Отпустите крепежные болты и гайки и снимите сборку привода стеклоочистителей.

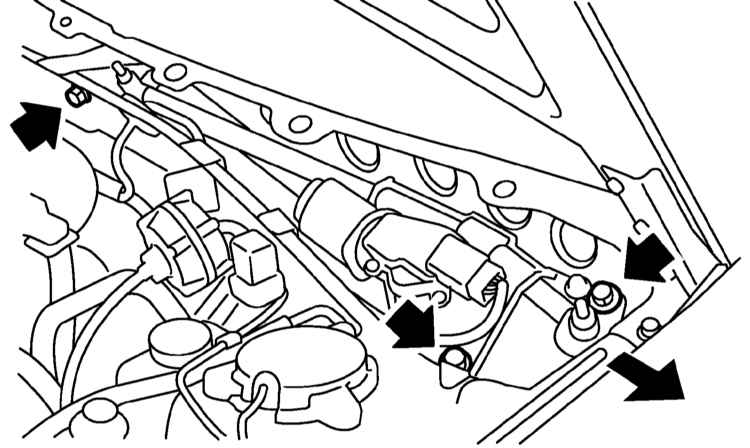

4. В случае необходимости отдайте крепежные болты и гайки и снимите со сборки приводной электромотор.

5. Установка производится в обратном порядке.

Описание процедур снятия/установки и проверки состояния управляющего реле приведено в Разделе Проверка исправности функционирования электромоторов привода стеклоочистителей, снятие, проверка и установка управляющего реле заднего стеклоочистителя на моделях Legacy Универсал/Outback Главы Бортовое электрооборудование.

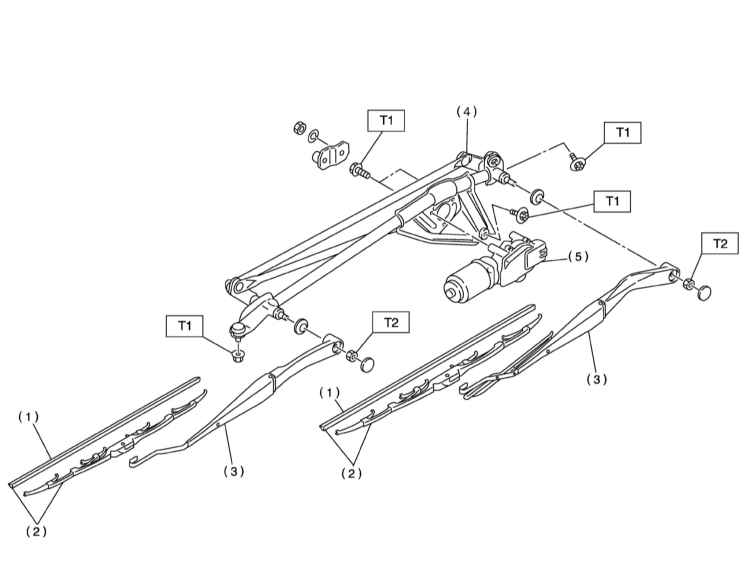

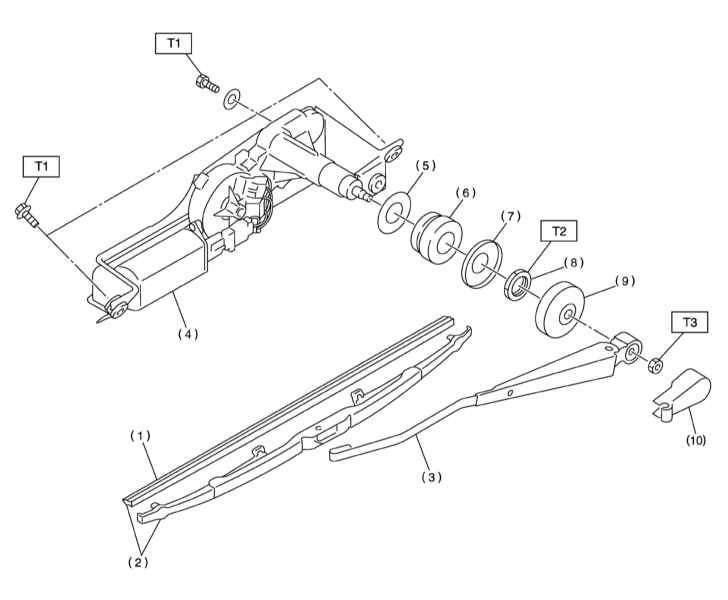

Детали конструкции стеклоочистителей показаны на иллюстрации.

Описание процедуры проверки исправности функционирования приводного электромотора приведено в Разделе Проверка исправности функционирования электромоторов привода стеклоочистителей, снятие, проверка и установка управляющего реле заднего стеклоочистителя на моделях Legacy Универсал/Outback Главы Бортовое электрооборудование.

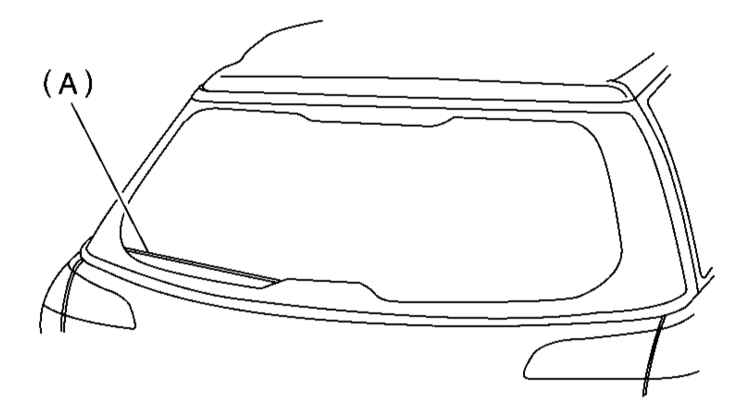

1. Снимите рычаг стеклоочистителя (см. выше).

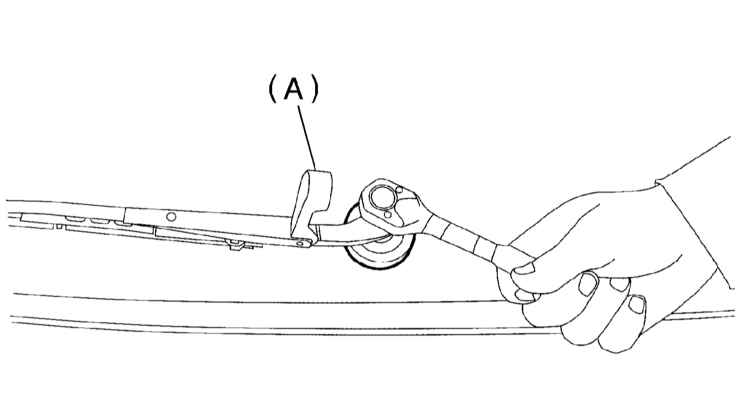

2. Снимите защитную крышку, крепежную гайку, дистанционные шайбы и резиновую подушку.
3. Снимите нижнюю панель внутренней отделки двери задка (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
4. Отпустите фиксатор жгута электропроводки, затем рассоедините контактный разъем приводного электромотора.

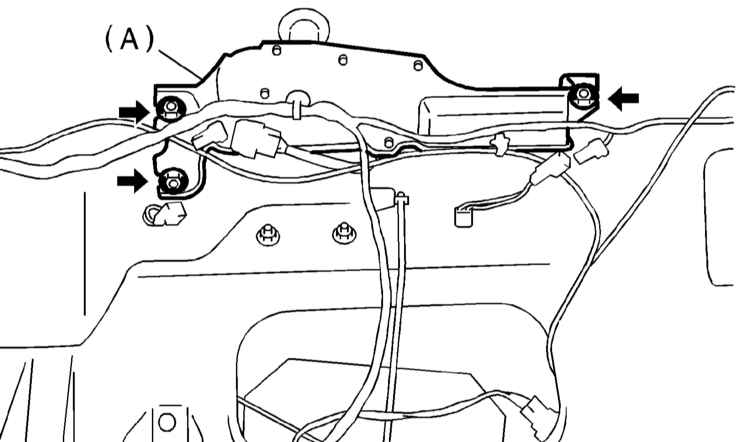

5. Выверните крепежные болты и снимите сборку приводного электромотора.

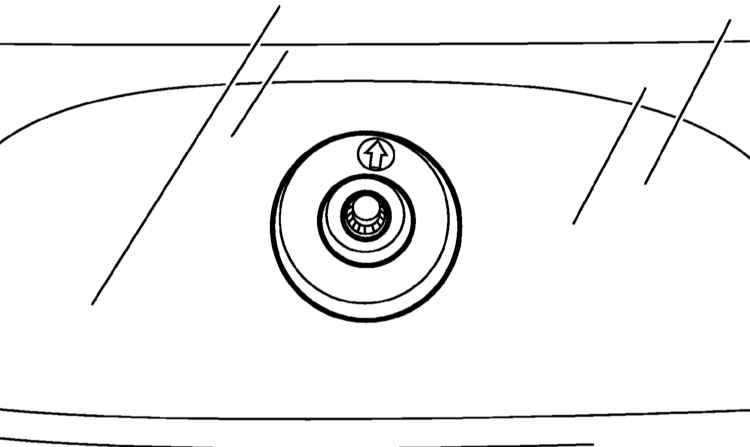

6. Установка производится в обратном порядке, - проследите, чтобы резиновая подушка оказалась развернута меткой в виде стрелки вверх.

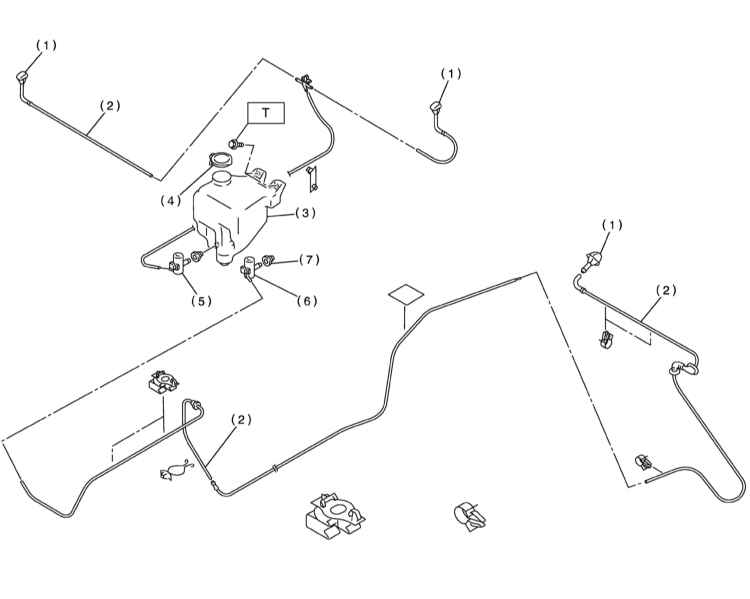

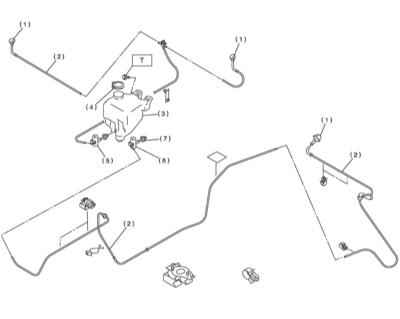

1. Откройте капот и отсоедините от приемных штуцеров подлежащего замене сопла шланг подачи омывающей жидкости.

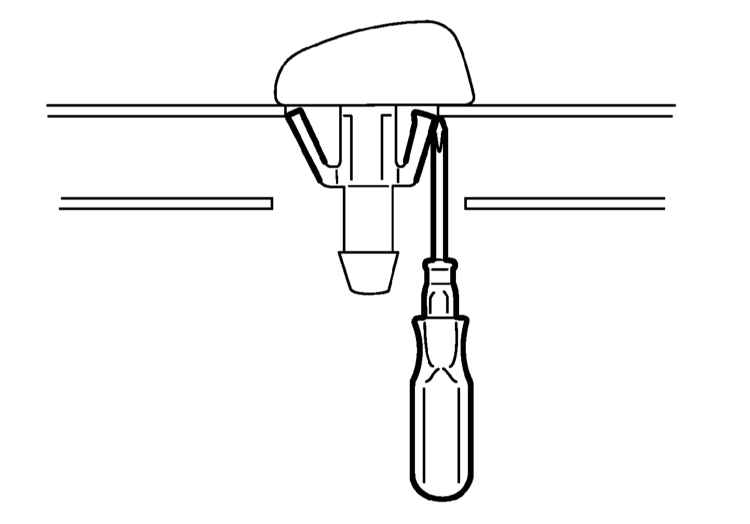

2. Отверткой, либо другим подходящим инструментом отожмите стопорные язычки и высвободите сопло из панели капота.

3. Установка производится в обратном порядке, - проследите, чтобы шланг подачи омывающей жидкости не оказался перекручен.

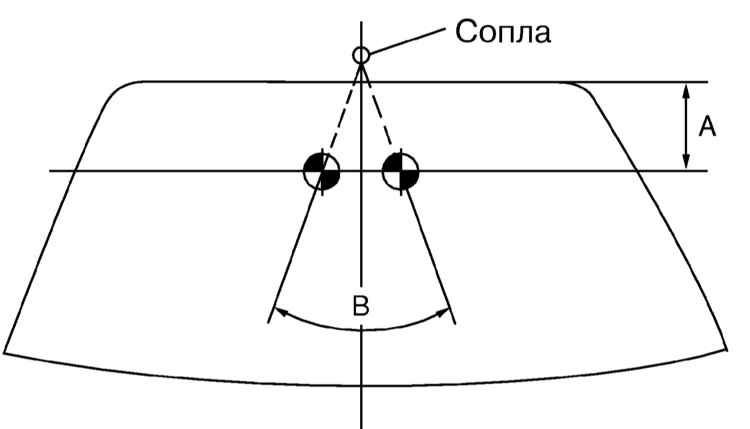

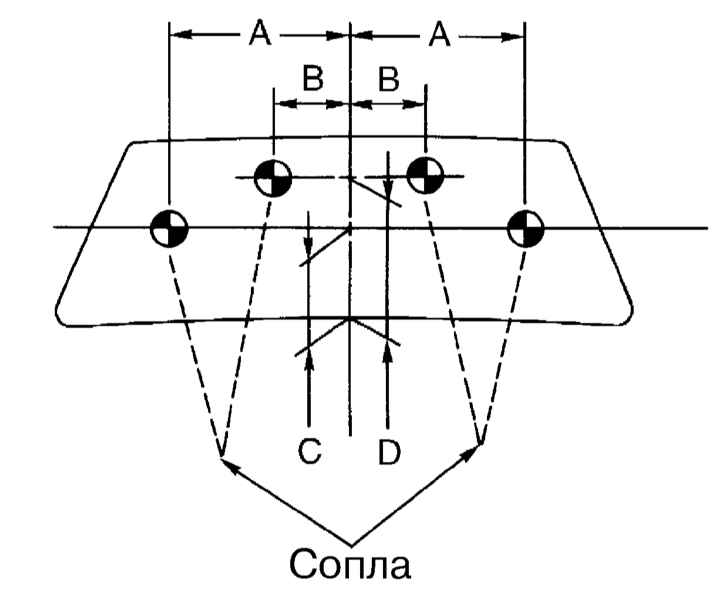

4. Отрегулируйте сопла в соответствии с приведенной на иллюстрации схемой. А: 350 мм В: 150 мм С: 300 мм D: 600 мм

1. Снимите стоп-сигнал верхнего уровня (см. Главу Бортовое электрооборудование).
2. Отсоедините от приемного штуцера сопла шланг подачи омывающей жидкости.
3. Отверткой, либо другим подходящим инструментом отожмите стопорные язычки и высвободите сопло из панели двери задка.
4. Установка производится в обратном порядке, - проследите, чтобы шланг подачи омывающей жидкости не оказался перекручен.

5. Отрегулируйте сопло в соответствии с приведенной на иллюстрации схемой. А: 60 мм В: 42°

1. Откройте капот.

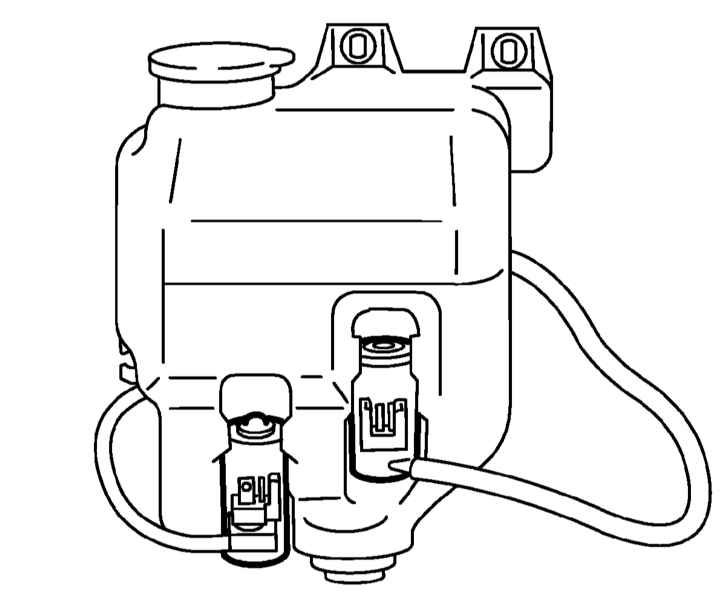

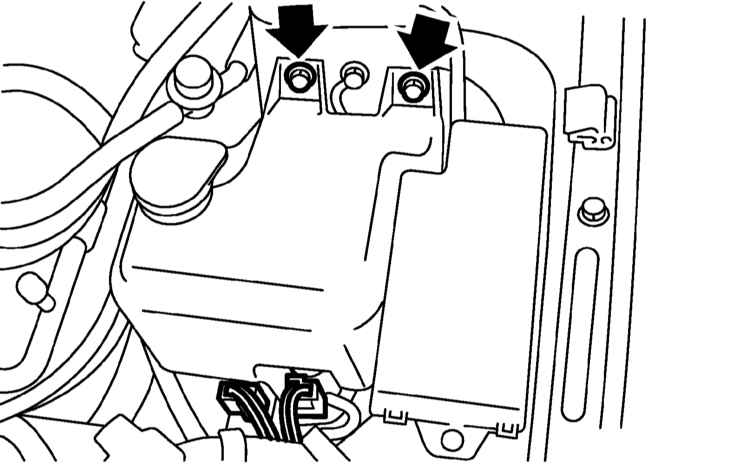

2. Выверните два крепежных болта, отсоедините шланг(и) и контактный разъем(ы) электропроводки насоса(ов) подачи омывающей жидкости.

3. Снимите резервуар.

4. Высвободите подозреваемый (или нуждающийся в замене) насос из посадочной втулки в корпусе резервуара.

5. Подав на клеммы насоса напряжение с батареи, удостоверьтесь в исправности вращения электромотора.
6. Установка производится в порядке, обратном порядку демонтажа компонентов.
