13.27. Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников

1. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).

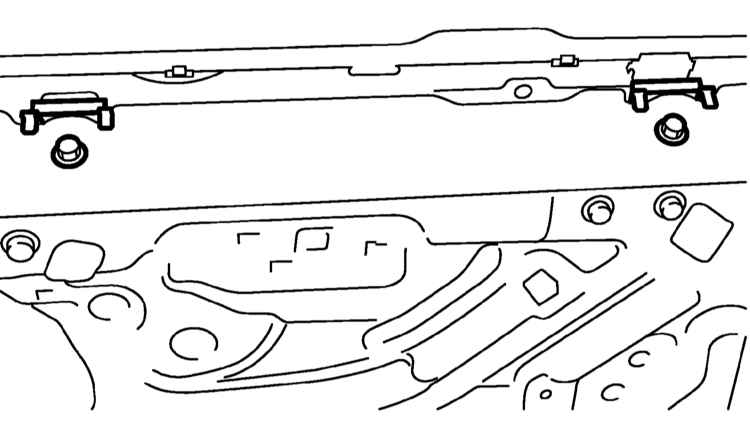

2. Снимите внутреннюю ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).

3. Снимите внутренние секции стабилизаторов..

4. Снимите дверное зеркало заднего вида (см. Раздел Снятие, обслуживание и установка зеркал заднего вида).

5. Снимите треугольную панель основания зеркала.

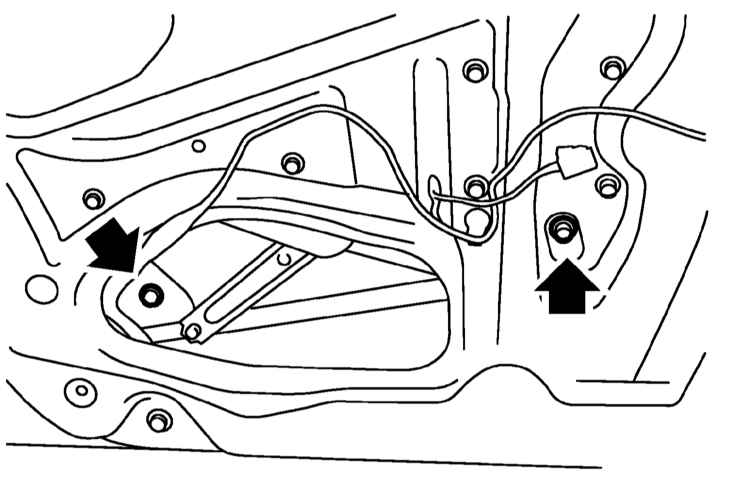

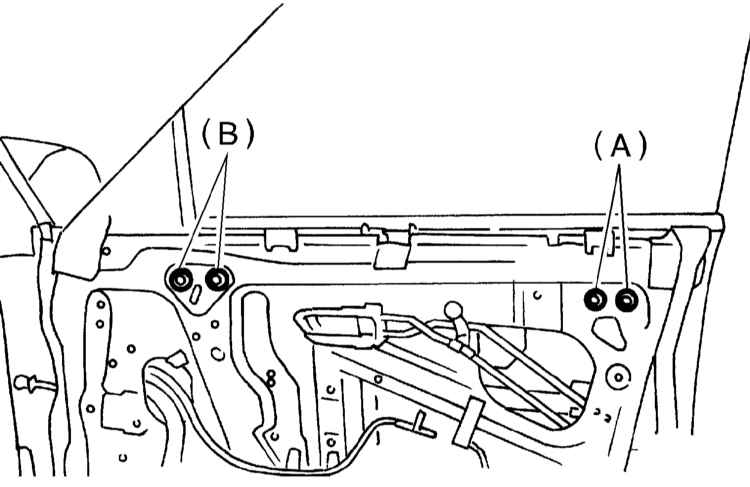

6. Активировав электропривод, приведите стекло в соответствующее положение и через сервисные отверстия в дверной панели отдайте две крепежных гайки.

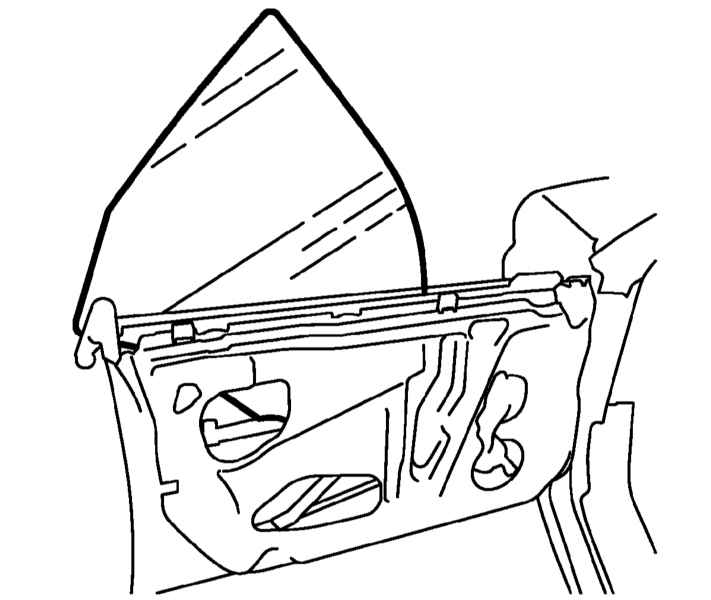

7. Поднимая вверх, извлеките стекло из дверной панели.   Во избежание выхода приводного механизма из зацепления не поднимайте регулятор в закрытое положение после извлечения стекла!

8. Установка производится в обратном порядке, - проследите за правильностью попадания стекла в переднюю и заднюю направляющие.
9. Закончив установку, отрегулируйте положение стекла в двери (см. далее).

Перед тем как приступать к регулировке стекла удостоверьтесь, что все болты всех регулировочных элементов (стабилизаторы, направляющие, верхний упор) отпущены, а стекло поднято до упора в верхнюю секцию уплотнителя оконного проема.

1. Временно затяните регулировочный болт с одной стороны задней направляющей, зафиксировав его в средней точке вытянутого отверстия в дверной панели.

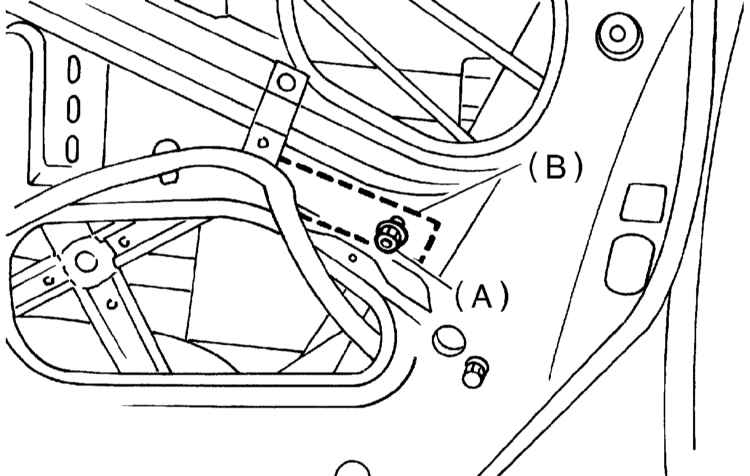

2. Временно затяните канал В регулятора в положении слегка ниже средней точки вытянутого отверстия.

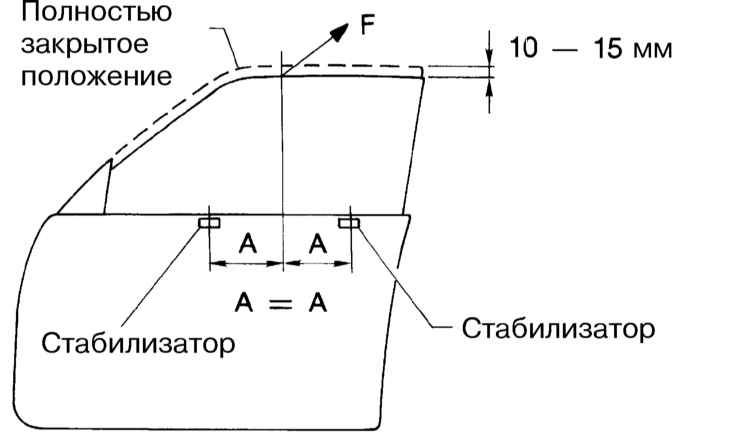

3. Опустите стекло на 10 ÷ 15 мм и, отжимая верхний край с усилием F = 45 ± 5 Н, прикладываемым в точке, расположенной на вертикали, проходящей посередине между двумя наружными стабилизаторами, прижмите внутренний стабилизатор к поверхности стекла с усилием 10 ± 5 Н и зафиксируйте его в этом положении.

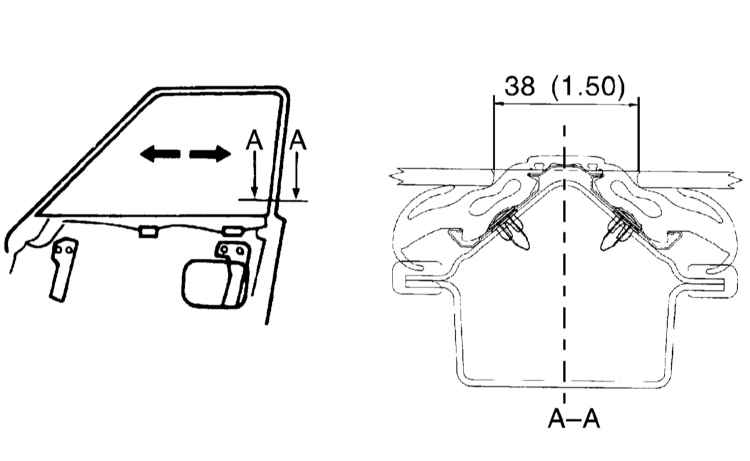

4. Отпустите крепежные гайки и сдвиньте направляющие стекла в соответствующем направлении, добиваясь правильного продольного положения стекла в оконном проеме.

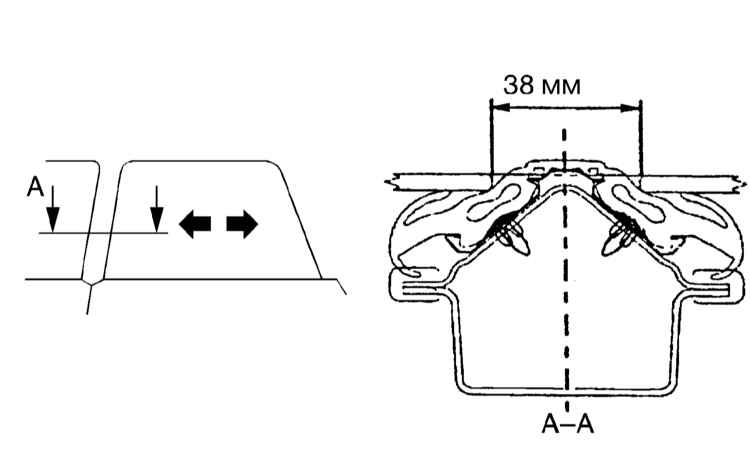

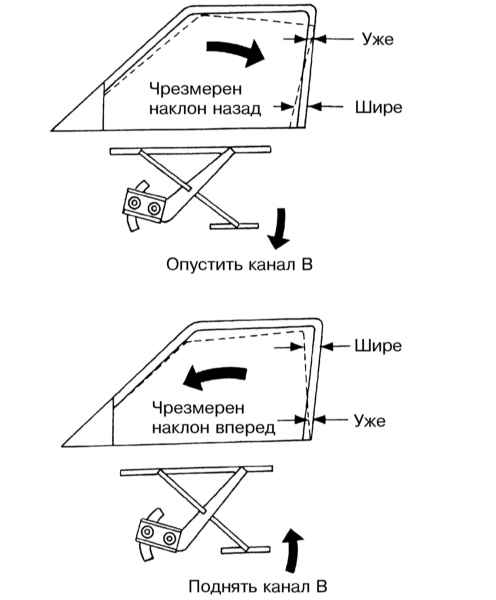

5. Для выравнивания наклона стекла в оконном проеме относительно задней (стоечной) кромки рамы отпустите регулировочную гайку канала В регулятора, затем выставьте стекло, корректируя положение канала В.

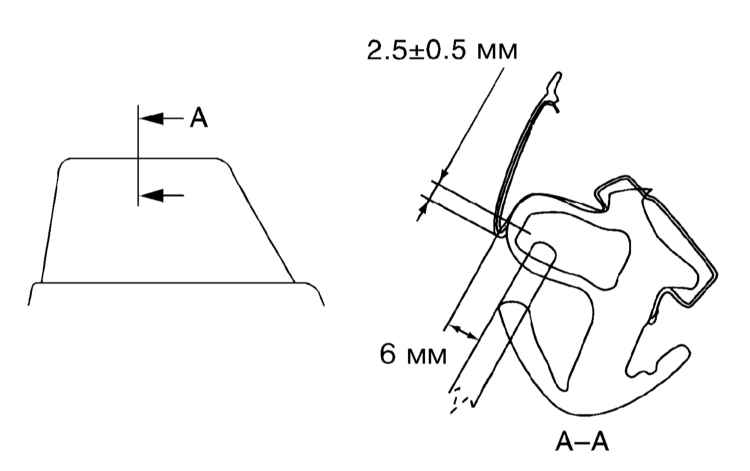

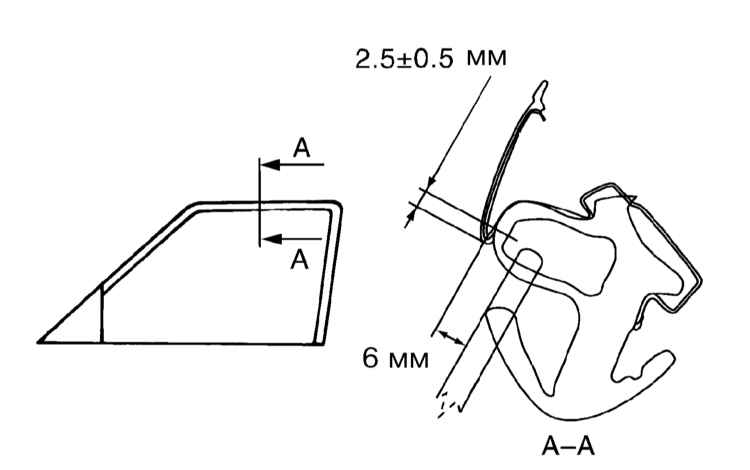

6. Для регулировки прижима верхнего края стекла закройте дверь, поднимите стекло в указанное на иллюстрации положение относительно верхней секции уплотнителя. Зафиксируйте стекло в положении, когда его верхний упор слегка касается держателя.

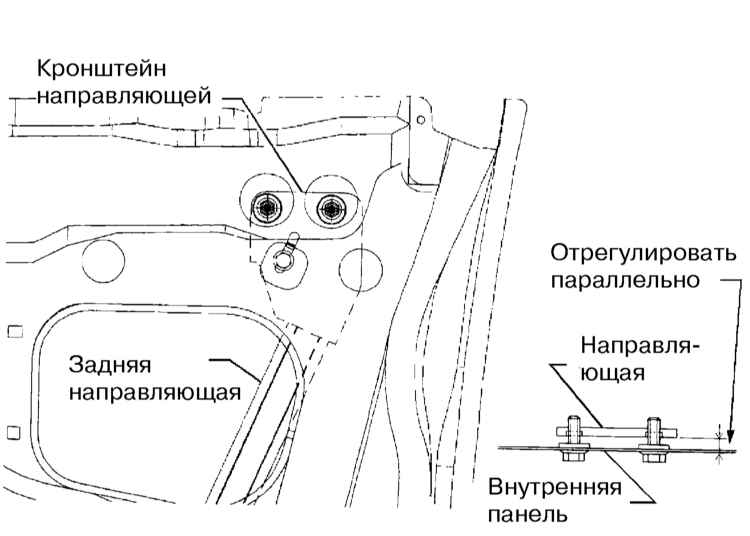

7. Визуально оцените положение стекла относительно молдинга и постарайтесь добиться удовлетворительного результата поочередным вращением двух регулировочных болтов задней направляющей, - во избежание нежелательного смещения направляющей вперед-назад, не отпускайте одновременно две гайки.   Во избежание нарушения плавности регулировки не наклоняйте кронштейн направляющей к внутренней панели!

8. Действуя в аналогичной манере, отрегулируйте вторую направляющую.

В общем случае обе направляющие должны быть отрегулированы одинаково, однако, иногда может возникнуть ситуация, когда данное правило должно быть нарушено. Тем не менее, следует учесть, что вывод одной направляющей в максимум, а второй в минимум приводит к заметным перегрузкам регулятора при активации стеклоподъемника!

9. Закончив регулировку, затяните крепежные гайки.

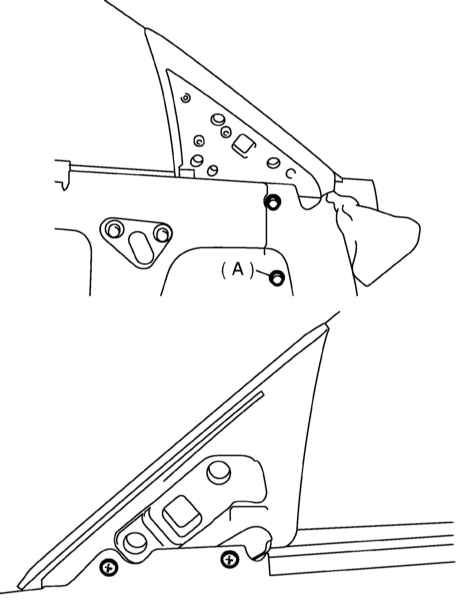

10. Удостоверьтесь в отсутствии зазора между передним краем стекла и треугольной панелью опоры зеркала, в случае необходимости отпустите три стяжных болта и подрегулируйте положение панели при помощи нижнего (регулировочного) болта.

Наличие зазора между передним краем стекла и треугольной панель опоры зеркала чревато развитием аэродинамического шума при высоких скоростях движения.

11. Закончив, затяните весь крепеж.

1. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
2. Снимите внутреннюю ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
3. Снимите оконное стекло (см. выше).

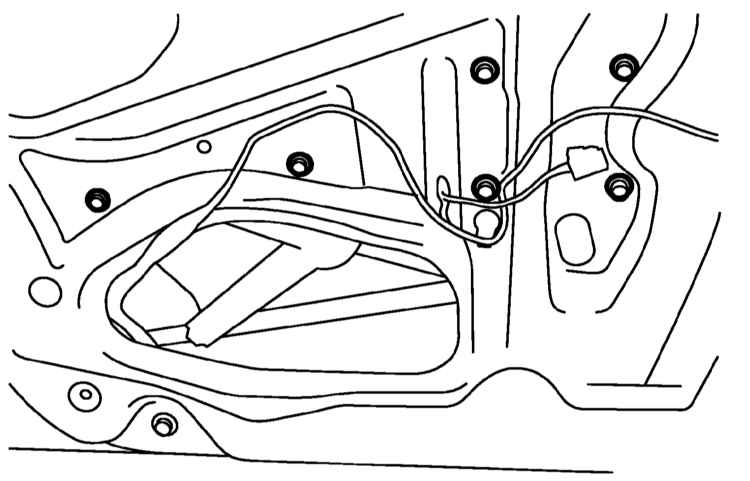

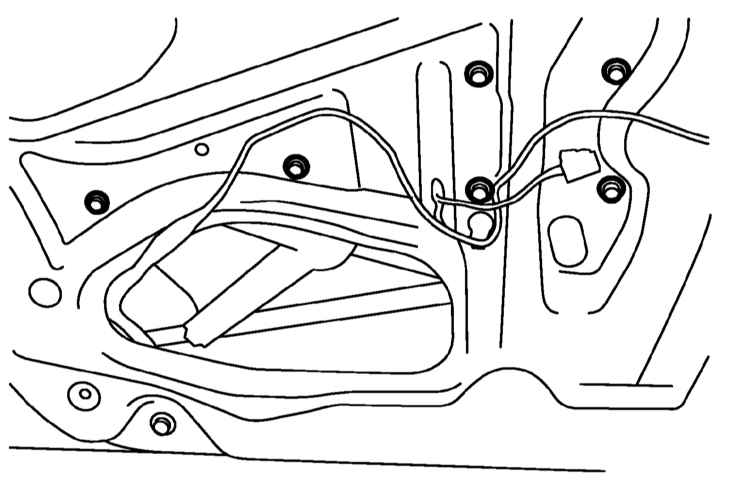

4. Рассоедините контактный разъем электропроводки, отпустите четыре болта и две гайки крепления регулятора к дверной панели.

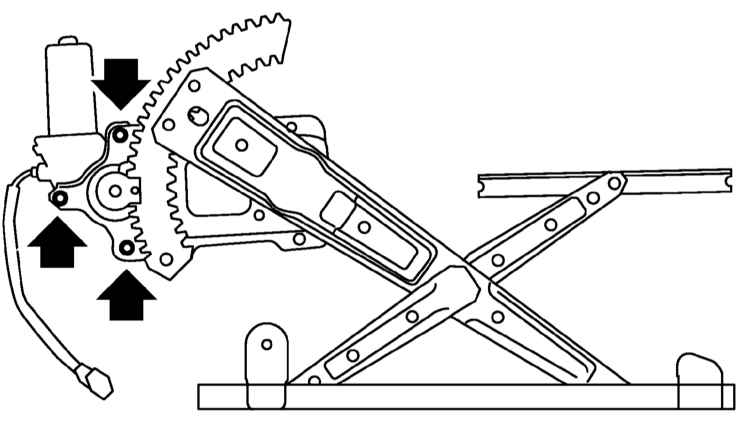

5. Отпустите три винта крепления электромотора и снимите сборку регулятора.

6. Удостоверьтесь в исправности вращения электромотора в обоих направлениях при подаче на него напряжения от батареи (для смены направления вращения поменяйте полярность подключения).
7. Установка производится в обратном порядке.
8. В заключение отрегулируйте положение стекла в оконном проеме (см. выше).

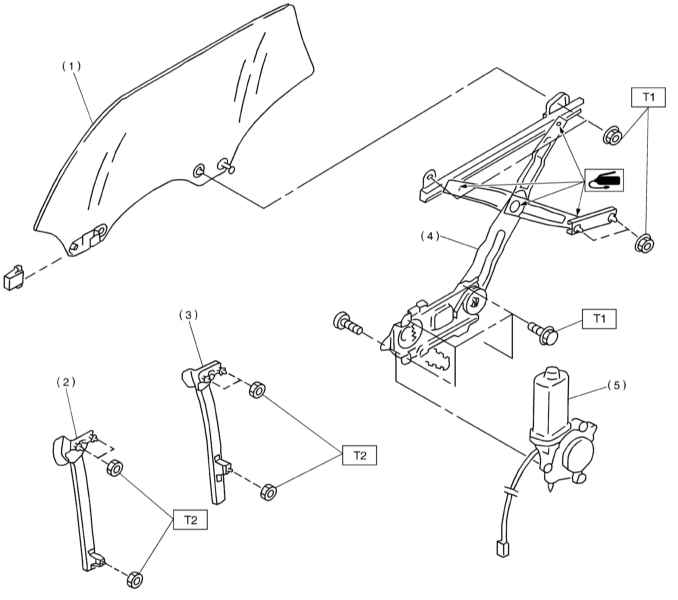

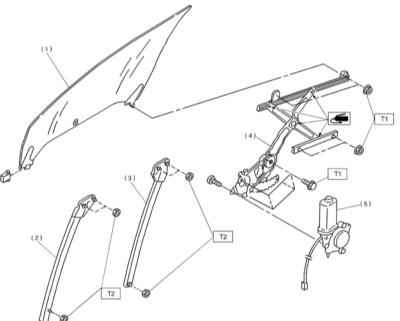

Детали установки стекла и компонентов стеклоподъемника передней двери показаны на иллюстрации.

1. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
2. Снимите стабилизаторы.
3. Активировав электропривод, приведите стекло в соответствующее положение и через сервисные отверстия в дверной панели отдайте две крепежных гайки.

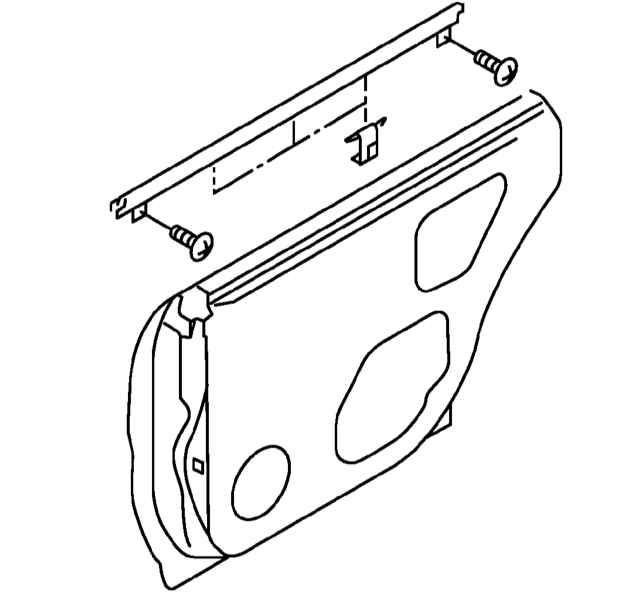

4. Отпустите два крепежных винта и снимите нижнюю секцию уплотнителя и извлеките стекло из дверной панели.

5. Установка производится в обратном порядке, - проследите за правильностью попадания стекла в переднюю и заднюю направляющие.
6. Закончив установку, отрегулируйте положение стекла в двери (см. далее).

Регулировка производится в манере, аналогичной описанной выше для стекла передней двери с учетом геометрической отличий и отсутствия зеркала заднего вида.

1. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
2. Снимите внутреннюю ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
3. Снимите оконное стекло (см. выше).

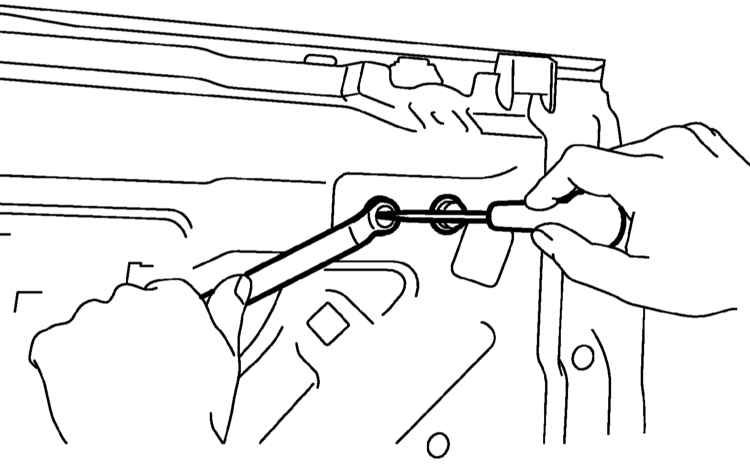

4. Удерживая винты отверткой, отпустите гайки крепления передней направляющей.

5. Снимите переднюю направляющую.

6. Рассоедините контактный разъем электропроводки, отпустите четыре болта и две гайки крепления регулятора к дверной панели.

7. Отпустите три винта крепления электромотора и снимите сборку регулятора.
8. Удостоверьтесь в исправности вращения электромотора в обоих направлениях при подаче на него напряжения от батареи (для смены направления вращения поменяйте полярность подключения).
9. Установка производится в обратном порядке.
10. В заключение отрегулируйте положение стекла в оконном проеме (см. выше).
