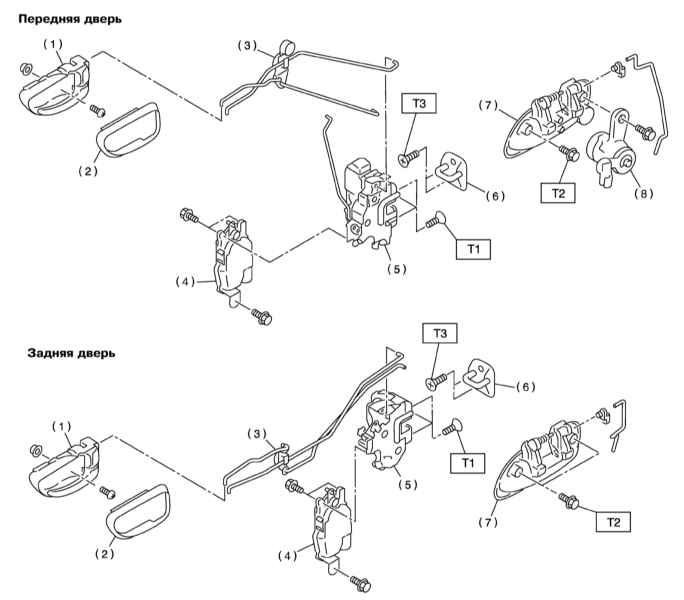

13.26. Снятие, установка и проверка компонентов замковых сборок

1. Отсоедините отрицательный провод от батареи.
2. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).

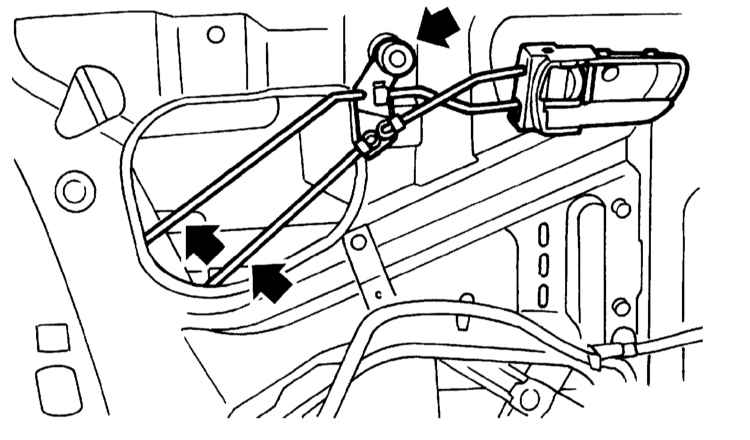

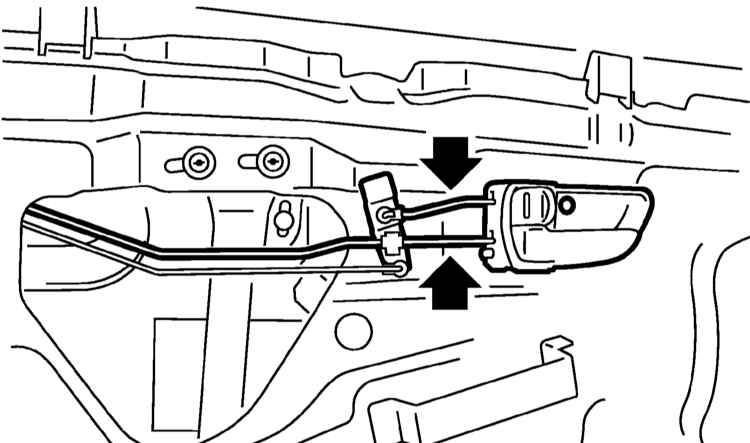

3. Снимите две металлических тяги, выверните крепежный винт и снимите сборку внутренней ручки с дверной панели.

4. Проверьте штоки тяг на наличие признаков деформаций. Оцените плавность хода рычага.
5. Установка производится в обратном порядке.
6. В заключение удостоверьтесь в исправности функционирования привода замка от ручки.

1. Снимите сборку замковой защелки (см. ниже).

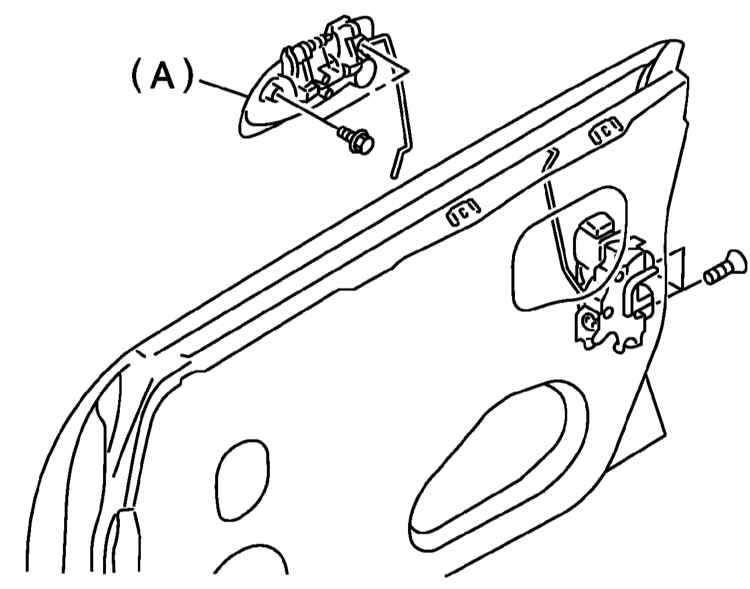

2. Отдайте крепежные болты/гайки и снимите сборку наружной ручки, - постарайтесь при снятии не погнуть панель ручки.

3. Проверьте шток тяги на наличие признаков деформаций, оцените плавность хода рычага.
4. Установка производится в обратном порядке.
5. В заключение удостоверьтесь в исправности функционирования привода замка от ручки.

1. Снимите нижнюю секцию внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).

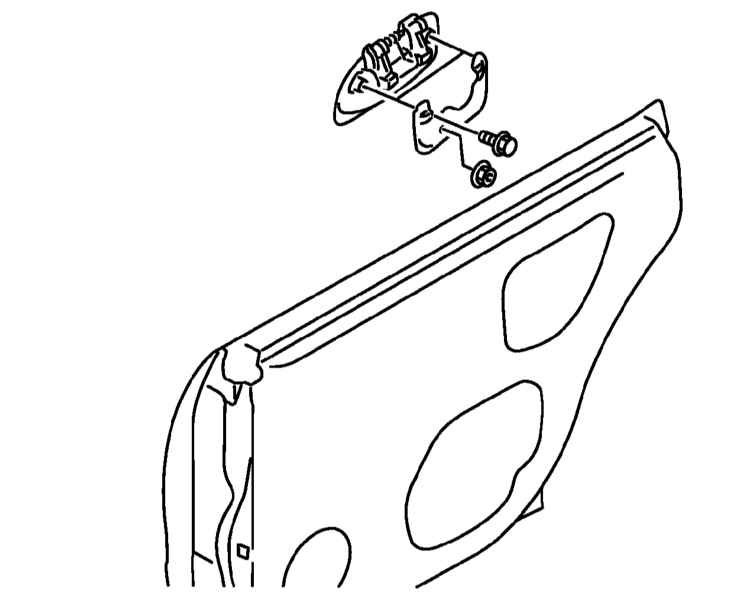

2. Снимите шток тяги привода замковой защелки, отдайте крепежную гайку и снимите сборку наружной ручки двери.

3. Проверьте шток тяги на наличие признаков деформаций, оцените плавность хода рычага.
4. Установка производится в обратном порядке.
5. В заключение удостоверьтесь в исправности функционирования привода замка от ручки.

1. Отсоедините отрицательный провод от батареи.
2. Снимите панель внутренней обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите внутреннюю ручку двери (см. выше).
4. Снимите стекло двери (см. Раздел Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников).
5. Отдайте три гайки и снимите задний направляющий желоб стекла (см. Раздел Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников).

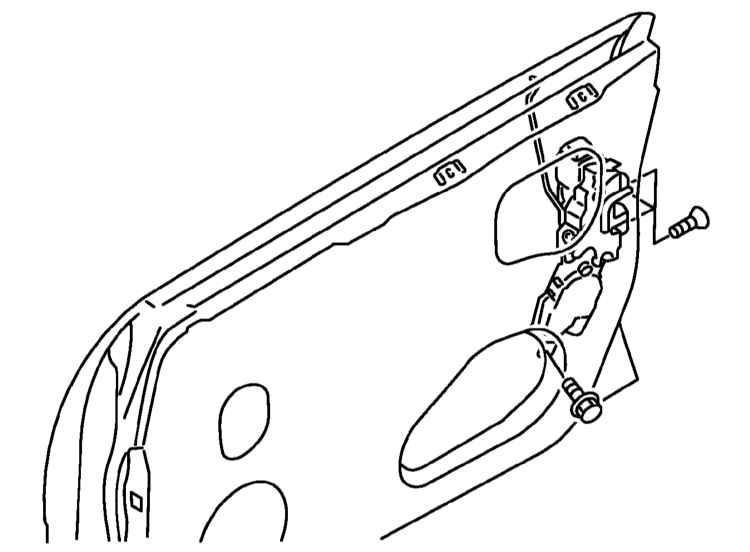

6. Выверните три крепежных винта и болт, отсоедините электропроводку и извлеките сборку замковой защелки из дверной панели.

7. Проверьте шток тяги на наличие признаков деформаций, оцените плавность хода рычага.
8. Установка производится в обратном порядке.
9. В заключение проверьте исправность функционирования защелки.

1. Отсоедините отрицательный провод от батареи.
2. Снимите нижнюю панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите исполнительный шток цилиндра замка.
4. Снимите наружную ручку двери (см. выше).

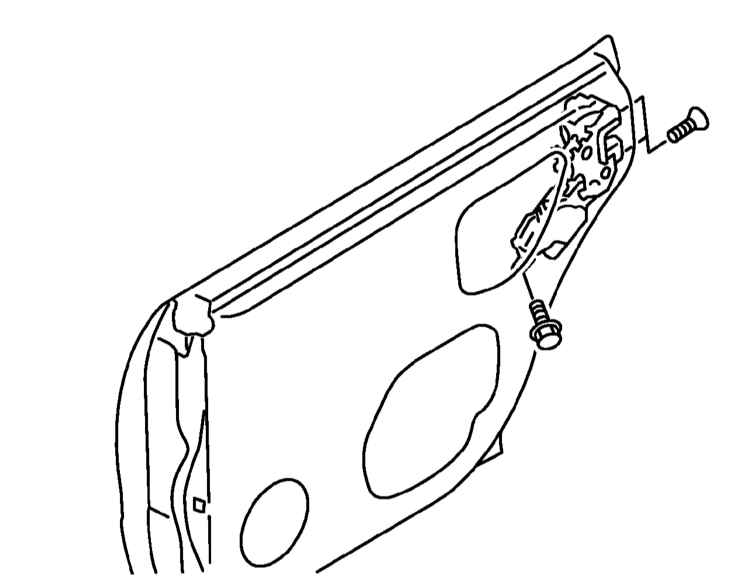

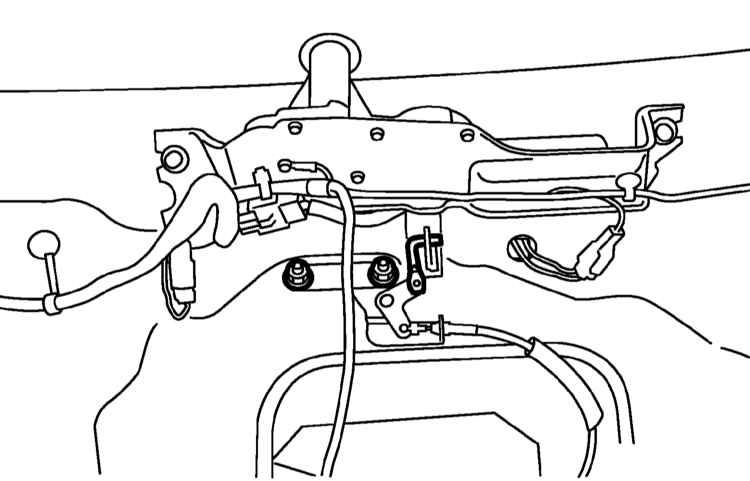

5. Выверните три крепежных болта, отсоедините электропроводку и извлеките защелку из дверной панели.

6. Проверьте шток тяги на наличие признаков деформаций, оцените плавность хода рычага.
7. Установка производится в обратном порядке.
8. В заключение проверьте исправность функционирования защелки.

1. Снимите исполнительный шток цилиндра замка.

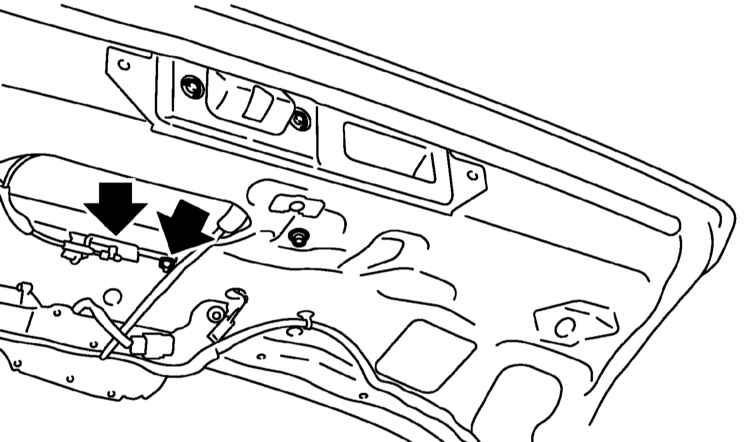

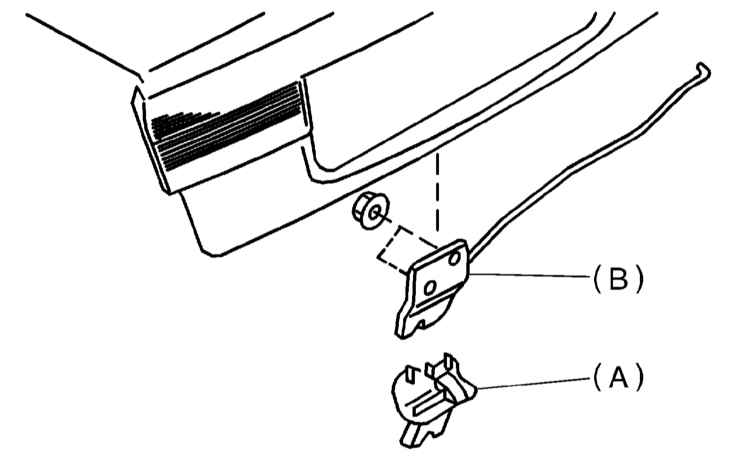

2. Снимите декоративную крышку, отдайте крепежную гайку и снимите защелку. А — Декоративная крышка защелки В — Защелка

3. Оцените степень износа ударника, проверьте исправность функционирования страховочного рычага и прочих движущихся компонентов привода замка.
4. Осмотрите компоненты замковой сборки на наличие признаков развития коррозии.
5. Установка производится в обратном порядке. Смажьте трущиеся элементы.
6. В заключение проверьте исправность функционирования защелки.

1. Отсоедините приводной трос от замковой защелки.

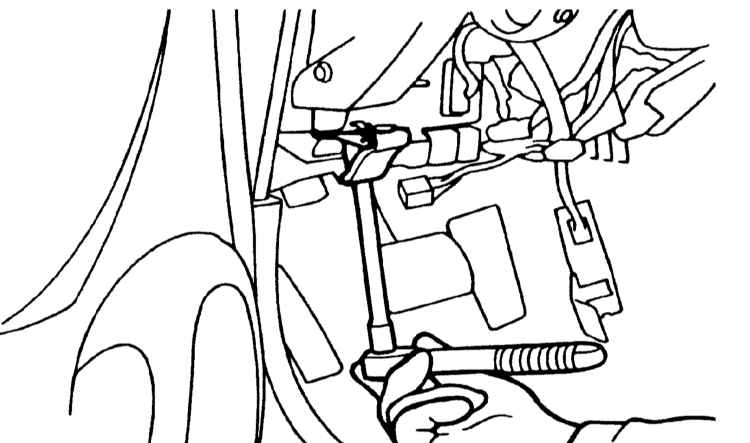

2. Выверните крепежный болт и снимите расположенный слева под панелью приборов рычаг привода отпускания защелки замка капота.

3. Установка производится в обратном порядке.
4. Проверьте исправность функционирования привода.

1. Снимите заднее сиденье (см. Раздел Снятие, обслуживание и установка сидений).
2. Снимите нижнюю панель отделки центральной стойки и боковую крышку порога правой двери.
3. Снимите нижнюю панель отделки задней стойки, отогните назад ковровое покрытие пола и отпустите фиксатор крепления приводного троса (см. Раздел Снятие и установка элементов внутренней отделки).

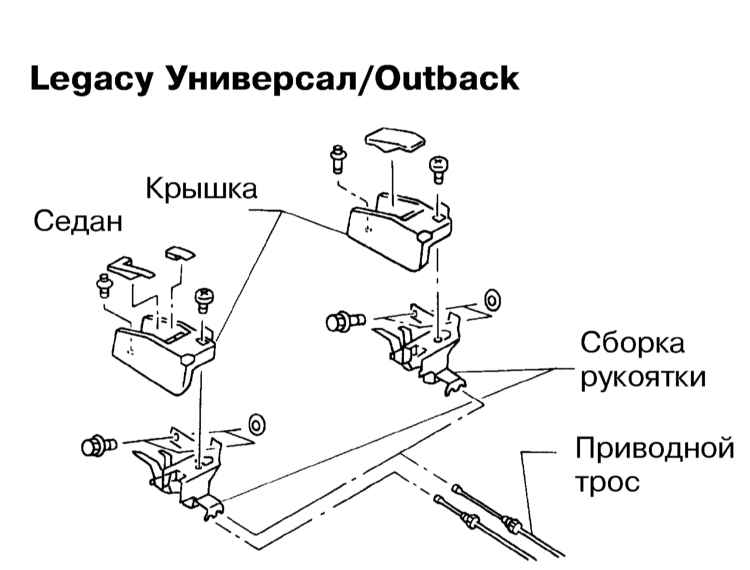

4. Выверните крепежный болт и снимите рукоятку привода отпускания защелки замка двери задка/крышки багажного отделения.

5. Отсоедините от рукоятки приводной трос.

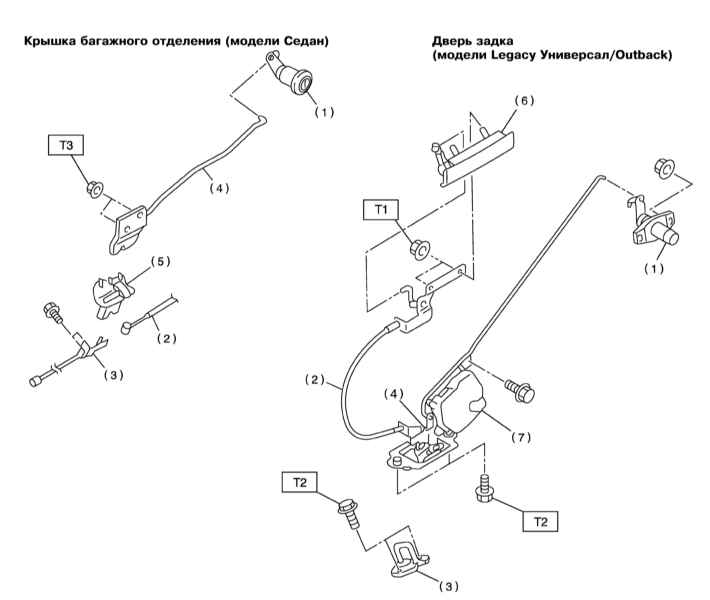

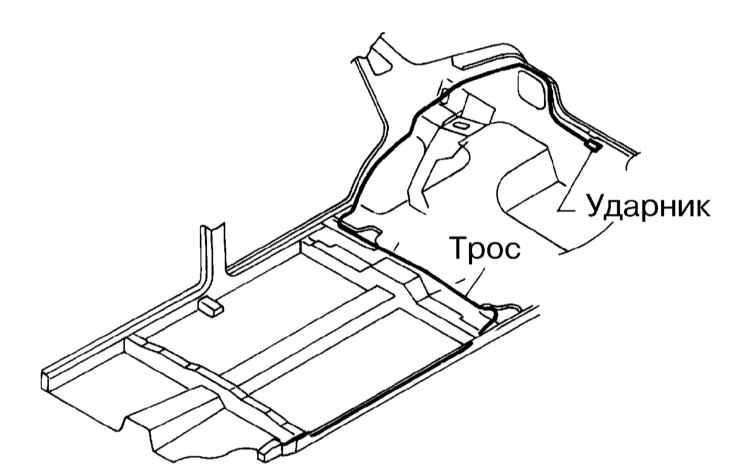

6. Снимите ударник замка и отсоедините от него приводной трос.

7. Установка производится в обратном порядке.
8. Проверьте исправность функционирования привода.

1. Снимите правую панель задней боковой отделки (см. Раздел Снятие и установка элементов внутренней отделки).

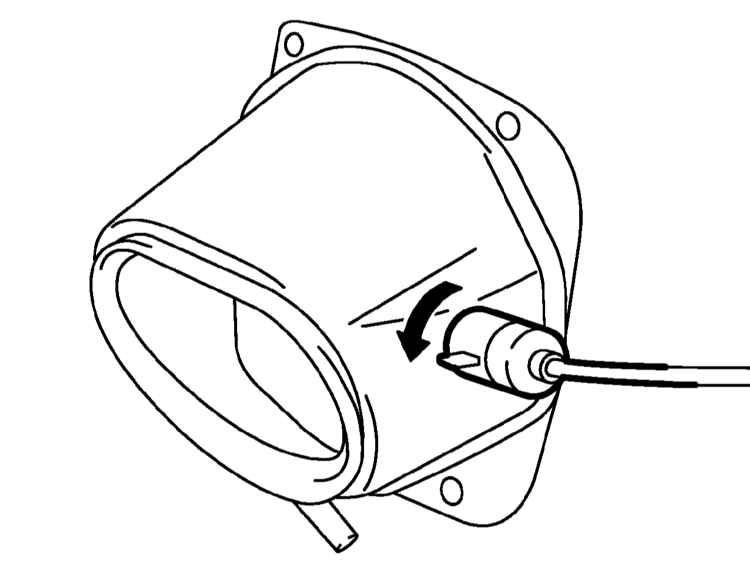

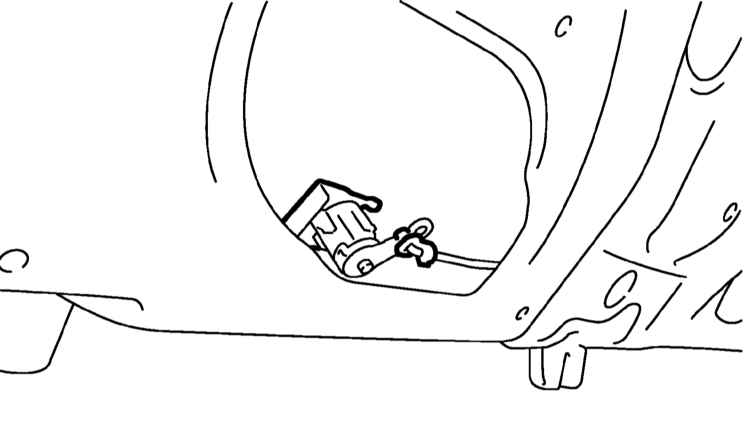

2. Разверните влево и снимите расположенную внутри правой задней боковой панели кузова замковую сборку.

3. Установка производится в обратном порядке.
4. Проверьте исправность функционирования привода.

1. Снимите сборку наружной ручки двери (см. выше).

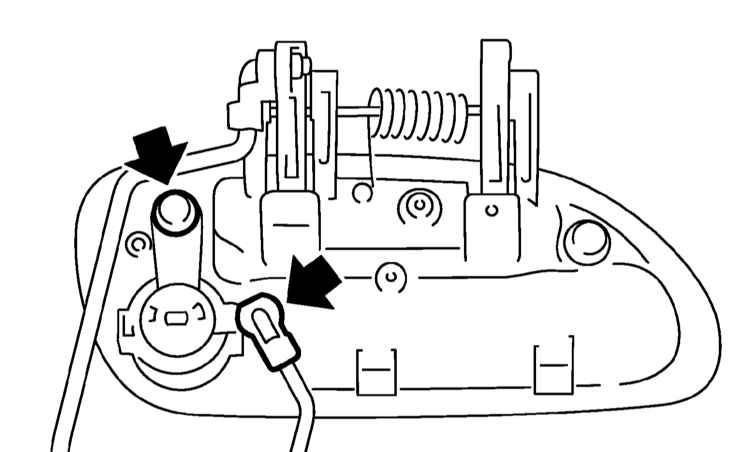

2. Отпустите фиксатор крепления штока тяги и снимите цилиндр замка.

3. Установка производится в обратном порядке.

1. Снимите нижнюю панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).

2. Отпустите фиксатор крепления штока тяги и снимите цилиндр замка.

3. Установка производится в обратном порядке.

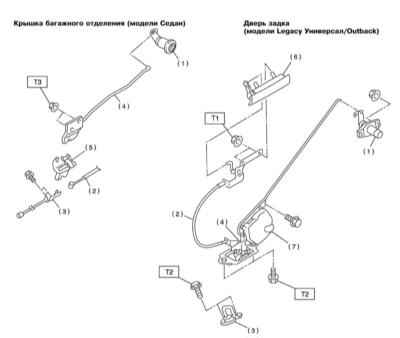

1. Снимите панель внутренней обивки крышки (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).

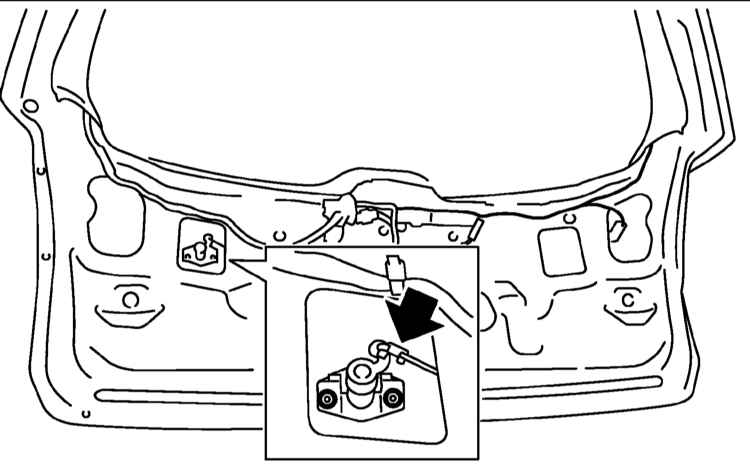

2. Отпустите фиксатор крепления штока тяги и снимите цилиндр замка.

3. Установка производится в обратном порядке.
