Общие параметры
|
|
Контрольные кузовные размеры
|
См. Раздел
Контрольные
кузовные размеры
|
|

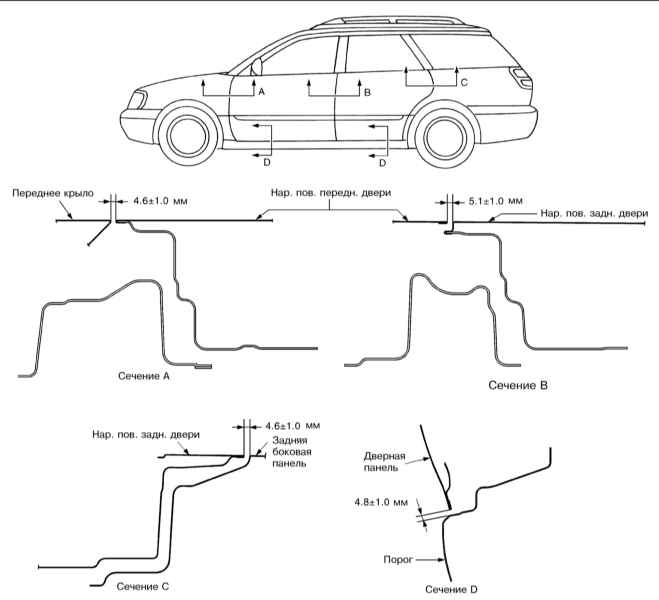

Требования к стыковке кузовных панелей
|
См. иллюстрацию
Требования к стыковке кузовных
панелей
|
|
Усилия затягивания резьбовых соединений, Нм
|
|
|
Усилия затягивания
резьбовых соединений приведены также в тексте Главы и на сопр. иллюстрациях.
|
|
|
Гайки крепления переднего бампера
|
70 ± 1
|
|
Болты крепления заднего бампера
|
93 ± 25
|
|
Болты крепления панели приборов
|
7 ± 1
|
|
Болты крепления защиты картера
|
18.4
|
|
Болты крепления петель капота
|
24.5
|
|
Винт/гайка крепления опоры дверного зеркала заднего вида
|
7.35
|
|
Болт крепления внутреннего стабилизатора стекла
|
7.35
|
|
Гайка крепления ограничителя хода открывания двери к дверной раме
|
7.35
|
|
Болт крепления ограничителя хода открывания двери к кузовной стойке
|
18
|
|
Болты крепления дверных петель
|
30
|
|
Болты крепления петельных планок крышки багажного отделения к кузову
|
18
|
|
Болты крепления петель к крышке багажного отделения
|
14
|
|
Болты крепления торсионной тяги крышки багажного отделения
|
14
|
|
Болты крепления телескопических упоров двери задка
|
7.5
|
|
Сферические опоры телескопических упоров двери задка
|
14
|
|
Болты крепления петель двери задка
|
25
|
|
Болты крепления демпферов двери задка
|
7.5
|
|
Болты крепления панелей передних крыльев
|
7.35
|
|
Болты крепления компонентов сидений
|
См. иллюстрации к Разделу
Снятие,
обслуживание и установка сидений
|
|
Болты крепления нижних анкеров ремней безопасности передних сидений
|
30
|
|
Болты крепления верхних регулируемых анкерных узлов ремней безопасности
передних сидений
|
53
|
|
Болты крепления верхних анкеров ремней безопасности передних сидений
|
30
|
|
Болты крепления анкерных узлов ремней безопасности заднего сиденья
моделей Седан
|
30
|
|
Болты крепления нижних анкерных узлов ремней безопасности заднего
сиденья моделей Универсал
|
30
|
|
Болты крепления верхних анкерных узлов боковых ремней безопасности
заднего сиденья моделей Универсал
|
30
|
|
Болты крепления верхнего анкерного узла центрального ремня безопасности
заднего сиденья моделей Универсал
|
53
|
|
Гайки крепления направляющих стеклоподъемников
|
14
|
|
Болты и гайки регуляторов стеклоподъемников
|
7.35
|
|
Винты крепления защелок дверных замков
|
6.4
|
|
Винты крепления ударников дверных замков
|
18
|
|
Болты крепления внутренних ручек дверей
|
7.35
|
|
Гайки крепления кронштейна тяги привода замка двери задка/крышки багажного
отделения
|
25
|
|
Болты крепления ударника замка двери задка
|
25
|
|
Гайки крепления ручки двери задка
|
7.5
|
|
Болты крепления рычага отпускания защелки замка капота
|
6.4
|
|
Болты крепления ударника замка капота
|
32
|
|
Крепеж элементов верхнего люка(ов)
|
7.4
|
|
Болты/гайки крепления тяг привода передних стеклоочистителей
|
6.0
|
|
Гайки крепления рычагов передних стеклоочистителей
|
20
|
|
Болты крепления электромотора привода заднего стеклоочистителя
|
5.9
|
|
Гайка опоры рычага заднего стеклоочистителя
|
7.4
|
|
Гайка крепления рычага заднего стеклоочистителя
|
7.8
|
|
Болты крепления резервуара омывающей жидкости
|
6.0
|
