3.27. Проверка тормозной системыПроверка тормозной системы (каждые 50 000 км пробега или раз
в 24 месяца)
|
Помните, что вырабатываемая
при функционировании тормозных механизмов пыль может содержать чрезвычайно
вредный для здоровья человека асбест.
Ни в коем случае не сдувайте пыль сжатым воздухом и не вдыхайте ее, при
обслуживании механизмов надевайте защитную маску или респиратор.
Ни в коем случае не используйте для протирки компонентов тормозной системы
бензин или растворители на нефтяной основе - применяйте только фирменные
чистящие средства или метиловый спирт!
Старайтесь при замене колодок использовать только не содержащие асбест
компоненты.
|
|
|
|
1. Состояние компонентов тормозной системы, помимо
регулярных, оговоренных графиком текущего обслуживания, проверок,
должно оцениваться каждый раз при снятии колес или при возникновении
признаков нарушения функционирования системы. Колодки дисковых тормозных
механизмов обычно оборудованы специальными индикаторами, оповещающими
о чрезмерном износе фрикционных накладок характерным визгом при
торможении. Перечисленные ниже симптомы могут являться признаком
неисправности компонентов тормозных механизмов:
a) При торможении автомобиль теряет курсовую
устойчивость (происходит увод в одну из сторон);
b) Во время торможения тормозные механизмы
издают визг или скрип;
c) Чрезмерно возрастает ход педали ножного
тормоза;
d) При выжимании тормозной педали ощущаются
пульсации;
e) Имеют место следы утечки тормозной жидкости
(обычно на внутренней поверхности дисков колес и шин).
2. Ослабьте гайки крепления колес.
3. Поддомкратьте автомобиль и установите его на подпорки.
4. Снимите колеса.
|
|
Дисковые тормозные механизмы передних и задних колес
|
|
|
|

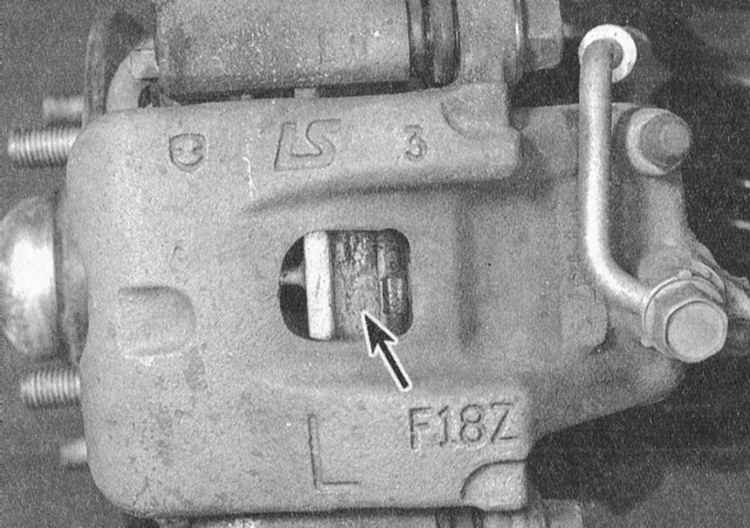

| 1. Суппорт каждого из тормозных механизмов
оборудован двумя колодками, - внутренней и наружной. Торцы колодок
хорошо просматриваются через специальное смотровое окно в корпусе
суппорта после снятия колеса.
|
|
2. Оценка остаточной толщины фрикционной
накладки внутренней колодки производится визуально через упомянутое
выше смотровое окно. Если накладки изношены свыше допустимого предела
(см. Спецификации) необходимо произвести комплексную
замену тормозных колодок.
|
Помните, что
фрикционные накладки приклепаны или приклеены к металлической
подложке, толщина которой не должна учитываться при измерении.
|
3. Если визуально оценить остаточную толщину накладок оказывается
затруднительно, либо имеется необходимость в более подробном осмотре
колодок, снимите суппорт(ы) и извлеките колодки для более детального
изучения (см. Главу Тормозная система).
4. После того как колодки будут извлечены из суппорта, очистите их
при помощи специального средства и измерьте остаточную толщину накладок
при помощи линейки или штангенциркуля с нониусной шкалой.
5. Микрометром измерьте толщину тормозных дисков. Сравните результаты
измерений с нормативными требованиями (см. Спецификации).
Если толщина какого-либо из дисков выходит за границу допустимого
диапазона, замените его (см. Главу Тормозная система).
Если толщина диска в норме, проверьте его общее состояние. Обращайте
внимание на такие дефекты, как глубокие царапины, борозды, задиры,
следы перегрева и т.п., в случае необходимости снимите диск и отдайте
его в проточку (см. Главу Тормозная система). |

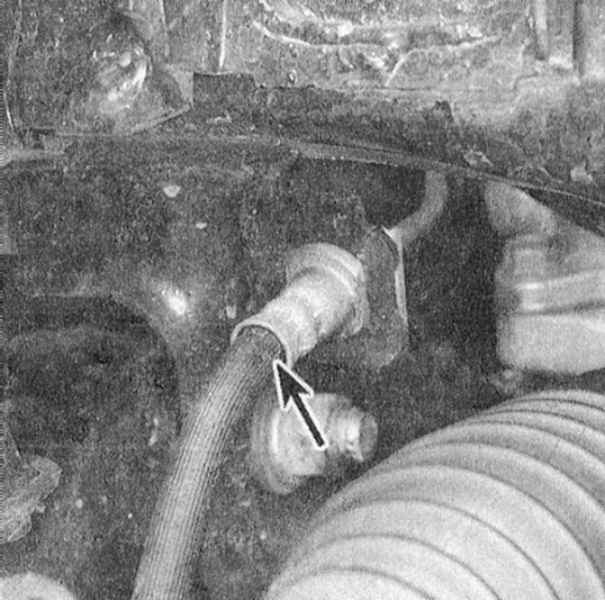

| 6. Перед тем как устанавливать на место колеса, осмотрите
все тормозные линии на наличие признаков повреждений, износа, разрушения
в результате старения материала, следов утечек, изгибов, скручиваний
и прочих деформаций (в особенности вблизи точек подсоединения гибких
тормозных шлангов к суппортам тормозных механизмов). Проверьте надежность
крепления шлангов хомутами. Удостоверьтесь, что никакие из тормозных
шлангов не соприкасаются с острыми углами расположенных по соседству
компонентов кузова, системы выпуска отработавших газов или подвески
(при любых положениях рулевого колеса). В случае необходимости произведите
соответствующий ремонт или подкорректируйте маршрут прокладки линий.
Дефектные компоненты замените (см. Главу Тормозная
система). |
|
|
Барабанные тормозные механизмы
|
|
Ни в коем случае не сдувайте
тормозную пыль с поверхности компонентов сжатым воздухом и не вдыхайте
ее - пыль может содержать вредный для Вашего здоровья асбест! Оцените
остаточную толщину фрикционных накладок тормозных башмаков (переднего
и заднего), проверьте компоненты на наличие следов загрязнения тормозной
жидкостью и маслом. |
|
|
|
|
| 1. Снимите тормозные барабаны (см. Главу
Тормозная система). |

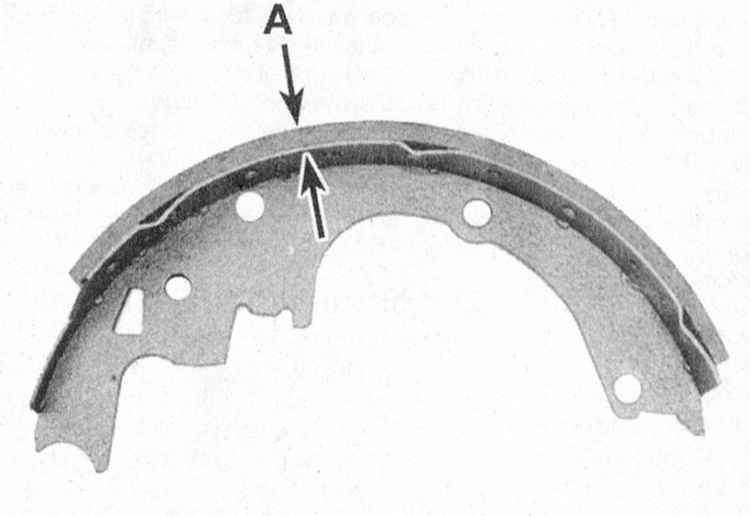

| 2. Произведите тщательную чистку тормозных механизмов
с применением специального чистящего состава. Если фрикционная накладка
выступает над головками заклепок менее чем на 1.6 мм, башмаки подлежат
замене в комплекте (см. Главу Тормозная система).
Башмаки следует заменять также в случае выявления трещин, заполированных
до блеска участков накладок, либо следов попадания тормозной жидкости.
|
|
| 3. Удостоверьтесь в правильности подсоединения
и исправности состояния всех пружин сборки тормозного механизма (см.
Главу Тормозная система). Пренебрежение заменой
деформированных или ослабевших пружин чревато преждевременным износом
башмаков в результате “прихватывания” тормозов. |

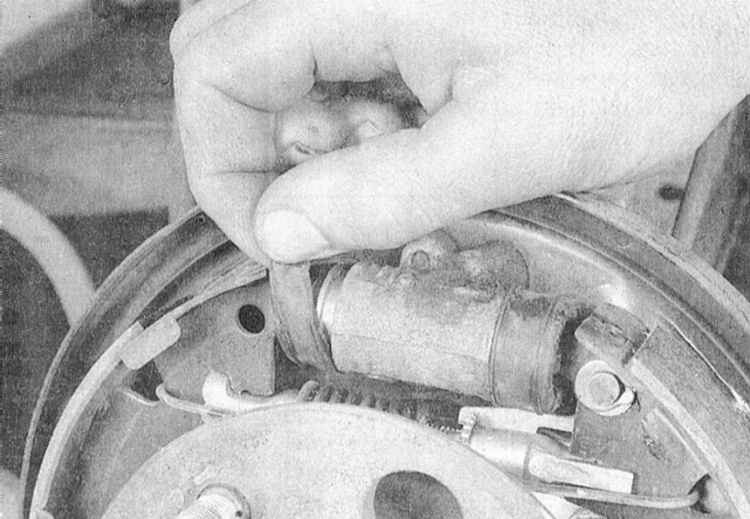

| 4. Проверьте компоненты сборки на наличие следов утечек
тормозной жидкости. Осторожно поддев пальцем или маленькой отверткой,
снимите резиновые пыльники с колесного цилиндра, расположенного распирающего
верхние концы башмаков. Выявление любых признаков утечек в этих местах
требует проведения немедленного восстановительного ремонта сборки
цилиндра (см. Главу Тормозная система). Также
проверьте на наличие следов утечек все тормозные шланги и их штуцерные
соединения. |
|
5. Тщательно протрите внутренние поверхности
барабана пропитанной метиловым спиртом чистой ветошью. Старайтесь
не вдыхать содержащую асбест тормозную пыль. Осмотрите рабочую поверхность
барабана на наличие трещин, задиров, следов перегрева и прочих повреждений.
Если дефекты не могут быть удалены путем обработки поверхности мелкозернистой
наждачной бумагой, барабан следует отдать для проточки в мастерскую
автосервиса (см. Главу Тормозная система).
6. Повторите процедуру для компонентов противоположного тормозного
механизма. Установите на место барабаны, закрепите колеса и опустите
автомобиль на землю. Затяните колесные гайки с требуемым усилием.
|
|
Вакуумный усилитель
|
|
| 1. Проверка исправности функционирования вакуумного усилителя
тормозов производится с водительского места.
2. При полностью выжатой педали ножного тормоза запустите двигатель,
- педаль должна еще немного провалиться.
3. При работающем двигателе несколько раз выжмите педаль ножного
тормоза. Величина хода педали должна оставаться постоянной.
4. Выжмите педаль, заглушите двигатель и продолжайте удерживать
педаль нажатой в течение еще около 30 секунд, в течение которых
она не должна ни проваливаться ниже, ни подниматься.
5. Снова запустите двигатель, дайте ему поработать с минуту, затем
опять заглушите. Вновь несколько раз твердо выжмите педаль, - величина
хода должна сокращаться с каждым качком.
6. В случае отрицательного результата описанной проверки сервопривод
вакуумного усилителя тормозов подлежит восстановительному ремонту
или замене (см. Главу Тормозная система). |
|
Стояночный тормоз
|
|
|
|

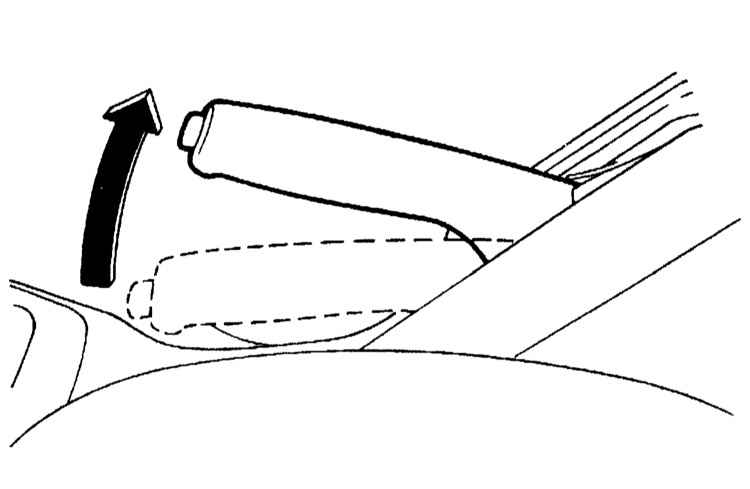

| 1. Медленно потяните рычаг управления стояночного
тормоза вверх до конца его хода и сосчитайте количество щелчков храповика.
Сравните результат подсчета с требованиями Спецификаций.
В случае необходимости произведите соответствующую регулировку (см.
Главу Тормозная система). |
|
| 2. Альтернативно оценка исправности функционирования
стояночного тормоза может быть произведена путем парковки автомобиля
на идущем под уклон участке дороги и фиксации его неподвижно стояночным
тормозом при нейтральном положении коробки передач. Если тормоз не
удерживает автомобиль при взведении его рычага на требуемое количество
щелчков, необходимо произвести регулировку.
|
|
|
