15.5. Замена лампПередние указатели поворота
|
- Через моторный отсек снимите пружинный фиксатор указателя поворота
с корпуса основной фары.
- Снимите указатель поворота снаружи.
- Отпустите штыковой затвор вращением против часовой стрелки
и выньте лампу накаливания из оправы.
- При установке корпуса лампы обратите внимание, чтобы направляющие
корпуса указателя поворота и корпуса лампы были правильно соединены.
- После установки проверьте правильность указателя поворота.
|
|
Боковые указатели поворота
|
- Отверткой осторожно приподнимите указатель поворота из выреза
крыла.
- Отпустите штыковой затвор вращением против часовой стрелки
и выньте лампу из оправы.
|
|
Справа: Все лампы наружного освещения можно заменить, пользуясь только отверткой.
Здесь показана замена лампы бокового указателя поворота. Порядок замены ламп
описан ранее.

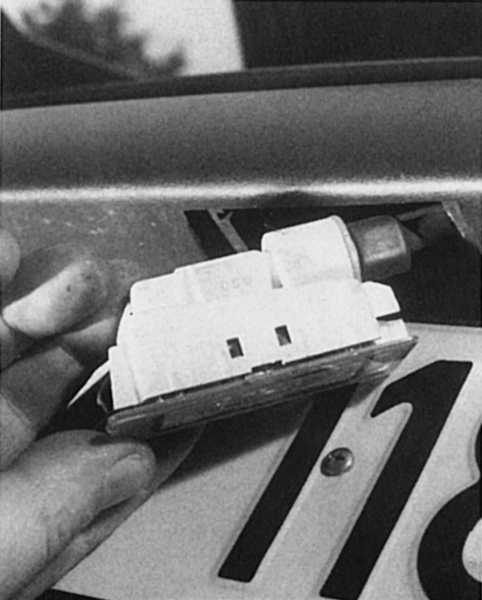

Слева: Замена неисправной лампы освещения номерного знака осуществляется также
очень просто. Важно, наряду с правильной установкой штырькового соединения,
проверить правильность установки оправы лампы и рассеивателя в корпусе фонаря,
так как фонарь освещения номерного знака особенно подвержен воздействию влаги.
Задние фонари
|

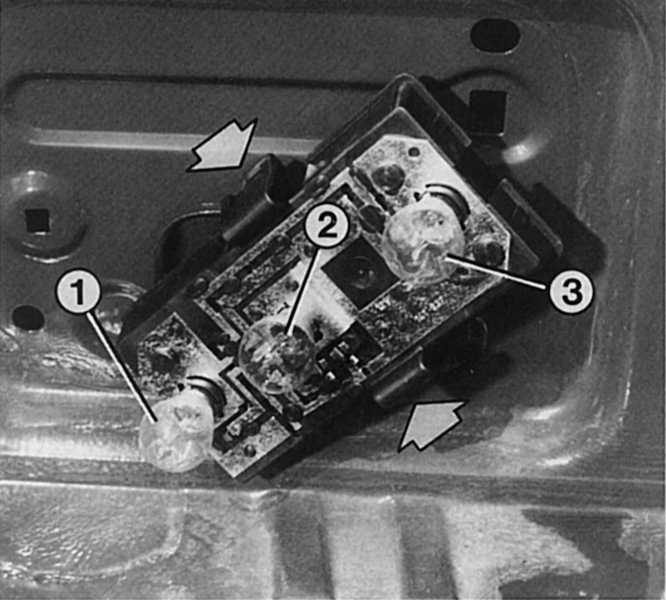

При снятии заднего фонаря для замены испорченной
лампы сдавите две упругие накладки (показано стрелками) и выньте держатель
лампы из фонаря (на рисунке держатель лампы левого заднего фонаря). Для
проверки держатель лампы может быть подключен к разъему без заднего фонаря.
На установленном фонаре проверьте правильность положения штырькового соединения.
На рисунке обозначены:
1 — лампа заднего хода (21 W);
2 — указатель поворота (21 W);
3 — лампа задних габаритов и стоп-сигнала
(5/21 W).
|
|
- Откройте дверь багажника и открутите в багажнике два винта
крепления корпуса заднего фонаря.
- Снимите пластиковое покрытие.
- Отсоедините разъемы.
- Снимите снаружи корпус фонаря.
- Выньте держатель лампы из корпуса, сжав пластмассовые выступы.
- Отсоедините штыковой затвор испорченной лампы и выньте ее из
патрона.
- При замене двухнитевой лампы стоп-сигнала и задних габаритов
следите за тем, чтобы центрирующий упор был правильно вставлен
в цоколь лампы.
- Перед тем, как установить корпус светильника, при необходимости,
очистите уплотнительную прокладку на вырезе кузова и нанесите
на него небольшое количество силиконовой смазки.
- Подсоедините разъемы и проверьте работу ламп.
- Перед тем как закрепить винтами корпус светильника, проверьте
правильность расположения пластмассового кожуха.
|
|
Задние противотуманные фонари
|
- Откройте дверь багажника и снимите покрытие облицовки двери
багажника.
- Поверните держатель лампы против часовой стрелки и снимите
его с корпуса лампы.
- Отсоедините штыковой затвор, вращая против часовой стрелки,
и выньте лампу из патрона.
- При установке корпуса лампы следите, чтобы направляющие держателя
лампы и ее корпуса были правильно соединены друг с другом. После
этого зафиксируйте держатель лампы, вращая по часовой стрелке.
|
|
Выключатель огней заднего хода
Включение огней заднего хода происходит благодаря выключателю, расположенному
в коробке пе-редач, когда на него нажимает соответствующая тяга управления при
включении заднего хода.
|
- Если при включенной передаче заднего хода фонари заднего хода
не горят, то проверьте сначала плавкий предохранитель.
- Если он исправен, то снимите провод с выключателя заднего хода
и замкните контакты проволокой. Если фонари заднего хода загорелись,
значит выключатель неисправен.
- Если фонари заднего хода не горят, то неисправна проводка (если
лампы накаливания исправны).
|
|
Лампа освещения номерного знака
|
- Осторожно выньте фонарь из бампера, аккуратно подцепите отверткой.
- Отжимая боковые удерживающие выступы, выньте корпус светильника
из рассеивателя.
- Выньте софитную лампу из пружинного крепления.
|
|
Внутреннее освещение

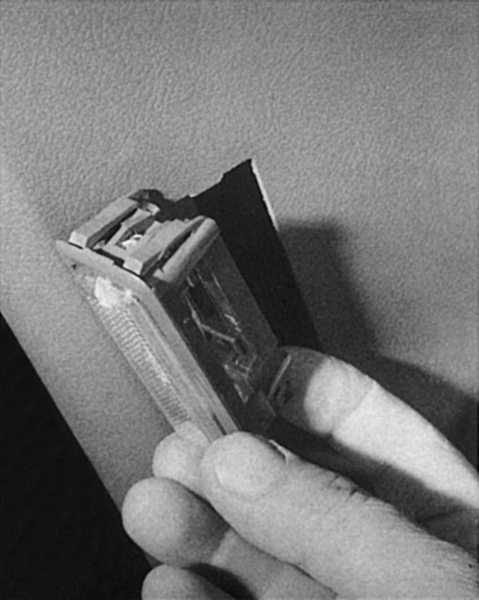

Слева: лампы внутреннего освещения или освещения вещевого ящика можно извлечь
из держателей с помощью маленькой отвертки. Софитные 10- или 5- Вт лампы зафиксированы
пружинным фиксатором.

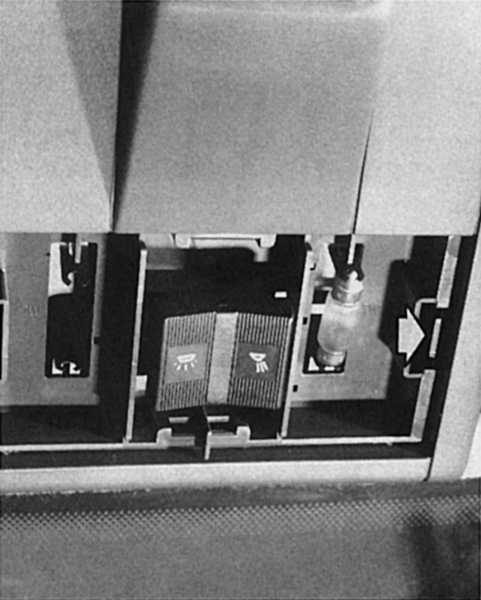

Справа: отверткой приподнять кожух комбинированного светильника внутреннего
освещения, чтобы заменить софитную лампу (7 Вт). Чтобы добраться до контактного
соединения, нужно вынуть держатель лампы из потолка автомобиля. Для этого слева
и справа сожмите пружинный фиксатор (показан стрелкой) к центру.
Софитная лампа (7 Вт) должна гореть при открытой двери и соответствующем положении
выключателя. Она постоянно получает электрический ток непосредственно от аккумулятора.
Для снятия плафона Вам понадобится тонкая отвертка или нож.
|
- Выньте осторожно с помощью тонкой отвертки из корпуса фонаря
кожух светильника (ослабив пружинный фиксатор) вместе с рассеивателем
и фонариком для чтения.
- Выньте неисправную лампу из пружинного держателя.
|
|
Дверные выключатели освещения

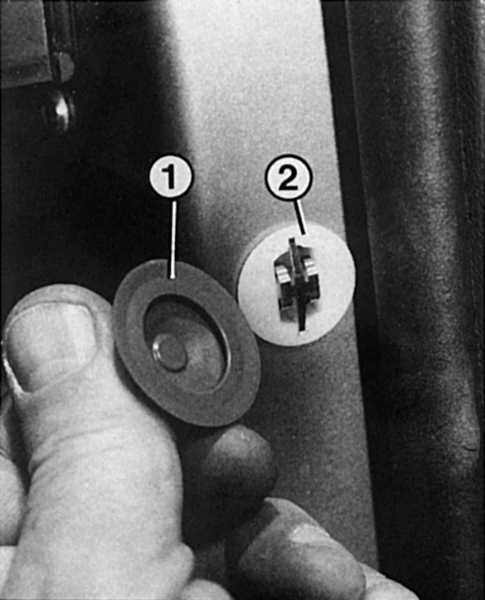

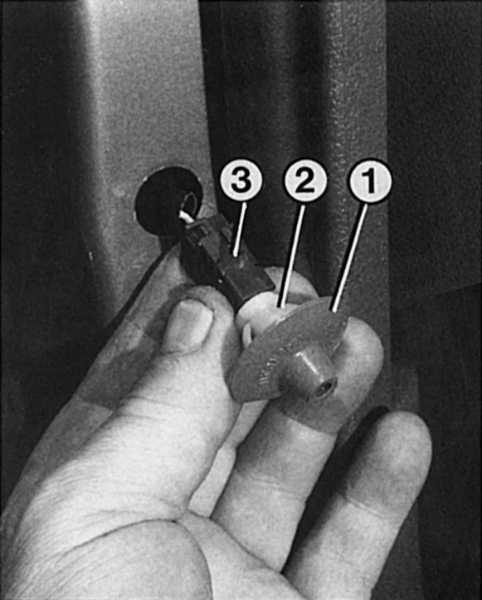

Неисправности в новых дверных выключателях освещения передних дверей остались
в прошлом. Основным условием этого является правильно установленная пластмассовая
уплотнительная манжета (1) вокруг наконечника выключателя (2). Окисленный и
вследствие этого неработающий выключатель можно очистить и обработать контактным
спреем. При необходимости проверьте штекерное соединение (3).
Внутреннее освещение включается и выключается при соответствующем положении
контактного выключателя в стойке двери. Выключатели передних и задних дверей
немного отличаются по своей конструкции. При неисправностях:
|
- Передний дверной выключатель освещения: маленькой отверткой
выньте выключатель из A-образной стойки и отсоедините разъем;
при этом остальные двери должны быть закрыты.
- Куском провода замкните оба контакта.
- Если внутреннее освещение при этом работает, то причина неисправности
— поврежденный коррозией дверной выключатель освещения. Выключатель
следует заменить, аккуратные автолюбители могут открыть выключатель
и зачистить контакты.
- Задний дверной выключатель освещения: на установленном выключателе
снимите резиновое покрытие и замкните оба контакта, при этом остальные
двери должны быть закрыты.
- Если освещение при этом работает, то причина неисправности
— поврежденный коррозией дверной выключатель освещения. Это возможно
при неправильно одетом резиновом покрытии.
- Выньте дверные выключатели освещения из их гнезд.
- Зачистите все контакты.
- Если разъем контакта поломан или погнут, то дверной выключатель
освещения следует заменить.
- Оба выключателя: при снятии штекера следите за тем, чтобы провод
не попал в стойку двери.
- Если провод провалился в стойку двери, снимите напольное покрытие
и, соответственно, облицовку B-образной стойки, чтобы иметь возможность
вытащить провод.
|
|
Освещение вещевого ящика
Чтобы аккумуляторная батарея не села, софитная лампа работает только при включенных
габаритах или основном свете.
|
- Откройте вещевой ящик.
- Тонкой отверткой выньте держатель лампы из гнезда.
- Выньте софитную лампу (5 Вт) из пружинного крепления.
- При монтаже крепления лампы следите за тем, чтобы разъем был
хорошо соединен.
|
|
Подсветка прикуривателя
Renault 19 оснащен прикуривателем, который подсвечивается при включенном свете
от 1,4 Вт лампочки накаливания.
|
- Выньте пепельницу из средней консоли.
- Осторожно выньте корпус прикуривателя с кольцом освещения из
консоли. Возможно, придется воспользоваться тонкой отверткой.
- Снимите наконечник провода.
- Снимите кольцо освещения со штепсельной розетки. Для этого
сожмите два удерживающих выступа в штепсельной розетке.
- Замените лампу накаливания (оправа со штыковым креплением).
|
|
Освещение регулятора отопления
|
- Снимите покрытие под переключателем (2 винта). Покрытие откиньте
назад и снимите.
- Снимите регулятор отопления и вентиляции (2 винта). Надавите
на узел и вытащите его снизу из-под панели приборов.
- Переверните регулятор отопления и вентиляции. Для обеспечения
пространства для работы, при необходимости отсоедините разъемы.
- Поверните оправу светильника против часовой стрелки и выньте
ее, затем замените лампу накаливания вместе с оправой.
|
|
Фонарь освещения багажника
Фонарь освещения багажника включается на Renault 19 контактным выключателем,
расположенным рядом с замком двери багажника. Корпус светильника с софитной
лампой на 5 Вт расположен сбоку под накладкой в выемке.
|
- Осторожно, с помощью тонкой отвертки, выньте фонарь освещения
багажника из выемки.
- Замените софитную лампу и проверьте ее работу.
- Если лампа не горит, отсоедините провод от выключателя и подсоедините
его к массе.
- Если при этом лампа горит, то неисправен контактный выключатель.
- Возможно также, что выключатель заело.
- В этом случае снимите переключатель и несколько раз сильно
нажмите и отпустите его.
- Если проверка не принесла результата, замените выключатель.
- Может быть, однако, что неисправна проводка.
|
|
|
