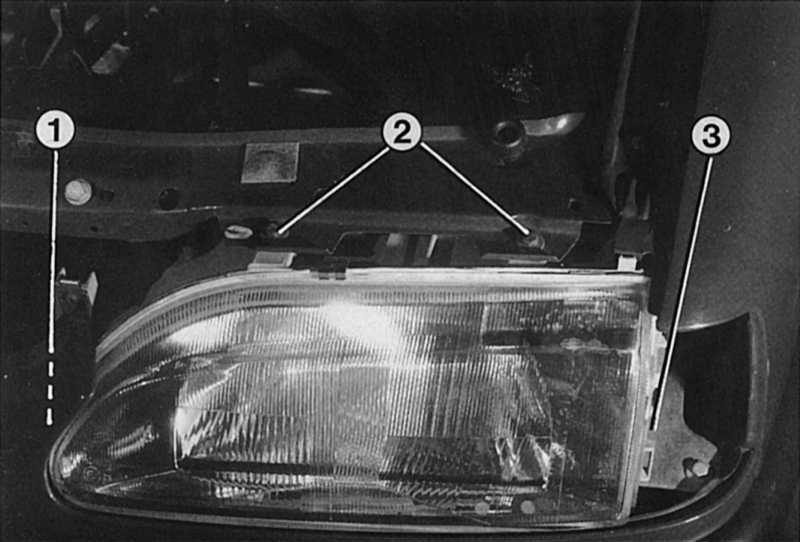

15.1. Снятие фарФара закреплена в верхней части корпуса двумя болтами (2), а также слева и
справа установлены по одному болту SW 10 в вырезе фары. До внутреннего болта
(1) Вы сможете добраться только после снятия решетки радиатора, а до внешнего
(3) после снятия указателя поворота. При открученных болтах его можно снять,
вытянув на себя. При этом Вам следует отсоединить разъемы главного света и габаритов.
Если стекло фары повреждено или рефлектор стал матовым, то необходимо заменить
фару в сборе. Рассеиватель и зеркало фары склеены друг с другом verklebt и не
могут быть заменены в отдельности. После установки новой фары необходимо ее
отрегулировать.
| |
- Разберите внутреннюю (черную) решетку радиатора. Для этого
осторожно выкрутите пластмассовые винты из крепления настолько,
чтобы их можно было вынуть из монтажного отверстия.
- Отсоедините скобу от фонаря указателя поворота в моторном отсеке,
выньте из выреза фары и отсоедините контакт.
- Выкрутите два винта передней решетки в разрезах поворотных
сигналов с обеих сторон.
- Выкрутите 5 винтов передней решетки (3 винта в районе радиатора;
по одному винту слева и справа на передней решетке) и снимите
ее.
- Отсоедините штырьковые колодки габаритов и основного света.
- Отсоедините штырьковые колодки серводвигателя регулировки дальнего
света.
- Проверните серводвигатель регулировки дальнего света в штыковом
затворе и расцепите сферическую головку, вытянув ее за корпус
из регулировочного сегмента на фаре.
- Снимите исполнительный двигатель.
- Выкрутите два верхних болта крепления корпуса фары.
- Выкрутите болт рядом с корпусом фары в вырезе радиатора.
- Открутите гайку снаружи сбоку от корпуса фары.
- Выньте фары из выреза.
- После установки фары в соответствующий вырез закрутите верхние
болты крепления не до конца и отцентрируйте фару таким образом,
чтобы болты можно было затянуть в штатных отверстиях.
- Затяните боковые болты крепления и гайку.
- Установите фонарь указателя поворота и подсоедините все штырьковые
соединения. Установите переднюю решетку и решетку радиатора.
- После установки проверьте работу фар и их регулировку.
|
|
|
